A tabela a seguir apresenta os equivalentes de Thévenin de um sistema elétrico interligado, em valores [p.u.], para que seja possível calcular as correntes de curto-circuito na barra onde esses equivalentes foram determinados.
Analise essa tabela para responder às questões de números 51 a 53.
SEQUÊNCIA ZERO | SEQUÊNCIA POSITIVA | SEQUÊNCIA NEGATIVA | |||
|
|
|
|
|
|
0,20º | 0,390º | 1,00º | 0,190º | 0,80º | 0,190° |
Dados os equivalentes apresentados, assinale a alternativa que apresenta corretamente a corrente de sequência positiva para um curto-circuito trifásico nessa barra. Para tanto, considere que a impedância de falta é nula.
Assinale a alternativa correta a respeito da modelagem de geradores síncronos trifásicos e motores de indução trifásicos para estudos em regime permanente senoidal e fluxo de potência.
Um circuito monofásico composto por uma fonte de tensão senoidal está ilustrado na figura a seguir.
Assinale a alternativa que apresenta corretamente o valor da corrente que circula nesse circuito e da tensão sobre o resistor, no domínio da frequência, considerando condições iniciais quiescentes.
Uma fonte de alimentação ideal, com intensidade de 1 [p.u.] alimenta três cargas industriais em paralelo. A primeira carga se trata de um forno elétrico, com impedância equivalente de 2 [p.u.]. A segunda carga se trata de um carregador de baterias (AC/DC), que apresenta um comportamento equivalente a uma fonte de corrente, com corrente constante no lado AC sendo drenada da fonte, com 0,4 + j ·0,1 [p.u.]. A terceira carga é um conjunto de motor com inversor, que pode ser representado por uma carga de potência constante na rede AC com potência de 0,3 + j · 0,1 [p.u.] com fator de potência indutivo. Nessas condições, a corrente total drenada da fonte de alimentação é de:
O controle do fluxo de potência e de tensão nas barras de geração de energia elétrica garante a estabilidade dos sistemas elétricos de potência interligados. Acerca desse controle, assinale a alternativa correta.
Uma instalação monofásica em corrente alternada é responsável por alimentar uma carga de potência constante. O fluxo de potência visto nessa rede para alimentar essa carga é de apenas potência reativa, com 0,8 [p.u.], de natureza indutiva. Sabe-se que a fonte de alimentação possui uma tensão de 1 [p.u.] e que os dois cabos de alimentação da carga podem ser representados por uma única impedância de j·0,1 [p.u.]. Utilizando aritmética com duas casas decimais de precisão, é correto afirmar que a tensão nos terminais da carga em regime permanente é de aproximadamente:

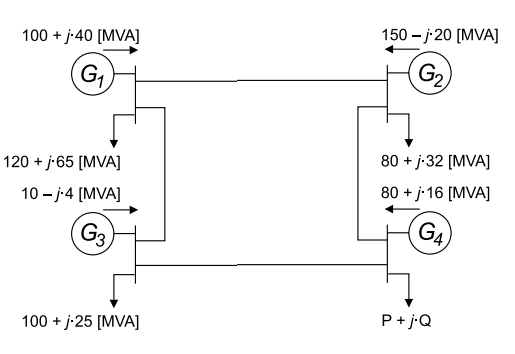

Um sistema de potência é composto por quatro barras em que são conectadas as usinas de geração e os centros de consumo. Esse arranjo está ilustrado na figura.
Assinale a alternativa que apresenta corretamente o valor da potência ativa e reativa que são fornecidos à carga conectada na barra 4, em [MVA]. Para tanto, considere que as linhas de transmissão são ideais e que o sistema encontra-se em regime permanente senoidal.
Um sistema de subtransmissão apresenta uma configuração com três barras interligadas por linhas de transmissão curtas, representadas apenas por impedâncias séries para estudos de fluxo de potência. A barra 1 é uma barra de geração, que possui uma fonte de tensão ideal com tensão de 1 [p.u.] de sequência positiva, conectado à barra através de uma reatância de j ·0,02 [p.u.]. A barra 2 é uma barra de carga que possui impedância equivalente de sequência positiva de 1,5 + j · 0,2 [p.u.]. A barra 3 é outra barra de geração, que possui uma fonte de tensão ideal com tensão de 1 [p.u.] de sequência positiva, conectada à barra através de uma reatância de j · 0,04 [p.u.]. A linha de transmissão que conecta a barra 1 à barra 2 possui impedância de j · 0,08 [p.u.]. A linha que conecta a barra 3 à barra 2 possui impedância de j · 0,1 [p.u.]. Considerando uma matriz de admitâncias nodais em que as linhas e as colunas correspondem às barras 1, 2 e 3 do sistema, respectivamente, assinale a alternativa correta a respeito da mudança ocorrida nessa matriz se uma nova linha, com impedância de j · 0,04 [p.u.] for conectada entre as barras 1 e 3.
Para estudos de regime permanente senoidal, um sistema elétrico pode ser representado pelo seu circuito de sequência positiva, que está descrito na tabela a seguir.
NÓ INICIAL |
NÓ FINAL |
ELEMENTO |
VALOR |
1 |
2 |
Admitância |
2 + j . 10 [S] |
5 |
1 |
Fonte de tensão |
V10 = 100 [V] |
5 |
2 |
Admitância |
-j .5 [S] |
2 |
3 |
Admitância |
4 + j .10 [S] |
5 |
3 |
Admitância |
- j . 10 [S] |
5 |
4 |
Admitância |
8 + j .1 [S] |
3 |
4 |
Fonte de tensão |
V40 = 100 [V] |
Assinale a alternativa que apresenta corretamente a matriz de admitâncias nodais desse circuito, considerando que o nó 5 é de referência e que os demais nós se referem às linhas e às colunas dessa matriz (p. ex. o nó 1 refere-se à primeira linha e à primeira coluna da matriz).
Uma barra de um sistema trifásico, simétrico, de sequência positiva (ABC), conectado ao Sistema Interligado Nacional, sofreu uma série eventos de curto-circuito, monitorados por meio de TCs, TPs e um registrador de oscilografias. Dos registros obtidos, foram localizados dois eventos com características asseguradas de resistência de falta. O primeiro é um defeito trifásico sem envolvimento da terra, em que a corrente registrada de curto em uma das fases apresentou valor eficaz de –j ·10 [p.u.]. O segundo evento é um curto franco entre a fase A e a terra, quando a corrente da fase envolvida obteve um valor eficaz de –j ·4 [p.u.]. Sabe- -se que a tensão de pré-falta em ambos os eventos era de 1 [p.u.], com fase nula na barra e que as correntes de curto foram medidas sem qualquer distorção ou componente aperiódica. Com base nessas informações, as impedâncias de sequência positiva e de sequência zero são, respectivamente,
Uma linha de transmissão equilibrada possui impedância própria e impedância mútua . Assinale a alternativa que apresenta corretamente o valor da impedância de sequência zero dessa linha.
Sabe-se que um sistema trifásico, com fonte ligada em estrela, possui as seguintes tensões:
VAN = 200.[V]
VBN = 200.[V]
VCN = 200.[V]
Em que: = 120º
A respeito dessa fonte, assinale a alternativa correta.
Uma carga trifásica e equilibrada é alimentada por uma fonte trifásica, simétrica e de sequência direta ABC. A fonte, que está ligada em estrela, possui tensão de fase de 100 [V], e a carga, que também está ligada em estrela, possui impedância . Dado que a tensão de base é 173 [V] (tensão de linha) e que a potência de base é 2 [kVA] (potência trifásica), assinale a alternativa que apresenta corretamente o valor da corrente de linha, em valores [p.u.].
Considere .
Um transformador trifásico de distribuição apresenta tensão primária de 13,8 [kV], tensão secundária de 220 [V], reatância de curto circuito de 5 [%] na sua potência nominal de 100 [kVA]. Para um estudo da rede de distribuição, deseja-se representar a reatância de curto-circuito na tensão de base de 13,8 [kV] e potência de base de 10 [MVA]. Nessas condições, o novo valor da reatância de curto-circuito deverá ser de:
Um gerador síncrono trifásico possui os seguintes dados de placa: 18 [MVA]; 60 [Hz]; 4 polos; e 18 [kV]. Esse gerador possui reatância síncrona igual a 1 [pu] nas suas bases. Assinale a alternativa que apresenta corretamente o valor da reatância síncrona dessa máquina, em [Ω].
Um sistema de alimentação trifásico, simétrico e de sequência positiva está ligado a um conjunto de cargas desequilibradas. A fonte e a carga estão ligadas em estrela. O neutro da fonte está conectado ao neutro da rede. O neutro da carga está desconectado, flutuando. Através de uma série de medições feitas nos terminais da fonte, com o auxílio de wattímetros e outros equipamentos, foram constatadas as seguintes informações:
• Potência ativa trifásica = 1200 [W]
• Potência reativa trifásica = 500 [VAr]
• Potência ativa da fase A = 700 [W]
• Potência ativa da fase B = 200 [W]
• Potência reativa da fase A = 100 [VAr]
• Potência reativa da fase C = 200 [VAr]
Com base nessas informações, assinale a alternativa que apresenta, corretamente, os valores da potência aparente trifásica, da potência ativa da fase C, da potência reativa da fase B.
Uma linha de transmissão equilibrada possui impedância própria P = j · 1[Ω] e impedância mútua M = j · 0,5[Ω]. Essa linha conecta uma fonte de sequência direta ABC, que está ligada em estrela, a uma carga trifásica, também ligada em estrela. Dado que a tensão de fase na fonte é 100 [V] e que as correntes nas fases da fonte são iA = 10 [A]; iB = 10 -90º [A]; e iC = 10 90º [A] ; assinale a alternativa que apresenta corretamente a queda de tensão na fase A da linha.
Em um memorial de cálculo para uma instalação elétrica industrial está citado que o ponto de entrega de energia na instalação é proveniente de uma fonte trifásica e simétrica, de sequência positiva, com cinco condutores: três condutores de fase (A, B e C), um condutor de neutro (N) e um condutor de proteção (PE). A distribuição das cargas da instalação garantiu que fosse possível representá-las por uma carga equivalente ligada em estrela, cujo neutro está conectado ao neutro do ponto de entrega. Essa carga equivalente possui impedâncias com módulos iguais, isto é , porém com fases diferentes.
Com base nessas informações, assinale a alternativa correta.
Uma carga equilibrada e ligada em triângulo possui impedância de 40 + j ·30 [Ω] por fase. Essa carga está conectada a uma fonte simétrica, de sequência direta ABC, também ligada em triângulo. Dado que a tensão de fase da fonte é VAB = 200[V]. Assinale a alternativa que apresenta corretamente o valor da corrente de fase iAB do arranjo em questão, na convenção de receptor.
Uma carga trifásica equilibrada, conectada em estrela, é ligada a uma fonte trifásica, simétrica, de sequência inversa (ACB), com tensão de linha eficaz de 346 [V]. Sabe-se que a impedância da carga, em cada uma das suas fases, é de 10 + j · 10 [Ω] e que a impedância da linha de alimentação é desprezível. Admitindo a tensão VAN como a referência, com fase zero, qual o fasor da corrente que circula pela linha na fase B desse sistema?
Admita: 1,73.
