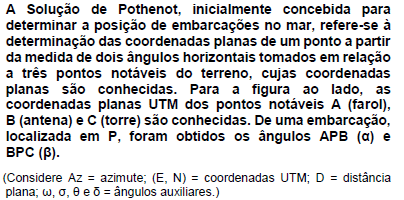

Das equações apresentadas a seguir, qual delas NÃO se aplica às etapas da referida solução?

De acordo com a Norma Brasileira NBR 13133, levantamento topográfico é definido como o “conjunto de métodos e processos que, através de medições de ângulos horizontais e verticais, de distâncias horizontais, verticais e inclinadas, com instrumental adequado à exatidão pretendida, primordialmente, implanta e materializa pontos de apoio no terreno, determinando suas coordenadas topográficas. A esses pontos se relacionam os pontos de detalhes visando à sua exata representação planimétrica numa escala predeterminada e à sua representação altimétrica por intermédio de curvas de nível, com equidistância também predeterminada e/ou pontos cotados”. No que diz respeito ao que preconiza essa Norma quanto às características do sistema de projeção adotado em levantamentos topográficos, é correto afirmar:

Conhecidas as coordenadas UTM (E, N) e a altitude ortométrica (H) de um vértice geodésico referenciado, respectivamente, ao SIRGAS2000 e a Imbituba, determine as coordenadas UTM (E, N) e a altitude ortométrica (H) desse vértice, respectivamente, para o SAD-69 e Imbituba, sabendo-se que os parâmetros oficiais de transformação entre os referidos referenciais (de SIRGAS2000 para SAD-69) são os especificados a seguir (IBGE, 2005):

Assinale a alternativa correta.

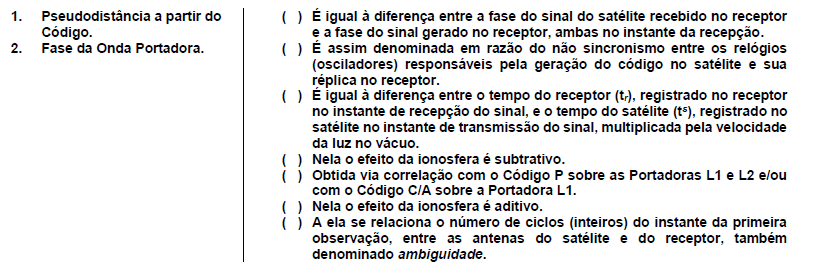

No que diz respeito às observáveis GNSS (Global Navigation Satellite System), numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

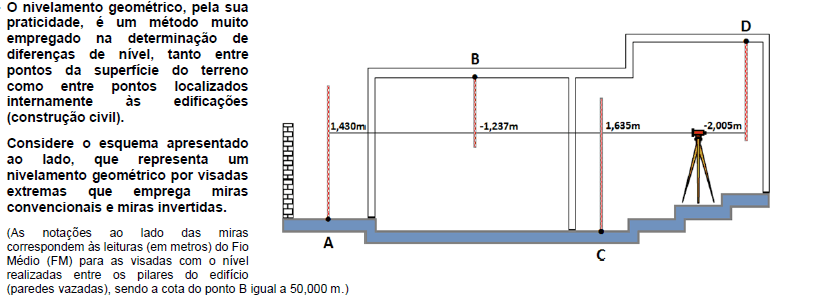

Assinale a alternativa com os valores corretos das cotas dos pontos A, C e D.

O geodesista encontra-se rotineiramente envolvido com três superfícies: a superfície física (topográfica), a do modelo geométrico adotado (elipsoide) e o geoide (Gemael, 1999, in: Monico, 2008). No que diz respeito a essas superfícies e às quantidades obtidas a partir delas, é correto afirmar:

Considere as indicações de Norte Geográfico, Norte Magnético e Norte da Quadrícula representados na figura ao lado, bem como de seus desvios angulares (declinação magnética e convergência meridiana).

A disposição dos três nortes e os valores dos desvios apresentados na figura correspondem à carta topográfica 1:50.000 de Campinas (IBGE, 1991).

Assinale a alternativa com os valores corretos, respectivamente, do azimute plano e do azimute magnético correspondentes ao azimute geográfico dado.

Em levantamentos topográficos, as medidas de distâncias verticais e/ou diferenças de nível são geralmente afetadas pelos efeitos da curvatura terrestre e da refração atmosférica. A refração é dependente das condições atmosféricas (temperatura e pressão atmosférica) e da localização geográfica. Considerando o raio médio da Terra como sendo 6370 km e o erro de refração como sendo 1/7 do erro de curvatura, assinale a alternativa que apresenta o valor total correspondente a esses erros, para uma diferença de nível de 200 m.

Um determinado sistema de coordenadas é adotado em função das atividades de engenharia a serem executadas. Dependendo da escala do mapeamento, o sistema de coordenadas UTM se torna inadequado, devido às distorções lineares provocadas, principalmente nos limites dos fusos UTM. Quanto aos sistemas de coordenadas UTM, LTM e RTM, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Enquanto o fuso UTM tem uma amplitude longitudinal de 6°, os fusos RTM e LTM têm, respectivamente, amplitudes longitudinais de 2° e 1°.

( ) O sistema LTM atende à necessidade do mapeamento urbano no que diz respeito à equivalência entre as distâncias medidas em campo e sua respectiva projeção na planta topográfica.

( ) Para escalas iguais ou maiores que 1:2.000, a distorção linear provocada pelo sistema LTM, mesmo no limite do fuso, é tão grande que não pode e nem deve ser desprezada.

( ) O sistema RTM, utilizado para evitar a transposição de fuso quando a região mapeada está próxima do limite de fuso LTM, tem os meridianos centrais localizados apenas nas longitudes pares.

( ) À origem do sistema UTM, para mapeamentos no hemisfério Sul, são atribuídos os valores de 500 km e 10000 km, enquanto para os sistemas RTM e LTM são atribuídos os valores de 300 km e 6000 km.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

O sistema de projeção UTM é proposto para o mapeamento do mundo todo, em escalas próprias para mapeamentos topográficos. Nesse sistema de projeção, o mundo é dividido em 60 fusos de amplitudes de 6° em longitude. A projeção cartográfica desse sistema de projeção é uma projeção transversa de Mercator secante, cuja secância é estabelecida pela redução de escala no meridiano central de cada fuso. Com base nessas informações, considere as seguintes escalas e comprimentos:

1. Para a escala nominal 1:1.000, o comprimento no terreno sobre o meridiano central é 100,00 metros.

2. Para a escala nominal 1:2.000, o comprimento no terreno sobre o meridiano central é 200,08 metros.

3. Para a escala nominal 1:2.000, o comprimento no terreno sobre o meridiano central é 200,00 metros.

4. Para a escala nominal 1:1.000, o comprimento no terreno sobre o meridiano central é 100,04 metros.

Para comprimentos sobre o meridiano central do fuso UTM de 10 centímetros, está(ão) correto(s) o(s) item(ns):

Em relação à ampliação da escala de representação em trabalhos cartográficos, assinale a alternativa correta.

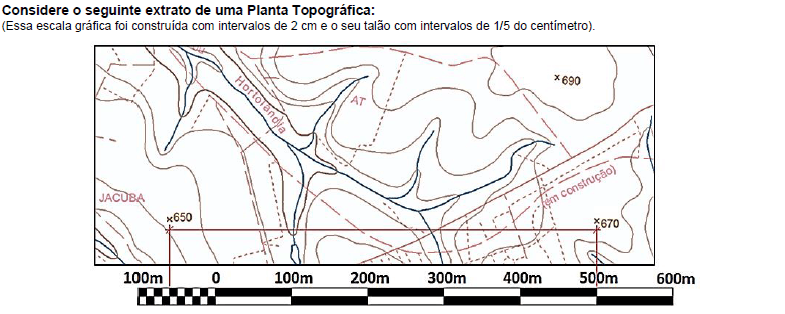

Qual é a escala nominal da planta e a distância plana entre os pontos cotados 650 m e 670 m representados nessa planta, utilizando a escala gráfica apresentada?

No processo de comunicação cartográfica de mapas temáticos, a representação do tema é construída com os conceitos de linguagem cartográfica. Para cada mapa temático, a linguagem cartográfica é projetada em função de dois elementos: a dimensão espacial com que os usuários realizarão análises sobre o tema e a primitiva gráfica com a qual se define o elemento gráfico que representará as feições geográficas do tema. Os outros dois elementos da linguagem cartográfica são o nível de medida e a variável visual. Com relação ao assunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) As variáveis visuais adequadas às representações nominais e as variáveis visuais adequadas às representações ordinais são mutuamente excludentes, tendo em vista as percepções visuais humanas.

( ) Os níveis de medida ordinal e numérico são tratados de maneira similar nos projetos cartográficos, uma vez que as mesmas variáveis visuais são adequadas a ambos os tipos de representações temáticas.

( ) Independentemente do nível de medida em que a classificação do fenômeno geográfico está definido, a variável visual matiz da cor é sempre a mais eficiente visualmente.

( ) Para representações de classificações temáticas definidas no nível de medida nominal, as variáveis visuais matiz e valor da cor são sempre as mais adequadas.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Com a tecnologia computacional, os mapas isarítmicos tornaram-se comuns e, consequentemente, importantes em trabalhos que exigem análises espaciais. As soluções computacionais possibilitaram o desenvolvimento de algoritmos que permitem a representação tridimensional de mapas isarítmicos. Um mapa isarítmico tridimensional é comumente denominado:

O Decreto-Lei nº 243, de 28 de fevereiro de 1967, em seu art. 8º, estabelece que “a Cartografia Sistemática Terrestre Básica tem por fim a representação da área terrestre nacional, através de séries de cartas gerais contínuas, homogêneas e articuladas, nas escalas-padrão assim discriminadas: Série de 1:1.000.000, Série de 1:500.000, Série de 1:250.000, Série de 1:100.000, Série de 1:50.000 e Série de 1:25.000”. Com base na articulação de folhas nas escalas definidas nesse decreto-lei, assinale a alternativa que apresenta: (a) a codificação da carta topográfica na escala 1:50.000 da região na qual encontra-se a localização cujas coordenadas geográficas são latitude 24°10’32” S e longitude 52°20’47” W; e (b) os limites geográficos dessa mesma carta.

A legislação que rege o mapeamento sistemático brasileiro, especificamente o Decreto-Lei nº 243, de 28 de fevereiro de 1967, e o Decreto nº 89.817, de 20 de junho de 1984, estabelece a qualidade geométrica das cartas topográficas de acordo com o padrão de exatidão cartográfico (PEC) planimétrico e altimétrico. Ainda, de acordo com o art. 9º do Decreto no 89.817/84, as cartas topográficas, segundo sua exatidão, são classificadas nas Classes A, B e C. Com relação ao assunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Para as cartas topográficas na escala 1:50.000, classe A, o PEC altimétrico é 15 metros, sendo 10 metros o erro padrão.

( ) Para as cartas topográficas na escala 1:50.000, classe A, o PEC planimétrico é 25 metros, sendo 15 metros o erro padrão.

( ) Para as cartas topográficas na escala 1:10.000, classe A, o PEC planimétrico é 5 metros, sendo 3 metros o erro padrão.

( ) Para as cartas topográficas na escala 1:25.000, classe A, o PEC planimétrico é 10 metros, sendo 5 metros o erro padrão.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

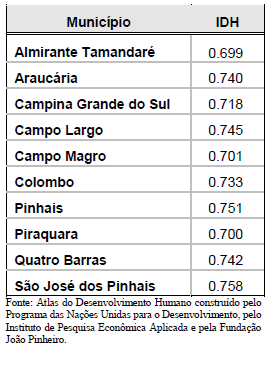

Como consequência das limitações de nossa percepção visual, a representação de informações geográficas quantitativas em mapas temáticos exige a definição de classes numéricas, para que os usuários do mapa possam ver os diferentes tamanhos ou as diferentes cores dos símbolos que representam o tema do mapa. Com os dados da tabela ao lado, assinale a alternativa que define corretamente 3 classes numéricas pelos métodos dos quantis e dos intervalos constantes. Os dados são do Índice de Desenvolvimento Humano (IDH) dos municípios listados na tabela ao lado.

Levando em consideração os dados apresentados, assinale a alternativa correta.

Após aproximadamente 35 anos de ajustamento manual das observações de nivelamento, o IBGE iniciou, nos primeiros anos da década de 80, a informatização dos cálculos altimétricos. Tal processo possibilitou a implantação, em 1988, do Projeto Ajustamento da Rede Altimétrica, com o objetivo de homogeneizar as altitudes da Rede Altimétrica do Sistema Geodésico Brasileiro (SGB). Depois da conclusão de um Ajustamento Altimétrico Global Preliminar (AAGP), o Departamento de Geodésia do referido instituto deu continuidade ao projeto, com a realização de cálculos ainda mais rigorosos, considerando também observações gravimétricas. Quanto ao ajustamento da Rede Altimétrica de Alta Precisão (RAAP) do SGB, considere as seguintes afirmativas:

1. As altitudes normais-ortométricas das Referências de Nível (RRNN) do SGB são periodicamente recalculadas em função da incorporação de novas observações, correção de inconsistências e utilização de novas técnicas de observação e cálculo.

2. Até meados da década de 1990, as coordenadas planimétricas das RRNN eram obtidas, principalmente, mediante extração de cartas topográficas nas escalas 1:50.000 e 1:100.000. Para tanto, a provável posição de cada RN era alcançada ora por meio da identificação de localidades ou feições notáveis, ora via lançamento com auxílio das distâncias percorridas desde o último ponto notável. Em outras situações (RRNN mais antigas), as coordenadas planimétricas eram também estimadas a partir de cartas 1:250.000 e métodos fotogramétricos. Atualmente, as coordenadas das RRNN implantadas ou visitadas são determinadas com navegadores GPS.

3. Os descritivos das RRNN são disponibilizados, pelo IBGE, na internet, a partir do Banco de Dados Geodésicos (BDG), em que, além das coordenadas e da altitude, é possível consultar a data da última visita, localização, estado de conservação, datas de medição e de cálculo e conexão com outras estações geodésicas.

Assinale a alternativa correta.

Em 25 de fevereiro de 2005, o presidente do Instituto Brasileiro de Geografia e Estatística (IBGE), por meio da Resolução do Presidente nº 001, alterou a caracterização do Sistema Geodésico Brasileiro (SGB). Com base nessa resolução, considere as seguintes afirmativas:

1. Ficou estabelecido como novo sistema de referência geodésico para o SGB e para o Sistema Cartográfico Nacional (SCN) o Sistema de Referência Geocêntrico para as Américas (SIRGAS), em sua realização do ano de 2000 (SIRGAS2000).

2. No que diz respeito ao SGB, o SIRGAS2000 podia ser usado em concomitância com os sistemas SAD-69 e Córrego Alegre por um período de transição não superior a 10 anos, antes que passasse a ser adotado de forma exclusiva, em 25 de fevereiro de 2015.

3. A figura geométrica adotada para a Terra é o elipsoide do Sistema Geodésico de Referência de 1980 (GRS80), cuja origem é no centro de massa da Terra e cujas estações de referência, no total de 21 para o território brasileiro, foram determinadas a partir de posicionamento GNSS (Global Navigation Satellite System).

4. O SIRGAS2000 difere dos sistemas SAD-69 e Córrego Alegre não apenas em relação à origem (sendo o primeiro geocêntrico e os dois últimos topocêntricos), mas também em relação aos parâmetros dos elipsoides adotados como figura geométrica para a Terra. Assim, para o SAD-69 adota-se o elipsoide Internacional de Hayford de 1924 com ponto Datum no vértice de triangulação Córrego Alegre; e para o Córrego Alegre adota-se o elipsoide Internacional de 1967 com ponto Datum no vértice de triangulação Chuá.

Assinale a alternativa correta.

As representações gráficas do meio, que denominamos de mapas, dizem respeito a dois elementos do universo físico ou cultural, sendo eles a localização geográfica e o atributo associado a essa localização. Como consequência do desenvolvimento científico e tecnológico, atualmente, “mapas” são as representações gráficas do meio que possuem alguns elementos que consideramos essenciais. Levando em consideração os dados apresentados, os elementos essenciais de um mapa são:
