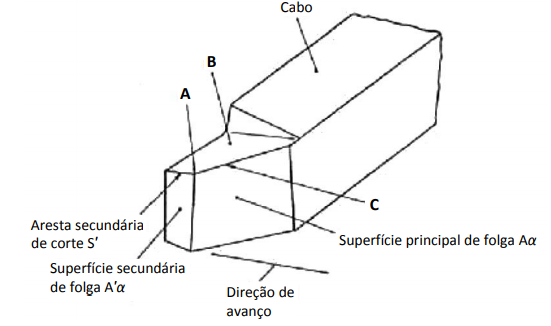

Analise a geometria da ferramenta de corte representada na figura a seguir.

(Chiaverini.)

Com base na figura anterior, as letras A, B e C representam, respectivamente,

No processo de usinagem com velocidade de corte 160 m/min, qual a rotação do eixo‐árvore para a usinagem de uma peça de 50 mm de diâmetro?

(Considere: π = 3,14.)

No processo de usinagem de um eixo de comprimento de 1.500 mm com velocidade de corte de 14 m/min, do diâmetro de 95 mm e avanço de 2 mm, deve ser torneado longitudinalmente com 4 passes. O valor aproximado do RPM do processo e o tempo de corte são, respectivamente, iguais a

(Considere: π = 3,14.)

Estampagem é um processo de conformação mecânica realizado, geralmente, a frio, que compreende um conjunto de operação. São operações do processo de estampagem:

I. mandrilamento;

II. corte;

III. martelamento;

IV. dobramento;

V. estampagem profunda;

VI. encurvamento.

Estão corretas apenas as alternativas

Sobre o trabalho a quente em processos de conformação, é INCORRETO afirmar que

“Processo de conformação que consiste em uma operação de prensagem, geralmente realizada a frio, em que todas as superfície das peças são restringidas ou limitadas pela utilização de matrizes, de modo que o perfil e a impressão da matriz se reproduzam perfeitamente.” Trata‐se de

Os processos de conformações têm como objetivo do trabalho mecânico conformar peças, além de romper e refinar a estrutura dendrítica das peças. Além da classificação dos processos de conformação pelo tipo de esforço, existe outra mais importante que é a pela temperatura de trabalho, podendo se classificar em trabalho a quente e a frio. O parâmetro utilizado na classificação do trabalho a quente e trabalho a frio é

Em relação aos processos de conformação mecânica, assinale a afirmativa INCORRETA.

A conformação mecânica para produção de peça metálica compreende uma série de processos que, entretanto, em função dos tipos de esforços aplicados, podem se classificar como, EXCETO:

Passada a fase de preparação do molde, a confecção da peça por fundição e feitas as limpezas, a peça fundida, dependendo da sua utilização, passa por um rigoroso processo de controle de qualidade que compreende três etapas, as quais denominam‐se inspeções

“Existe uma série de processos de fundição à escolha do melhor processo a ser utilizado para confeccionar uma determinada peça, variando de acordo com a geometria da mesma e o grau de precisão. Um desses processos de fundição consiste em vazar um metal líquido num molde dotado de movimento de rotação, originando uma pressão, além da gravidade, a qual força o metal líquido de encontro às paredes do molde, onde se solidifica.” Trata‐se do processo de fundição por

São características do processo de fundição em areia verde, EXCETO:

Quando se projeta uma peça fundida, deve‐se considerar, primeiramente, os fenômenos que ocorrem na solidificação do metal, no interior do molde, a fim de se evitar defeitos na peça fundida. Assinale os fatores a serem considerados para se evitar tais fenômenos.

Os desprendimentos de gases ocorrem, principalmente, em ligas Fe‐C. Tal fenômeno ocorre em processos de fabricação por fundição. Acerca do tema, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O desprendimento desses gases, durante o processo de solidificação do metal em processos de fundição, pode gerar bolhas internas.

( ) Em aços de baixo carbono, na forma de lingotes a serem forjados ou laminados, as bolhas não são prejudiciais.

( ) O hidrogênio e o nitrogênio são encontrados em metais líquidos e são formadores de bolhas.

( ) A adição de ferro silício e ferro manganês e alumínio ajudam a evitar a formação de bolhas em aços de alto carbono.

A sequência está correta em

Durante o processo de fundição, que tem como ponto de partida o metal líquido, esse material é derramado no interior de uma forma. Durante o processo de solidificação desse metal, ocorrem os seguintes fenômenos, EXCETO:

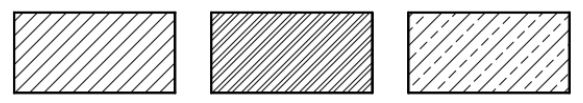

Observe as seguintes hachuras, utilizadas em cortes de desenhos.

Os materiais representados pelas hachuras anteriores são, respectivamente,

Sobre cotagem em desenho técnico, analise as afirmativas.

I. A simbologia ܵSØ significa diâmetro.

II. As cotas indicadas nos desenhos são sempre as cotas reais do objeto, independente da escala utilizadas no desenho.

III. A cotagem de peças deve seguir o seguinte padrão:

Está(ão) correta(s) a(s) afirmativa(s)

As representações ortogonais são ferramentas muito eficientes para o conhecimento da peça ou equipamento, como também para o processo de fabricação da mesma. Entretanto, isso só é possível devido a um padrão de uso das linhas. Com o conhecimento das representações ortogonais e do uso dessas linhas, é INCORRETO afirmar que a linha contínua fina pode ser utilizada no(a)

Observe a figura a seguir.



Com base nessa peça, marque V para as alternativas verdadeiras e F para as falsas.

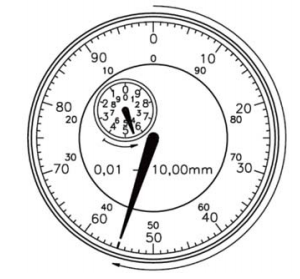

Ao utilizar o relógio comparador, observou‐se a seguinte configuração:

A leitura do relógio comparador apresentada anteriormente é
