A figura a seguir mostra uma mesa de força horizontal, onde estão representadas as forças F1 e F2, concorrentes. A tabela a seguir mostra o ângulo formado entre as forças, a intensidade de cada uma e o valor da resultante (leitura no dinamômetro) A leitura errada no dinamômetro está revelada na opção

A figura a seguir apresenta a leitura em um micrômetro. Nesse caso, a leitura mais correta, em mm, é

Um micrômetro apresenta um nônio com 20 divisões. A seta vertical para cima representa o traço coincidente do nônio com a escala fixa. A resolução e a medida expostas nesse paquímetro, em mm, são, respectivamente,

Um móvel se desloca em uma trajetória retilínea, mantendo velocidade escalar constante de 108 km/h. A velocidade desse móvel, em unidades do Sistema Internacional (SI), vale

Certo dispositivo tem a sua energia dissipada pelas características de tensão e corrente elétrica representadas no gráfico a seguir.

De acordo com esse gráfico, em um período de funcionamento de 30 minutos, a energia disipada é de

Analise as afirmativas, relativas ao Sistema Internacional de Unidades, e marque (V) para verdadeiro ou (F) para falso. ( ) Em um símbolo com prefixo, o expoente afeta a unidade como se este conjunto estivesse separado por parênteses. ( ) As unidades cavalo-vapor, cv e quilograma-força, kgf, estão fora do SI, sendo substituídas por suas equivalentes. ( ) No SI, os prefixos são justapostos no mesmo símbolo, facilitando a leitura de valores pequenos ou grandes, tais como kpF, MkW. ( ) Símbolos de uma unidade composta por multiplicação são formados pela justaposição dos símbolos componentes e que não cause ambiguidade. ( ) Na expressão do valor numérico de uma grandeza, a unidade pode ser escrita pela combinação: parte escrita por extenso, seguida por símbolo. A sequência correta é

Numere a COLUNA II de acordo com a COLUNA I, associando corretamente as grandezas do Sistema Internacional de Unidades às suas respectivas unidades.

COLUNA I

1. Torque

2. Vazão

3. Velocidade Angular

4. Pressão

5. Condutância

6. Fluxo Magnético

COLUNA II

( ) rad/s

( ) S/m

( ) m³/s

( ) Wb

( ) Pa

( ) N.m

A sequência correta é

A figura apresenta, esquematicamente, como estão ligadas, a uma tomada de 110 V, quatro lâmpadas de incandescência idênticas funcionando com brilho normal.

Assinale a opção que indica o esquema no qual os alunos, para cumprir a tarefa, deverão ligar as lâmpadas.

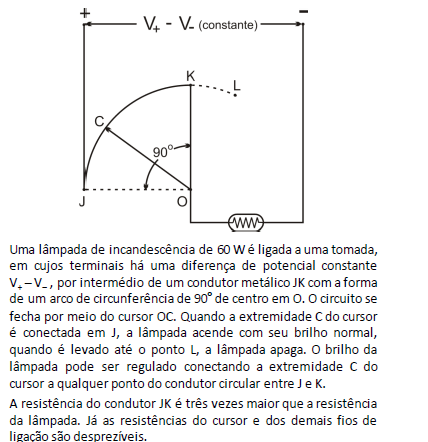

A figura a seguir ilustra, esquematicamente, o dispositivo utilizado para regular a iluminação em um quarto de criança.

Considerando constante a resistência da lâmpada, quando o cursor OC for colocado na posição em que forma 30o com a direção OJ, podemos estimar que o brilho da lâmpada de 60 W será equivalente ao de uma lâmpada de

Os esquemas a seguir mostram como é possível ligar duas lâmpadas de incandescência, uma de 25 W – 127 V e outra de 100 W – 127 V, a uma tomada de 127 V.

As afirmativas são, respectivamente,

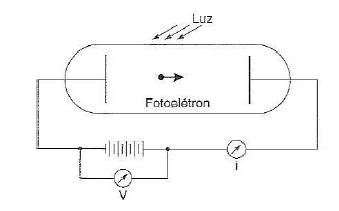

O efeito fotoelétrico, estudado no início do século XX por Albert Einstein, consiste na emissão de elétrons induzida pela ação da luz. Considerando o desenho esquemático da figura a seguir e supondo que o cátodo da célula fotoelétrica é iluminado com luz monocromática de frequência f e comprimento de onda λ e que os elétrons da sua superfície estão sujeitos a uma energia potencial Φ0 (função de trabalho) das partículas vizinhas, é correto afirmar que:

_{Fonte: Nussenzveig, H.M. Curso de física básica – 1ª edição Vol. 4 Ed. Blucher, p. 250.}

“O primeiro e o quinto experimentos entre os 10 mais da revista Physics World representam diferentes circunstâncias de um mesmo tipo de experimento, isto é, do experimento da dupla fenda de Young. Sir Isaac Newton (1642-1727) defendia a hipótese de que a luz era constituída de corpúsculos. Os principais fenômenos óticos (reflexão e refração) podiam ser explicados com o uso da teoria corpuscular. Este modelo era combatido por Christiaan Huygens (1629-1695), que defendia a teoria ondulatória. No entanto, a autoridade científica de Newton fez prevalecer sua teoria por mais de um século. Por volta de 1801, uma bela experiência realizada por Thomas Young (1773-1829) resolveu a questão favoravelmente a Huygens. A experiência de Young provou que a luz era uma onda, porque os fenômenos da difração e da interferência, por ele descobertos, eram características exclusivamente ondulatórias”.

_{Disponível em: http://www.if.ufrgs.br/historia/young.html. Acesso em 06/11/2016}

Considerando que em uma reprodução em laboratório desta experiência de interferência de dupla fenda, utilizou-se luz de comprimento de onda igual a 800 nm. Admitindo-se 3,0 mm a distância que separa duas franjas brilhantes consecutivas e 6,0 m a distância que separa as fendas e o anteparo onde a imagem das franjas é projetada, a distância que separa as fendas é:

Sendo os valores das resistências R₁, R₂, R₃ e R₄, respectivamente, 12Ω, 9Ω, 10Ω e 8Ω, e considerando a bateria e os fios com resistência desprezível, qual o valor da leitura do amperímetro ideal, ilustrado na figura, em Ampères ?

Uma bateria ideal, fios ideais e as lâmpadas L₁, L₂ e L₃, que são idênticas, formam um circuito elétrico. Inicialmente, a chave Ch está aberta. Ao fecha-la, observa-se que:

Um professor do IFMS, preparando-se para a Semana de Iniciação Científica, constrói um aparato eletrostático composto de uma enorme placa não condutora, com densidade superficial uniforme de cargas σ = 1,77 nC/dm² , um grão eletrizado de massa m = 2,0 ng e com dimensões muito inferiores à placa. Qual o valor da carga q do grão capaz de fazê-lo flutuar, a uma distância d = 1 Å (angstron) da placa, como ilustra a figura? Considere o campo gravitacional terrestre igual a 10 N/kg, ε₀ = 8,85 x 10^-12 C²/N.m²)

. m

__________________________________

+++++++++++++++++++++++++++++++

No SI (Sistema Internacional de Unidades) a medida da grandeza física Resistência Elétrica pode ser expressa em Ohms ou pelo produto:

Um líquido contido num tubo em U oscila, tendo sua energia dissipada devido à sua viscosidade. Considerando que a força F, dependente do tempo t, que amortece o fluido, seja dada por F = βe^-λt. A equação dimensional de β é: (Sendo L, M e T as dimensões de comprimento, massa e tempo, respectivamente.)

Outra unidade de dose absorvida é o rad, do inglês radiation absorved dose, ou dose de radiação absorvida. O Gray (Gy) é a unidade padrão da dose absorvida no sistema SI. A relação entre essas duas unidades é dada por:

A medida padrão no Sistema Internacional (SI) de unidades para a dose de radiação absorvida por um indivíduo é o gray (Gy), sendo 1 gray equivalente a 1 Joule de energia de radiação ionizante absorvida por 1kg de massa irradiada. A esse respeito, assinale a alternativa correta.

Um dos primeiros modelos atômicos bem-sucedidos para o átomo de Hidrogênio foi o modelo de Bohr, proposto em 1913, para explicar observações experimentais sobre os níveis de energia do átomo de Hidrogênio, as quais não eram explicadas pela Física Clássica. É correto afirmar que, de acordo com o modelo de Bohr:
