As lâmpadas elétricas são eficazes no desenvolvimento das atividades humanas, fornecendo iluminação nos diversos ambientes. Chamamos de fluxo luminoso a radiação total de luz emitida por uma lâmpada. A unidade de medida do fluxo luminoso é

Um resistor de 10 ohms e um resistor de 5 ohms estão ligados em paralelo e conectados a uma fonte de 150V. A corrente total fornecida pela fonte ao circuito é

Um transformador monofásico considerado ideal, de dois bobinamentos, tem bobinamento primário dimensionado para 480V, com 800 espiras nesse bobinamento. Desejando-se obter 12V no lado secundário, o número de espiras do secundário será

Um circuito de corrente alternada R-L série tem uma resistência elétrica de 3 Ω e reatância indutiva de 4 Ω funciona em uma rede elétrica de 60HZ. Quando a tensão eficaz da rede é de 100V, a corrente eficaz do circuito é

Para os circuitos de corrente contínua, a melhor explicitação da Lei de OHM – ferramenta muito importante na resolução desse tipo de circuito – é a seguinte:

Um motor elétrico trifásico de 60 HZ-220V/380V tem como saída seis terminais de ligações, conforme mostrado na figura a seguir.

Considerando as três fases como A, B e C, respectivamente, a conexão correta para o funcionamento em 220V é

Os condutores elétricos utilizados nas instalações elétricas de baixa tensão têm as suas seções nominais padronizadas e especificadas em mm². A sequência em ordem crescente das seções nominais padronizadas de condutores em mm ² é

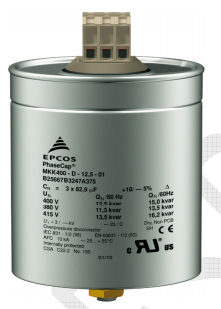

O equipamento mostrado na figura abaixo é utilizado para elevar o fator de potência para próximo da unidade nas instalações elétricas de baixa tensão indutivas quando estas apresentam fator de potência abaixo do recomendado pela legislação brasileira.

Esse equipamento é chamado de

Os motores de indução monofásicos necessitam de equipamentos auxiliares para dar partida ao seu funcionamento. A figura abaixo mostra um motor monofásico em cuja parte superior da carcaça está instalado um desses dispositivos auxiliares, que é chamado de

Um equipamento é acionado por motor de indução de rotor de gaiola de esquilo de 4 polos, 60 Hz. Quando a velocidade do motor é de 1.620 rpm, o escorregamento do motor é de

Um motor elétrico que tem placa de identificação indicando potência de 3CV, três fases, tensão nominal de 220V/380V e frequência de 50/60HZ, é conectado a uma rede trifásica de 380 V, 60 Hz. Se esse motor girar com 1.775 rpm, terá um número de pólos igual a

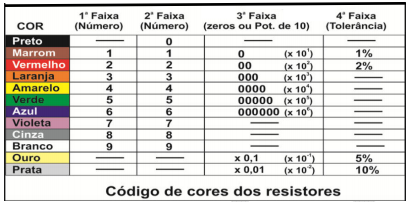

Considere a tabela de código de cores de resistores a seguir abaixo.

TABELA DE CORES

FIGURA DO RESISTOR

Primeira faixa do resistor; Verde

Segunda faixa do resistor; Azul

Terceira faixa do resistor; Vermelho

Quarta faixa do resistor; Marrom

O valor do resistor mostrado na figura é

Considerando-se que a corrente dada pela expressão i = 25π cos(100 πt + π/2) ampères (A) circula por um equipamento, é correto afirmar que o valor eficaz dessa corrente é

No circuito divisor de tensão representado na figura a seguir, o valor de V_o sem a carga R_L é 4 V. Quando a resistência de carga R_L é ligada aos terminais a-b, V_o cai para 3 V. Logo, os valores de R_L e R_x são, respectivamente,

Associe as duas colunas, relacionando os tipos de pressão à sua definição.

1. Pressão absoluta

2. Pressão manométrica

3. Pressão diferencial

( ) É a diferença entre a pressão em um ponto particular e a pressão atmosférica.

( ) É a diferença entre a pressão em um ponto particular num fluido e a pressão no vácuo.

( ) É a diferença entre duas pressões desconhecidas, mas nenhuma delas é a atmosférica.

A sequência correta é

Deseja-se reduzir a tensão de uma bateria de 48 V para 12 V utilizando um regulador de tensão zener, para uma corrente de carga de 12 A. Sendo a tensão zener de 12 V, o valor da resistência elétrica de um resistor em série com o diodo zener é

Alguns equipamentos apresentam a expressão “Cavalo Vapor” – CV. Quando se diz que um equipamento é de 15 CV, refere-se à

Os eletroímãs apresentam polaridades magnéticas. Quando se aproximam dois eletroímãs, ocorre o seguinte efeito físico:
