Os barramentos dos quadros de distribuição de circuitos são de grande utilidade para a conexão dos equipamentos e dos cabos de entrada e de saída desses quadros. O material de que são fabricados os barramentos é o

Os transformadores das subestações em poste são comandados e protegidos por chaves seccionadoras fusíveis, como a mostrada na figura a seguir. Uma subestação em poste tem um transformador de 225 kVA, trifásico, tensão primária de 13800V e tensão secundária de 380/220V. A especificação do elo fusível que deverá ser colocado no porta fusível da chave da subestação, idêntica à chave mostrada na figura, é

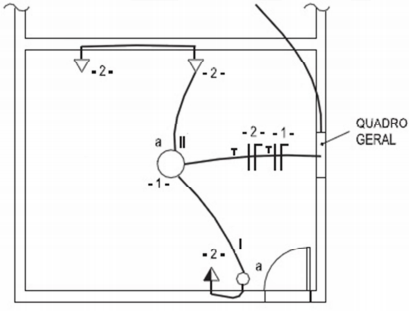

Considerando o desenho a seguir, que representa parte do projeto elétrico de uma edificação, e a tabela de condutores e sabendo que a instalação funciona em 120V, fase, neutro e terra e que as três tomadas do circuito 2 são de 1200VA cada, desprezando a queda de tensão do circuito, a seção mais econômica para o circuito 2 é de

Fios e cabos de cobre 70º - 750V - Capacidade de condução de corrente e queda de tensão unitária

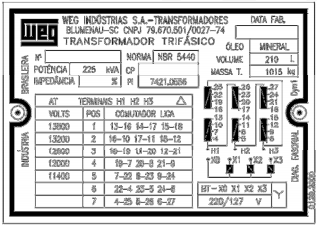

A placa de identificação representada a seguir se refere ao transformador de uma subestação da Companhia de abastecimento de água.

Quando a subestação está em funcionamento, conectada a uma rede trifásica de 13800V, a tensão fase neutro do secundário do transformador é de

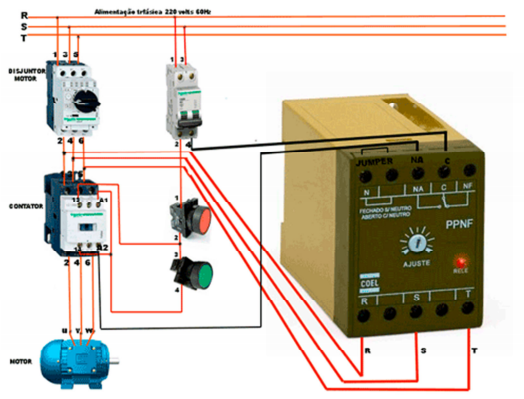

O desenho a seguir apresenta o esquema de acionamento de um motor elétrico, dando destaque ao relé de proteção contra falta de fase.

É correto afirmar que se trata de um esquema de acionamento

Um circuito alimentador sem perdas de uma carga indutiva funciona em uma rede elétrica de 120V, 60HZ. Medidas efetuadas no circuito levaram à conclusão de que a potência ativa consumida foi de 800W, e o fator de potência medido foi de 0,8. A potência aparente da carga é de

Os grupos geradores que funcionam no sistema de atendimento emergencial quando falta energia elétrica entram em operação de forma automática. O motor elétrico que dá partida ao motor diesel que, por sua vez, aciona o gerador síncrono é uma máquina elétrica

Um capacitor de 100 µF é conectado em paralelo nos terminais de um motor de refrigeração que funciona em uma rede elétrica de 220V. A energia armazenada nesse capacitor é

Um transformador considerado ideal, com dois enrolamentos – um chamado primário, com variáveis de entrada S1, V1 e I1 e com N1 espiras; outro chamado secundário, com variáveis de saída S2, V2 e I2 e com N2 espiras –, em que S é a potência aparente em VA, V é a tensão em Volt, e I é a corrente em ampère, é representado pelas equações

Os fusíveis são componentes importantes na proteção de circuitos, instalações e equipamentos elétricos. Nas atuais instalações elétricas das edificações, os fusíveis têm sido substituídos pelo(a)

Em um capacitor com a especificação Cn=100µF e tolerância ± 5%, o valor da capacitância real C está no intervalo

O circuito representado abaixo é um circuito:

Os símbolos abaixo são, da esquerda para a direita, referentes a:
