O circuito mostrado na figura a seguir é constituído de uma fonte de tensão V ideal, em corrente contínua, e três resistores de resistências iguais a R.

A tensão no ponto B do circuito é igual a V/3.
No que se refere a propagação de ondas, antenas, potência de transmissão e sistemas de comunicação sem fio, julgue o item que se segue.
No caso de máxima transferência de potência à antena de impedância resistiva R0 no circuito da figura a seguir, o transmissor gerará uma tensão V0 = Vg/4.

Em relação à segurança em instalações elétricas desenergizadas, analise as afirmativas a seguir e atribua-lhes V (verdadeiro) ou F (falso). Em seguida, assinale a alternativa que apresenta a sequência correta, de cima para baixo.
( ) Somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos apropriados, incluindo a instalação de aterramento temporário com equipotencialização dos condutores dos circuitos.
( ) O estado de instalação desenergizada deve ser mantido até a autorização para reenergização, a qual deve respeitar uma sequência padrão de procedimentos. O primeiro procedimento a ser realizado para reenergização é a remoção da sinalização de impedimento de reenergização.
( ) Nos serviços a serem executados em instalações elétricas desligadas, mas com possibilidade de energização, por qualquer meio ou razão, as instalações devem ser consideradas como energizadas.
Analise as afirmativas a seguir, referentes a circuitos elétricos de corrente alternada, e atribua-lhes V (verdadeiro) ou F (falso). Em seguida, assinale a alternativa que apresenta a sequência correta, de cima para baixo.
( ) A unidade de reatância é o ohm.
( ) A reatância não varia com período.
( ) O efeito resistivo de uma impedância aumenta quando é submetido ao aumento da frequência.
( ) A frequência é um fator determinante na identificação da reatância capacitiva.
( ) A impedância é a própria reatância quando o efeito resistivo é nulo.
Analise as afirmativas a seguir, referentes a circuitos elétricos monofásicos e trifásicos, e atribua-lhes V (verdadeiro) ou F (falso). Em seguida, assinale a alternativa que apresenta a sequência correta, de cima para baixo.
( ) Em uma ligação em “Y”, a corrente de fase é igual à de linha.
( ) Em uma ligação em delta, a tensão de fase é diferente da de linha.
( ) A corrente trifásica pode ser gerada a partir de três geradores monofásicos.
( ) Em uma ligação em “Y” desequilibrada, a corrente de neutro é zero.
( ) É impossível estabelecer um circuito monofásico a partir de um circuito trifásico.
Analise as afirmativas a seguir, referentes a circuitos elétricos, e atribua-lhes V (verdadeiro) ou F (falso). Em seguida, assinale a alternativa que apresenta a sequência correta, de cima para baixo.
( ) Uma fonte de tensão real mantém a tensão nos seus terminais independentemente da corrente que a atravesse.
( ) As fontes ideais de tensão e corrente podem ser divididas em dependentes e independentes.
( ) Os resistores, indutores e capacitores são elementos passivos.
( ) Uma fonte de tensão ideal dependente pode ser controlada por corrente elétrica.
( ) Em um circuito elétrico, as tensões e correntes são dependentes da fonte de energia.
Sejam dois circuitos elétricos ideais, A e B, constituídos de um conjunto de resistências e de uma fonte de tensão contínua, Va e Vb, respectivamente, com a mesma magnitude de tensão (Va = Vb). O circuito A possui 20 resistências de valor Ra em paralelo com uma fonte de tensão Va e o circuito B possui 10 resistências de valor Rb em série com a fonte de tensão Vb. As resistências podem ser representadas por resistências equivalentes, identificadas como ReqA e ReqB, respectivamente para os circuitos A e B. Com base nessas informações, atribua V (verdadeiro) ou F (falso) às sentenças a seguir e assinale a alternativa que apresenta a sequência correta, de cima para baixo.
( ) A resistência equivalente do circuito A, ReqA, é calculada pela expressão matemática ReqA = Ra/20.
( ) A resistência equivalente do circuito B, ReqB, é calculada pela expressão matemática ReqB=Rb/10.
( ) Mantendo-se fixos os valores de Ra e Rb de resistência e variando-se a tensão contínua Va ou Vb em cada circuito, são obtidos valores diferentes para as resistências equivalentes ReqA e ReqB.
( ) Conhecido o valor da resistência Ra, para que as resistências equivalentes sejam iguais nos circuitos A e B é necessário que Rb = 2Ra.
( ) No circuito A, a resistência equivalente ReqA é sempre menor que o valor de Ra
Analise as afirmativas a seguir, referentes a circuitos elétricos, e atribua-lhes V (verdadeiro) ou F
(falso). Em seguida, assinale a alternativa que apresenta a sequência correta, de cima para
baixo.
( ) A potência complexa é a soma algébrica da potência ativa e da potência reativa.
( ) O fator de potência é alterado com a variação da potência reativa.
( ) A potência complexa não permite interpretação geométrica.
( ) Uma fonte senoidal com valor eficaz de 10 V fornece a mesma potência a um resistor do que uma fonte contínua de 10 V.
( ) A impedância na condição de ressonância responde como se fosse um resistor.

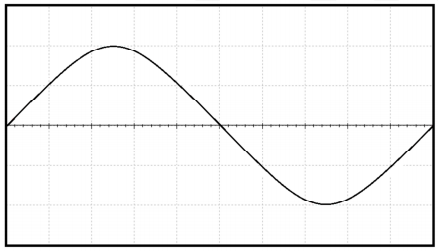

Observe a figura a seguir, que representa a tela de um osciloscópio.
O valor da tensão de pico, em volts, e da frequência, em Hz, do sinal mostrado na figura, quando a escala de tempo é 10ms/DIV e a escala de tensão elétrica é 20V/DIV, é
Para se medir a corrente elétrica, que passa por um resistor, em um ramo de um determinado circuito, utiliza-se um amperímetro. Considere as afirmações a seguir.
I – O amperímetro deve ser conectado em paralelo com o resistor.
II – O amperímetro deve ser conectado em série com o resistor.
III – Deve-se retirar o resistor do circuito e conectar o amperímetro no lugar do resistor.
Está correto o que se afirma em
A |
B |
C |
S |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
O circuito eletrônico digital simplificado correspondente à tabela-verdade apresentada na questão anterior utilizará
É correto afirmar que

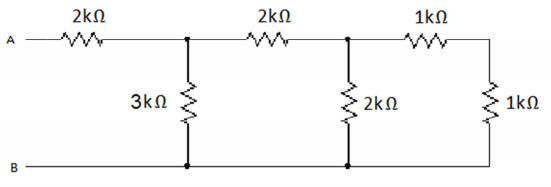

Considere o circuito representado a seguir.
A resistência equivalente entre os terminais A e B do circuito é de
Três capacitores – um de 230µF, um de 70µF e um de 700µF – são conectados em paralelo. A capacitância equivalente da associação é
A corrente nominal de um motor elétrico monofásico de 1Hp, 220V, fator de potência de 0,50 e rendimento 50%, considerando que 1 HP = 746 W, é
Observe os símbolos elétricos de interruptores usados no projeto elétrico de uma edificação.
Considerando a sequência dos interruptores, a fiação desses equipamentos é

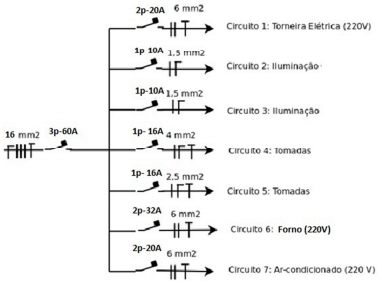

Os diagramas unifilares são importantes para o detalhamento da funcionalidade e das características operacionais de uma instalação elétrica. Observe o diagrama a seguir:
Considerando o diagrama e que a capacidade máxima de carga dos circuitos é determinada pela corrente nominal dos equipamentos mostrados, pode-se afirmar que a potência máxima em VoltAmpère (VA) do forno do circuito 6 é
