Elementos estruturais compridos e esbeltos, sujeitos a uma força de compressão axial, são denominados colunas, e a deflexão lateral que ocorre é denominada flambagem.

Pode-se afirmar sobre flambagem:

I. Uma coluna acoplada por pinos sofrerá flambagem em torno do eixo principal da seção transversal que tenha o menor momento de inércia.

II. Uma coluna sofrerá flambagem em torno do eixo principal da seção transversal que possuir o menor raio de giração.

III. Uma coluna sofrerá flambagem em torno do eixo principal da seção transversal que tenha o menor índice de esbeltez.

IV. A capacidade de carga de uma coluna aumentará à medida que o momento de inércia da seção transversal aumentar.

V. Colunas eficientes são projetadas de modo que a maior parte da área da seção transversal da coluna esteja localizada o mais próximo possível dos eixos principais da seção.

Está CORRETO apenas o que se afirma em:

Muitas vezes um elemento pode estar sujeito a várias cargas simultaneamente e, para determinar a distribuição de tensão resultante, é necessário determinar a distribuição de tensão devido à cada carga e, então, aplicar a superposição para determinar a distribuição de tensão resultante.

Considerando o elemento sujeito às cargas na figura:

Em relação às cargas, com as tensões desenvolvidas no elemento, avalie as afirmativas a seguir.

I. No ponto B, a carga horizontal de 10 kN desenvolve uma tensão normal de compressão.

II. No ponto A, a carga vertical de 20 kN desenvolve uma tensão de cisalhamento.

III. No ponto B, a carga vertical de 20 kN desenvolve uma tensão de flexão de compressão.

IV. No ponto A, a carga vertical de 20 kN desenvolve uma tensão de flexão de tração.

V. No ponto A, a carga horizontal de 10 kN desenvolve uma tensão normal de tração.

Está CORRETO apenas o que se afirma em:

Concentrações de tensões também são responsáveis por muitas falhas de elementos estruturais ou mecânicos sujeitos a carregamentos de fadiga. Quando uma força é aplicada a um elemento, ele cria uma distribuição de tensão complexa dentro da região localizada do ponto de aplicação da carga.

Alguns pontos importantes sobre a concentração de tensões são:

I. Concentrações de tensão ocorrem em seções onde a área da seção transversal muda repentinamente. Quanto mais severa a mudança, maior a concentração de tensão.

II. Para projeto ou análise, basta determinar a tensão máxima que age sobre a menor área de seção transversal.

III. Para determinar a tensão máxima, utiliza-se um fator de concentração de tensão 𝐾, que foi determinado por meios experimentais e que não depende da geometria da seção transversal do corpo de prova.

IV. Normalmente, a concentração de tensão em um corpo de prova dúctil, submetido a um carregamento estático, não terá de ser considerada no projeto. Todavia, se o material for frágil ou estiver sujeito a carregamentos de fadiga, as concentrações de tensão se tornarão importantes.

Está CORRETO apenas o que se afirma em:

As reações exercidas sobre um corpo rígido bidimensional podem ser divididas em três grupos, que correspondem a três tipos de apoio ou conexão:

1 - Reações equivalentes a uma força com linha de ação conhecida.

2 - Reações equivalentes a uma força de direção, sentido e intensidade desconhecida.

3 - Reações equivalentes a uma força e a um binário.

Tipos de apoios e conexões:

( ) Apoios e conexões que causam reações desse tipo incluem pinos sem atrito ajustados em furos. Esses apoios e essas conexões podem impedir a translação do corpo livre em todas as direções, mas não podem impedir o corpo de girar em torno da conexão.

( ) Apoios e conexões que causam reações desse tipo incluem rolete, suportes, basculantes e superfícies sem atrito.

( ) Essas reações são causadas por engastes que impedem qualquer movimento do corpo livre, de modo a imobilizá-lo totalmente.

( ) Apoios e conexões que causam reações desse tipo incluem hastes de conexão e cabos curtos, colar em haste sem atrito e pinos sem atrito em fendas.

( ) Apoios e conexões que causam reações desse tipo incluem articulações e superfícies rugosas. Esses apoios e essas conexões podem impedir a translação do corpo livre em todas as direções, mas não podem impedir o corpo de girar em torno da conexão.

A relação CORRETA, de cima para baixo, das reações com os tipos de apoios e conexões é:

A aplicação das equações de equilíbrio recai em quatro categorias. Essas categorias diferem no número e tipo (força ou momento) de equações de equilíbrio independentes necessárias para resolver o problema. As categorias são:

I. Categoria 1: O equilíbrio de forças, todas concorrentes no ponto O, requer todas as três equações de força, mas nenhuma equação de momento, porque o momento das forças em torno de qualquer eixo que passe por O vale zero.

II. Categoria 2: O equilíbrio de forças está em um plano e é concorrente em um ponto O. Requer apenas as duas equações de força, pois o somatório de momentos em relação ao ponto O é nulo.

III. Categoria 3: O equilíbrio de forças paralelas requer apenas uma equação de força, aquela na direção das forças, e duas equações de momento em torno dos eixos (𝑦 𝑒 𝑧), que são paralelas à direção das forças.

IV. Categoria 4: O equilíbrio de um sistema geral de forças requer todas as três equações de força e todas as três equações de momento.

É CORRETO o que se afirma em:

As Leis de Newton fornecem as condições nas quais uma partícula sujeita a forças está em equilíbrio estático. Em problemas de equilíbrio de partículas, a partícula considerada pode representar apenas uma partícula de um corpo ou estrutura, ou uma parte do corpo ou estrutura, ou todo o corpo ou estrutura. Ao aplicar a somatória de forças na partícula, todas as forças que são aplicadas à partícula devem ser incluídas. Essas forças têm diversas origens, como segue:

I. Algumas das forças podem ser devidas à interação das partículas com o seu ambiente, tais como o peso devido à gravidade, a força do vento soprando contra a estrutura, as forças de atração magnética de objetos próximos, etc.

II. Algumas das forças podem ser devidas a elementos estruturais que estão ligados (ou contidos) na partícula. Por exemplo, se uma partícula específica tem um cabo ligado a ela, o cabo normalmente irá aplicar uma força à partícula.

III. Algumas das forças podem ser devidas aos apoios. Por exemplo, se uma partícula (ou corpo que a partícula representa) está colada a uma superfície, a cola normalmente irá aplicar forças à partícula. Chamamos essas forças de forças de fixação.

IV. Quando utilizarmos a forma escalar, vamos calcular os componentes das forças nas direções 𝑥 𝑒 𝑦 e somar as forças em cada uma dessas direções.

É CORRETO o que se afirma em:

A maneira como um objeto é apoiado determina a sua fixidez, e se é estaticamente determinado ou indeterminado. Esses conceitos são definidos como segue:

I. Fixidez completa: tem apoios que são suficientes em número e disposição, para que o corpo seja completamente fixo no espaço e não experimente nenhum movimento em qualquer direção sob a ação de algum conjunto possível de forças.

II. Fixidez parcial: tem apoios que irão permitir seu movimento em somente uma direção. Não interessa se esse movimento seja gerado pela força e/ou momento que são aplicados, e se o corpo está inicialmente em movimento.

III. Sem fixidez: não tem apoios e está totalmente livre para se deslocar e girar no espaço.

IV. Corpo estaticamente determinado: as equações de equilíbrio da estática são suficientes para determinar todas as forças desconhecidas e/ou outras incógnitas que aparecem nas equações de equilíbrio.

V. Corpo estaticamente indeterminado: as equações de equilíbrio da estática não são suficientes para determinar todas as forças desconhecidas e/ou outras incógnitas que aparecem nas equações de equilíbrio.

É CORRETO o que se afirma em:

A Lei n.º 14.230 (25/10/2021 – que alterou a Lei n.º 8.429, de 02/06/1992) dispõe sobre a improbidade administrativa e apresenta o que constitui ato de improbidade administrativa. Neste contexto, avalie as afirmativas a seguir.

I. Utilizar, em obra ou serviço particular, qualquer bem móvel, de propriedade ou à disposição de qualquer das entidades referidas no art. 1º desta Lei, bem como o trabalho de servidores, de empregados ou de terceiros contratados por essas entidades.

II. Receber vantagem econômica de qualquer natureza, direta ou indireta, para fazer declaração falsa sobre qualquer dado técnico que envolva obras públicas ou qualquer outro serviço ou sobre quantidade, peso, medida, qualidade ou característica de mercadorias, ou bens fornecidos a qualquer das entidades referidas no art. 1º da Lei.

III. Adquirir, para si ou para outrem, no exercício de mandato, de cargo, de emprego ou de função pública, e em razão deles, bens de qualquer natureza, decorrentes dos atos descritos no caput deste artigo, cujo valor seja desproporcional à evolução do patrimônio ou à renda do agente público, assegurada a demonstração pelo agente da licitude da origem dessa evolução.

IV. Facilitar ou concorrer, por qualquer forma, para a indevida incorporação ao patrimônio particular, de pessoa física ou jurídica, de bens, de rendas, de verbas ou de valores integrantes do acervo patrimonial das entidades referidas no art. 1º da Lei.

É CORRETO o que se afirma em:

De acordo com a Lei n.º 12.846 (01/8/2013), conhecida como Lei Federal de Anticorrupção, avalie as afirmativas a seguir com relação ao que seja ato lesivo à administração pública nacional ou estrangeira.

I. Obter vantagem ou benefício indevido, de modo fraudulento, de modificações ou prorrogações de contratos celebrados com a administração pública, sem autorização em lei, no ato convocatório da licitação pública ou nos respectivos instrumentos contratuais.

II. Manipular ou fraudar o equilíbrio econômico-financeiro dos contratos celebrados com a administração pública.

III. Criar, de modo fraudulento ou irregular, pessoa jurídica para participar de licitação pública ou celebrar contrato administrativo.

IV. Dificultar atividade de investigação ou fiscalização de órgãos, entidades ou agentes públicos, ou intervir em sua atuação, exceto no âmbito das agências reguladoras e dos órgãos de fiscalização do sistema financeiro nacional.

É CORRETO o que se afirma em:

Um corpo pode ser submetido a vários tipos de cargas externas, todavia, qualquer uma delas pode ser classificada como uma força de superfície ou uma força de corpo. Essas forças geram forças internas num corpo deformável.

Pode-se afirmar sobre as forças internas:

I. Força Normal N: Essa força age perpendicularmente à área e se desenvolve sempre que as cargas externas tendem a empurrar ou puxar os dois segmentos do corpo.

II. Força de Cisalhamento, V: A força de cisalhamento encontra-se no plano da área e é desenvolvida quando as cargas externas tendem a provocar deslizamento de um dos segmentos do corpo sobre o outro.

III. Momento de Torção ou Torque, T: Esse efeito é desenvolvido quando as cargas externas tendem a torcer um segmento do corpo com relação ao outro.

IV. Momento Fletor, M: O momento fletor é causado pelas cargas externas, que tendem a fletir o corpo em torno de seu próprio eixo.

É CORRETO o que se afirma em:

Referente ao Código de Conduta Ética da Celesc, são considerados diversos princípios e condutas a serem seguidos por todo e qualquer profissional que realize atividades em nome da empresa, presencial ou em ambiente digital. Avalie as alternativas abaixo e assinale aquela que NÃO se constitui ou faz parte das Regras Gerais do Código de Código de Conduta Ética da Celesc.

A nova lei de licitações descreve o projeto básico como: conjunto de elementos necessários e suficientes, com nível de precisão adequado para definir e dimensionar a obra ou o serviço, ou o complexo de obras, ou de serviços objeto da licitação, elaborado com base nas indicações dos estudos técnicos preliminares, que assegure a viabilidade técnica e o adequado tratamento do impacto ambiental do empreendimento e que possibilite a avaliação do custo da obra e a definição dos métodos e do prazo de execução, devendo conter determinados elementos. Avalie as afirmativas a seguir:

I. Informações que possibilitem o estudo e a definição de métodos construtivos, de instalações provisórias e de condições organizacionais para a obra, sem frustrar o caráter competitivo para a sua execução.

II. Levantamentos topográficos e cadastrais, sondagens e ensaios geotécnicos, ensaios e análises laboratoriais, estudos socioambientais e demais dados e levantamentos necessários para execução da solução escolhida.

III. Soluções técnicas globais e localizadas, suficientemente detalhadas, de forma a evitar, por ocasião da elaboração do projeto executivo e da realização das obras e montagem, a necessidade de reformulações ou variantes quanto à qualidade, ao preço e ao prazo inicialmente definidos.

IV. Identificação dos tipos de serviços a executar e dos materiais e equipamentos a incorporar à obra, bem como das suas especificações, de modo a assegurar os melhores resultados para o empreendimento e a segurança executiva na utilização do objeto, para os fins a que se destina, considerados os riscos e os perigos identificáveis, sem frustrar o caráter competitivo para a sua execução.

V. Subsídios para montagem do plano de licitação e gestão da obra, compreendidos a sua programação, a estratégia de suprimentos, as normas de fiscalização e outros dados necessários em cada caso.

É CORRETO o que se afirma em:

Recentemente, o Brasil adotou a norma NBR ABNT 17047 de levantamento cadastral territorial para registro público. No tocante à precisão e tolerâncias presentes na norma, assinale a alternativa INCORRETA.

Recentemente houve uma atualização da NBR 14.166 (RRCM – Rede de Referência Cadastral Municipal) onde, na nova versão da norma (2022), houve a apresentação da hierarquia dos vértices da RRCM (Rede de Referência Cadastral Municipal), na qual estes vértices devem ser ordenados em função do grau de determinação posicional em relação ao SGB (Sistema Geodésico Brasileiro). Assim sendo, assinale a alternativa que corresponde à sequência CORRETA de classificação (hierarquia) desses vértices.

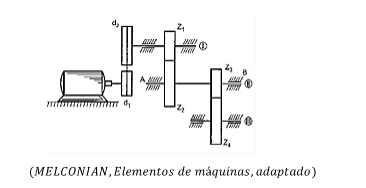

Para transmitir potência de uma árvore à outra, podemos utilizar conjuntos de engrenagens, conforme mostrado na figura.

Com relação à transmissão de potência, assinale a alternativa CORRETA.

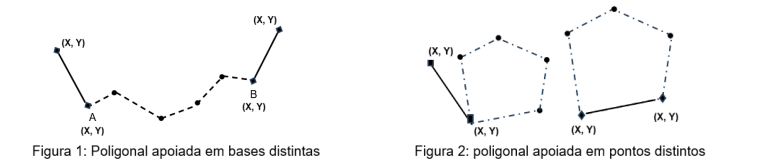

Na NBR de Execução de Levantamento Topográficos (ABNT NBR 13.133/2021) as poligonais passam a ser classificadas de duas maneiras: I) poligonal principal (PP) e II) poligonal secundária (PS). Para a realização e desenvolvimento do levantamento topográfico, essas poligonais passam a se constituir, geometricamente, em poligonal apoiada em bases formadas por pontos distintos (figura 1) e poligonais apoiadas em dois pontos distintos (figura 2).

Diante disso, assinale a alternativa CORRETA.

Assinale qual das seguintes afirmações descreve CORRETAMENTE uma das principais vantagens do uso de CAD (Computer Aided Design) na produção de mapas, em comparação com SIG (Sistemas de Informação Geográfica).

Cada sensor, LiDAR e RADAR, possui distintamente três partes essenciais. Além disso, eles operam em diferentes comprimentos de onda. Qual é o comprimento de onda de operação média para cada sensor?

As constelações de satélites com sensores multiespectrais coletam dados em uma porção limitada do espectro eletromagnético, geralmente entre cinco e dez bandas, as quais incluem as bandas RGB (vermelho, verde e azul – as três cores primárias) e bandas no infravermelho. Por outro lado, os satélites que dispõem de sensores hiperespectrais são capazes de distinguir milhares de bandas individuais do espectro de luz. Desta forma, pode-se afirmar que os dois distintos sensores, respectivamente, são utilizados para:

A convecção pode ser classificada como convecção natural (ou livre) ou forçada, dependendo de como o movimento do fluido é iniciado. Na convecção forçada, o fluido é forçado a escoar sobre a superfície ou dentro de um tubo por meios externos, como bomba ou ventilador. Na convecção natural, qualquer movimento do fluido é causado por meios naturais, como o efeito empuxo, que se manifesta com fluidos quentes subindo e fluidos frios descendo. A experiência mostra que a transferência de calor por convecção depende fortemente das propriedades do fluido, como viscosidade dinâmica, condutividade térmica, densidade e calor específico, assim como da velocidade do fluido. Ela também depende da geometria e da rugosidade da superfície sólida, além do tipo de escoamento do fluido (modo laminar ou turbulento).

Considerando o texto apresentado, avalie as asserções a seguir e a relação proposta entre elas.

I. Todas as observações experimentais indicam que a temperatura do fluido é maior próximo à superfície do que nas camadas adjacentes do fluido.

PORQUE

II. O fluido, em contato direto com um sólido, “adere” à superfície por causa dos efeitos viscosos, atingindo repouso completo na superfície, onde não há escorregamento.

A respeito dessas asserções, assinale a opção CORRETA.
