Um circuito possui amperímetro com resistência interna Ri = 0,8 Ω e fundo de escala (máxima corrente que ele pode medir) de 30 mA. Considerando que desejamos medir uma corrente de até 100 mA, determine a resistência R que devemos colocar em paralelo com esse aparelho, para que ele seja capaz de realizar essa medida.

Considere o esquema abaixo mostrando um gerador elétrico, onde E é a força eletromotriz, r é resistência interna e R é uma carga resistiva. Determine a potência útil do gerador.

Dados:

i= intensidade de corrente elétrica no circuito

E=30V

r=1Ω

R=3Ω

Um técnico possui três pilhas velhas, cujo invólucro informa que são de 1,5 V cada. Essas pilhas são corretamente instaladas em uma lanterna que para operar precisa ser alimentada com 4,5 V. Considerando que a lanterna e a sua lâmpada estão em perfeito estado e que, após a instalação das pilhas, a lâmpada não acende, pode-se concluir corretamente que:

A NBR 13570 trata das instalações elétricas em locais de afluência de público e seus requisitos específicos. Considerando o que dispõe a norma mencionada, avalie os seguintes enunciados:

I- quanto a iluminação, em ambientes com área superior a 100 m², acessíveis ao público, devem ser previstos no mínimo dois circuitos terminais de iluminação.

II- quanto as tomadas de corrente, para equipamentos com corrente nominal superiora 16 A, devem ser previstos circuitos terminais independentes.

III- quanto a iluminação, as lâmpadas instaladas em locais acessíveis ao público, situadas a uma altura inferior a 2,50 m do piso acabado, devem ser dotadas de proteção específica contra choques ou outras ações mecânicas.

IV- quanto a instalação de cabos, pode ser permitida a instalação de cabos diretamente embutidos em alvenaria, quando necessário.

Dos enunciados acima, pode-se afirmar que:

Considerando que um sistema trifásico desequilibrado a 4 fios alimenta cargas exclusivamente monofásicas e cujas correntes são: Ia=50A, Ib=70A e Ic=80ª. Determine a corrente que circula no condutor neutro desse sistema.

Dados: =2,6

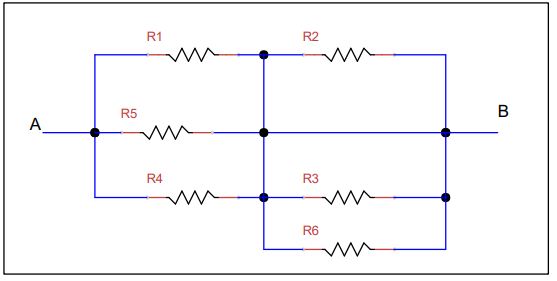

No circuito digital abaixo, determine a resistência equivalente entre A e B.

Dados: R1=R2=R3=R4=R5=R6=30 Ω

Um dado amplificador tem um sinal de tensão de entrada de 16 µV e um sinal de voltagem de saída de 1600 µV. Determine o ganho em decibéis para este amplificador, sabendo-se que as impedâncias de entrada e saída são iguais.

Considerando o que preconiza a norma NBR 5410, o comprimento máximo de trechos retilíneos e contínuos de tubulação, sem interposição de caixas ou equipamentos, para linhas em áreas externas, em um trecho de tubulação, sem curvas, de uma obra poderá ter um comprimento máximo de:

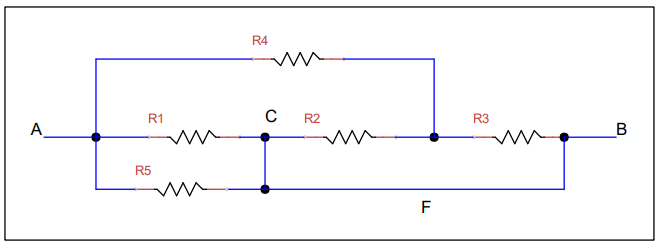

No esquema abaixo, temos 5(cinco) resistores R1, R2, R3, R4 e R5 e um fio ideal F. Determine a resistência equivalente R_AB entre os terminais A e B.

Dados: R1=50Ω; R2=30Ω; R3=60Ω; R4=80Ω; R5=50Ω

Uma barra magnética homogênea AB, de peso P = 40 N e comprimento L=2,0 m, está montada horizontalmente e pendurada por dois fios condutores verticais. Esta barra está imersa em um campo magnético uniforme, horizontal e perpendicular a ela de intensidade B =2,0 T. Determine a intensidade da corrente que deve passar pela barra para que os fios verticais não sofram tração devido ao peso da barra.

Um motor de indução cuja saída é 2 HP tem rendimento de 80% e fator de potência 0,5 atrasado. Determine a potência aparente N e a potência reativa Q desse motor.

Dado: =1,8

1HP = 740 W

Uma tensão v=600 cos(2500t - 20^o) está aplicada a um circuito composto de uma resistência R em série com um capacitor C. Determine a corrente i desse circuito.

Com base no diagrama de classes acima, avalie as seguintes afirmativas:

I – O atributo acelerador da classe Transporte estará disponível para ser utilizado pela classe Automóvel, pois a relação entre as duas é de generalização.

II – Existem 4 atributos privados e 1 protegido ao todo no diagrama.

III – O método iniciarViagem() da classe Transporte pode ser reimplementado na classe Automóvel sem afetar o seu comportamento original.

É correto apenas o que se afirma em

Considere as seguintes Tabelas de um banco de dados:

-

-

-

-

Assinale a alternativa correta:

Considere o seguinte esquema:

Carro(chassi,marca,modelo,ano);

Vendedor(cpf,nome,salario);

Venda(chassicarro,cpfvendedor,valor);

Usando a álgebra relacional, assinale a alternativa abaixo que representa a consulta que retorna somente os números de chassi dos carros que foram vendidos pelo vendedor com o cpf de número 0111:

Analise o seguinte shell script desenvolvido para o Linux:

#!/bin/bash

COUNT=0

for i in 'ls' do

COUNT=$((COUNT+1))

done

echo "$COUNT"

O script ao ser executado imprime no console o

Considere o seguinte programa escrito em Java:

public class Somatorio{

static int soma(int a, int b){return a+b;}

static float soma(float a, float b){return a-b;}

static double soma(float a, double b){return a*b;}

static double soma(double a, float b){return 4*(a+b);}

static double soma(int a, float b){return 2*(a-b);}

public static void main(String[] args){

System.out.print(Somatorio.soma(10d,2));

}

}

Ao ser executado, o programa gera o seguinte resultado na tela de comando:

Considere o algoritmo abaixo em pseudocódigo:

Função XP(a: inteiro)

Início

Se (a<0) então para “erro”;

Se (a==0) então retorna 1;

Se (a==1) então retorna 1;

Se (a>1) então retorna (a* XP(a-1));

Fim

Para as chamadas XP(3), XP(5) e XP(6) têm-se os seguintes resultados, respectivamente:

A threads é a unidade básica de utilização de CPU, sendo uma ferramenta importante para compartilhar recursos do sistema, bem como para melhorar a execução de programas. Com relação a esse assunto afirma-se que:

I – Threads possibilitam reduzir a alocação de recursos do sistema, além de diminuir o overhead na criação, troca e eliminação de processos.

II – Threads em modo usuário são implementadas pelos usuários e não pelo sistema operacional. Apesar disso, tais threads são gerenciadas e sincronizadas pelo sistema operacional.

III – Threads em modo kernel são implementadas diretamente pelo núcleo do sistema operacional, através de chamadas a rotinas do sistema que oferecem todas as funções de gerenciamento e sincronização.

É correto apenas o que se afirma em

A seguinte Figura apresenta curvas de taxa de erro de bit em função da Razão Sinal Ruído (RSR) para algumas modulações QAM. Um determinado enlace de comunicação possui uma RSR de 18 dB. Sabe-se que neste enlace se deseja maximizar a velocidade de transmissão e ao mesmo garantir uma taxa de erro máxima de 10^-3 . Tendo por base esses requisitos e as modulações apresentadas na Figura, então se conclui que
