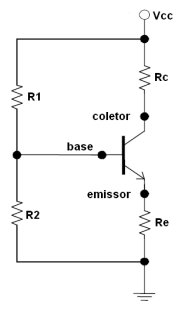

Considere a polarização de um transistor apresentado no circuito abaixo:

A tensão Vcc desse circuito é de 12 V e a corrente no emissor é igual a 4mA. Os resistores R_e e R_c são iguais, respectivamente, a 200 Ω e a 1200 Ω. As quedas de tensão, em volts, nos resistores R_e e R_c são, respectivamente, iguais a

As grandezas fasoriais de um sistema trifásico podem ser decompostas em componentes simétricos. Considerando o operador , a tensão _C , em função de seus componentes simétricos, é igual a

A velocidade do rotor de um motor de indução que opera na frequência de 50 Hz é 980 rpm. Sabendo‐se que o seu escorregamento é de 2 %, assinale a opção que indica o número de polos desse motor.

Sob o ponto de vista de segurança em instalações elétricas de baixa tensão, o esquema de aterramento mais seguro é o

Os dispositivos de proteção existentes nos geradores elétricos síncronos de grande porte visam preservar o equipamento e manter a segurança dos operadores.

Na situação da perda de campo do gerador, deve entrar em operação a proteção

Um dado equipamento, cujos valores nominais de potência e tensão são 5 MVA e 50 kV, está localizado no setor de um sistema, onde os valores de potência e tensão de bases são iguais a 1 MVA e 10 kV.

Sabendo‐se que a reatância desse equipamento é 0,1 p.u., o valor dessa reatância ajustada para as bases é

A respeito de um sistema trifásico estrela‐estrela, analise as afirmativas a seguir.

I. Na configuração a três fios equilibrado, as tensões de fase da fonte são diferentes das tensões de fase da carga.

II. Na configuração a quatro fios equilibrado, a corrente de neutro é zero.

III. Na configuração a três fios desequilibrado, o somatório das correntes no neutro da carga é zero.

Assinale

A seletividade do sistema de proteção de uma instalação elétrica é a propriedade de isolar o setor faltoso, de modo que o sistema fique o mais operante possível.

As curvas dos relés A e B apresentadas acima correspondem ao tipo de seletividade para correntes de curto‐circuito baseada em

Uma carga trifásica de 8.000 VA possui fator de potência indutivo igual a 0,866. Sabe‐se que a potência reativa resultante para que o fator de potência se eleve a 0,92 capacitivo, é de 3.126 Var. O banco de capacitores necessário para esse novo fator de potência é

Um sistema elétrico trifásico teve em sua linha de distribuição um curto‐circuito (falta) em uma de suas fases para o terra. A tensão de base no local da falta é de 220 V e a tensão de pré‐falta igual a 198 V. Sabe‐se que o somatório das resistências de sequências zero, positiva e negativa é igual a 96,8 Ω, visto do ponto da falta.

Sabendo‐se que a potência de base é igual a 1.000 VA, a corrente de falta, em p.u., é

Um circuito terminal de uma instalação elétrica de baixa tensão com esquema de aterramento TN‐S alimenta um equipamento elétrico. A configuração da fonte de alimentação é estrela e esse equipamento é alimentado por duas fases, sendo a tensão de fase da fonte igual a 127 V. Sabe‐se que uma das fases que alimenta esse equipamento entra em contato franco com a carcaça, fazendo com que o operador desse equipamento seja submetido a um choque elétrico através dessa carcaça.

Desprezando qualquer resistência de contato e que a resistência entre os pés do operador e o terra é desprezível, a ddp desse choque, em volts, é

Considere as afirmativas a respeito do sistema abaixo:

I. O sistema é instável.

II. O sistema possui um polo igual a –2.

III. O sistema é criticamente estável.

Assinale:

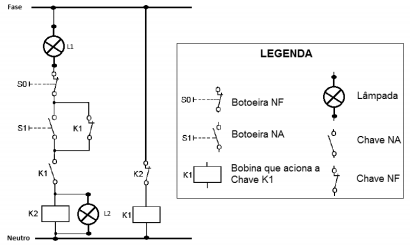

Considere o circuito de comando a seguir.

Os estados das lâmpadas L1 e L2 em regime permanente, antes e depois do acionamento da botoeira SO (botoeira NF), são, respectivamente,

Uma carga elétrica monofásica residencial, de 3960 W e fator de potência de 0,9, é alimentada por um circuito de 20 m de comprimento. Sabendo‐se que a tensão de alimentação é 110 V e que a queda de tensão deve ser no máximo igual a 2%, a queda de tensão unitária máxima, em V/(A.km), do fio desse circuito é

Um circuito elétrico alimenta um motor trifásico que opera em regime permanente em sua potência mecânica máxima de 10 HP. Sabe‐se que a tensão de alimentação desse motor é de 200 V, o rendimento 0,8 e o fator de potência 0,625.

A corrente elétrica solicitada por esse motor e sua potência elétrica ativa são, respectivamente, iguais a

_{Dado: 1 HP = 746 W}

O método PERT/CPM permite o controle de uma obra ou projeto no tempo. Uma dada atividade de uma obra possui tempos otimista, pessimista e mais provável, de 6, 8 e 16 unidades de tempo – u.t..

Para essa atividade, o tempo mais provável e a variância, em unidades de tempo, são iguais a

Um sistema trifásico estrela‐delta (fonte em estrela e carga em delta) é constituído por uma fonte simétrica e uma carga desequilibrada.

A respeito desse sistema, assinale a afirmativa correta.

Considere o Diagrama PERT/CPM e o quadro de atividades, referentes a execução de uma obra. O quadro de atividades apresenta as atividades e os tempos esperado e acelerado para cada atividade.

O tempo de execução dessa obra e o tempo após a aceleração em três unidades de tempo – u.t. da atividade E são iguais a

O tempo esperado para a conclusão de um dado projeto é de 93 em unidades de tempo ‐ u.t. com uma variância de 9 u.t.. O fator de probabilidade Z da tabela de distribuição normal, a fim de que esse projeto seja concluído no tempo estabelecido com uma probabilidade de 84%, é igual a 1 (um).

O tempo estabelecido para a conclusão desse projeto, e, u.t., é

O trabalhador para exercer suas atividades em eletricidade deve atender a alguns requisitos.

Com relação a esses requisitos, assinale V para a afirmativa verdadeira e F para a falsa.

( ) O trabalhador deverá realizar um treinamento de reciclagem a cada cinco anos.

( ) O trabalhador é considerado qualificado se tiver a comprovação de conclusão de curso específico na área elétrica reconhecido pelo Sistema Oficial de Ensino.

( ) O trabalhador é considerado legalmente habilitado se for previamente qualificado.

As afirmativas são, respectivamente,
