Num escritório são instaladas 10 lâmpadas LED de 12 W que funcionarão, em média, 5 horas por dia. Ao final do mês, sabendo-se que o valor do kWh é R$ 0,50. Determine o valor, em reais, do consumo em iluminação. Observação: Considere mês útil: 20 dias.
Uma fonte de tensão CA de 200 V/0° alimenta uma carga Z= 2,5 /-60° Ohms. Determine a Corrente I no circuito.
Considere o triângulo de potências da Figura 16 e analise as assertivas abaixo:
Figura 16
I. A potência Ativa é de 149,2 kW.
II. A potência reativa é de 175,5 kVA.
III. Se quisermos ajustar o fator de potência para 100%, precisamos acoplar na instalação uma carga reativa de 92,4 kvar e ângulo igual a +φ.
Quais estão corretas?
Com base na Figura 15:

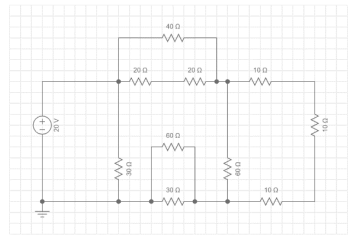

Figura 15
Determine a corrente do sistema.
A Tabela 1 apresenta um extrato da tabela utilizada para correção do fator de potência. Considere uma instalação com carga de 100 kW, com fator de potência (FP) de 80%. Qual seria o valor da carga reativa necessária para alterar o FP para 95%?
FATOR DE POTÊNCIA | ||||||||||||||||
Original |
Desejado |
|||||||||||||||
0,85 |
0,86 |
0,87 |
0,88 |
0,89 |
0,90 |
0,91 |
0,92 |
0,93 |
0,94 |
0,95 |
0,96 |
0,97 |
0,98 |
0,99 |
1,00 |
|
0,76 |
0,235 |
0,262 |
0,288 |
0,315 |
0,343 |
0,371 |
0,399 |
0,429 |
0,460 |
0,492 |
0,526 |
0,563 |
0,604 |
0,652 |
0,712 |
0,855 |
0,77 |
0,209 |
0,236 |
0,262 |
0,289 |
0,317 |
0,345 |
0,373 |
0,403 |
0,434 |
0,466 |
0,500 |
0,537 |
0,578 |
0,626 |
0,680 |
0,829 |
0,78 |
0,182 |
0,209 |
0,235 |
0,262 |
0,290 |
0,318 |
0,346 |
0,376 |
0,407 |
0,439 |
0,473 |
0,510 |
0,551 |
0,599 |
0,659 |
0,802 |
0,79 |
0,156 |
0,183 |
0,209 |
2,236 |
0,264 |
0,292 |
0,320 |
0,350 |
0,381 |
0,413 |
0,447 |
0,484 |
0,525 |
0,573 |
0,633 |
0,776 |
0,80 |
0,130 |
0,157 |
0,183 |
0,210 |
0,238 |
0,266 |
0,294 |
0,324 |
0,355 |
0,387 |
0,421 |
0,458 |
0,499 |
0,547 |
0,609 |
0,750 |
Tabela 1
A Figura 14 apresenta um Diagrama Unifilar sobre o qual é possível afirmar que:
Figura 14

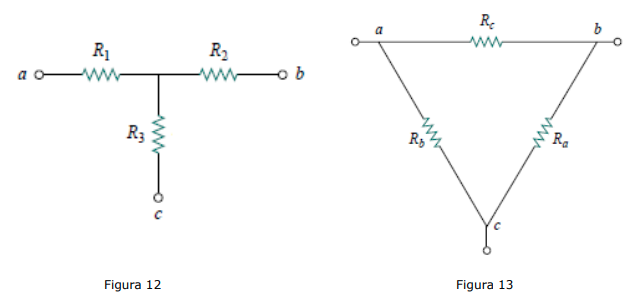

Observe o circuito Estrela da Figura 12 e determine o circuito Delta equivalente (Figura 13), sabendo que: R1 = 10 Ohms, R2 = 20 Ohms e R3 = 40 Ohms.

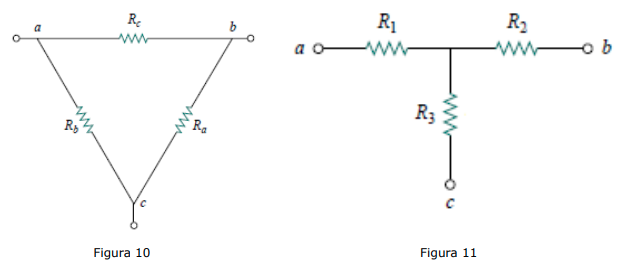

Observe o circuito Delta da Figura 10 e determine o circuito Estrela equivalente (Figura 11), sabendo que: Ra = 30 Ohms, Rb = 20 Ohms e Rc = 50 Ohms.
Sobre a Figura 9, assinale a alternativa correta.
Figura 9

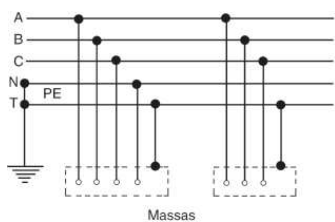

Com referência aos esquemas de aterramento e de proteção associado, observe a Figura 7 e assinale a alternativa correta.
Figura 7
No laboratório de sistemas de energia deverá ser instalado um motor CA trifásico. Nele, existe uma plaqueta com a instrução de utilizar partida estrela-triângulo. Na mesma plaqueta consta o tempo recomendado de partida. Para a realização da instalação deve-se verificar se o quadro de entrada possui alimentação __________. Em seguida devem ser ligados os terminais de alimentação do motor (_________ terminais), em uma contatora estrela-triângulo com temporizador (ajustar tempo de comutação de partida recomendado pelo fabricante) no quadro de comando.
Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.
Sejam dois resistores, 120 Ohms e 60 Ohms, e uma fonte de tensão de 12 V. Neste sentido, analise as assertivas abaixo e assinale a alternativa correta.
I. Os resistores ligados em série na fonte produzirão uma corrente maior do que ligados em paralelo na fonte.
II. Os resistores tanto ligados em série quanto em paralelo, terão uma resistência equivalente de 90 Ohms.
III. Os resistores ligados em paralelo na fonte produzirão uma corrente maior do que ligados em série na fonte.
IV. Os resistores ligados em paralelo terão o valor da resistência equivalente igual a 1/3 do resistor de maior valor.

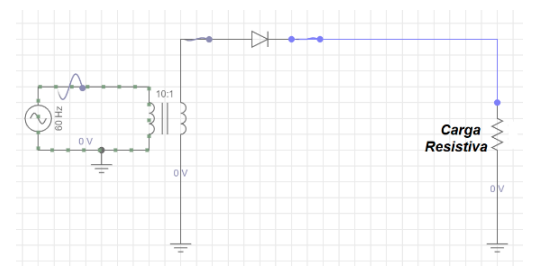

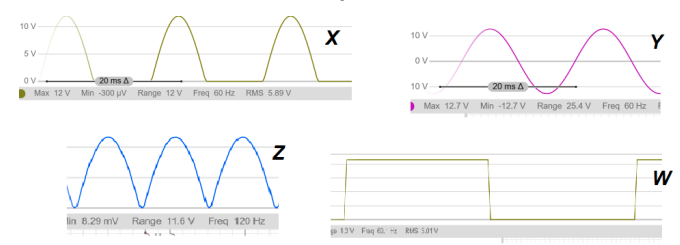

Analise o circuito da Figura 5, os gráficos da Figura 6 e assinale a alternativa correta.
Figura 5
Figura 6
Para fins de conferência, necessita-se determinar a potência consumida por um equipamento que está ligado a uma fonte de tensão de _______ de Corrente Continua (CC). Para a realização do trabalho, está à disposição um multímetro, e material básico de bancada (ferramentas, fios, conectores dentre outros). Deve-se medir a __________ que é fornecida pela fonte, selecionando o modo de medida em ______ CC (modo _________) no multímetro e acoplando-o diretamente nos terminais de saída da fonte, que deve estar ligada e sem carga (desconectar o equipamento da fonte) e efetuar leitura da tensão. Depois, desacople o multímetro da fonte, selecione o modo de medida em __________ CC (modo ____________) e, usando o material de bancada, acople o multímetro em uma das saídas da fonte (ligada) com um dos terminais de alimentação do equipamento, de forma que nessa condição o multímetro estará em série com o equipamento. Efetue a leitura de Corrente. A potência consumida pelo equipamento será obtida diretamente por: (leitura de ________) x (leitura de _____).
Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.
Observe o Diagrama Unifilar representado na Figura 4 e assinale a alternativa correta.

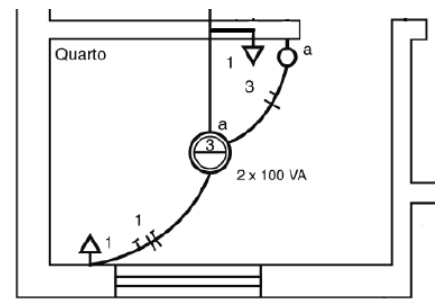

Figura 4
Um equipamento possui duas fontes independentes, uma para o circuito eletrônico, outra para energizar um motor CC de 12V de alimentação. Durante a montagem do equipamento, notou-se a falta da fonte DC do motor, e então, foi utilizada uma fonte disponível de 6V. Nessas condições, assinale a alternativa correta.
Observe a Figura 3, na qual o resistor de 2 Ohms representa a Resistência interna da fonte de tensão de 6V, e assinale a alternativa correta.
Figura 3
Após uma prática realizada em bancada, foram devolvidos para armazenagem três resistores.
OBSERVAÇÃO: A sequência dos resistores 1, 2 e 3 abaixo correspondem a leitura da 1ª Listra – 2ª Listra – 3ª Listra e 4ª Listra, respectivamente.
R1: Laranja – laranja – vermelho – tolerância: dourado.
R2: Amarelo – violeta – marrom – tolerância: dourado.
R3: Marrom – preto – amarelo – tolerância: dourado.
Assinale a alternativa correta para que os componentes sejam adequadamente armazenados.
Observe a Figura 2 abaixo e assinale a alternativa correta.
Figura 2
Duas cargas resistivas de 30 Ohms e 60 Ohms estão ligadas em paralelo, e este circuito de cargas paralelas está ligado a uma fonte de alimentação DC de 10 V. Assinale a alternativa correta.
