A: Lâmpada de descarga; B: Lâmpada de LED; C: Lâmpada de descarga; D: Lâmpada incandescente.

A: Lâmpada incandescente; B: Lâmpada de LED; C: Lâmpada de descarga; D: Lâmpada de descarga.

A: Lâmpada incandescente; B: Lâmpada de descarga; C: Lâmpada de descarga; D: Lâmpada de LED.

A: Lâmpada incandescente; B: Lâmpada incandescente; C: Lâmpada incandescente; D: Lâmpada de LED.

A: Lâmpada de LED; B: Lâmpada de LED; C: Lâmpada de LED; D: Lâmpada de LED.

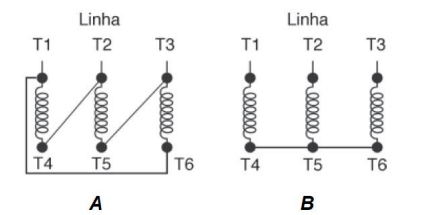

Figura A é uma ligação em estrela, utilizada para ligação na tensão inferior (220 V); Figura B é uma ligação em triângulo, utilizada para ligação na tensão superior (380 V).

Figura A é uma ligação em estrela, utilizada para ligação na tensão superior (380 V); Figura B é uma ligação em triângulo, utilizada para ligação na tensão inferior (220 V).

Figura A é uma ligação em triângulo, utilizada para ligação na tensão inferior (220 V); Figura B é uma ligação em estrela, utilizada para ligação na tensão superior (380 V).

Figura A é uma ligação em triângulo; Figura B é uma ligação em estrela; esses tipos de ligação independem das tensões de alimentação.

Figura A é uma ligação em triângulo; Figura B é uma ligação em estrela; esses tipos de ligação não são utilizadas na instalação de motores no País.

V = 480 /45° e Potência S = 480k VA /0°

V = 240 /0° e Potência S = 480k VA /0°

V = 240 /45° e Potência S = 2400 VA /0°

V = 240 /0° e Potência S = 2400 VA /0°

V = 240 /0° e Potência S = 4800 VA /-45°

A taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos não seja superior a 53% no caso de um condutor ou cabo; 31% no caso de dois condutores ou cabos; 40% no caso de três ou mais condutores ou cabos.

A taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos não seja superior a 50% independente do número de condutores ou cabos.

A taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos não seja superior a 20% no caso de um condutor ou cabo; 30% no caso de dois condutores ou cabos; 35% no caso de três ou mais condutores ou cabos.

A taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos não seja superior a 53% no caso de cabos de aterramento; 31% no caso de condutores ou cabos de força; 40% no caso de três ou mais condutores de neutro e retorno.

Não existem orientações ou técnicas referente aos eletrodutos, pois os fabricantes definem especificações distintas, necessitando consulta ao catálogo específico do fornecedor.

Apenas I.

Apenas III.

Apenas I e II.

Apenas I e III.

I, II e III.

A área da superfície das placas – quanto menor a área, maior a capacitância; o espaçamento entre as placas – quanto maior o espaçamento, maior a capacitância; a permissividade do material – quanto maior a permissividade, maior a capacitância.

A área da superfície das placas – quanto maior a área, maior a capacitância; o espaçamento entre as placas – quanto menor o espaçamento, maior a capacitância; a permissividade do material – quanto maior a permissividade, maior a capacitância.

A área da superfície das placas – quanto menor a área, maior a capacitância; o espaçamento entre as placas – é indiferente, não afeta a capacitância; a permissividade do material – constante em todos os tipos de capacitores, não afeta a capacitância.

A área da superfície das placas – é indiferente, não afeta a capacitância; o espaçamento entre as placas – quanto menor o espaçamento, maior a capacitância; a permissividade do material – quanto maior a permissividade, maior a capacitância.

Estrutura atômica do silício, a dopagem e a tensão aplicada.

Não é possível. Precisamos desenrolar o indutor de 20 mH até obter os 15 mH.

Não é possível. Precisamos enrolar um indutor desde o início até obter os 15 mH.

Associamos em série dois indutores de 20 mH, e outros dois em série de 10 mH. Essas duas associações serão conectadas em paralelo, formando um indutor de 15 mH.

Associamos em série dois indutores de 10 mH e 20 mH, e novamente outros dois em série de 10 mH e 20 mH. Essas duas novas associações serão conectadas em paralelo, formando um indutor de 15 mH.

Associamos em paralelo dois indutores de 10 mH e 20 mH, e novamente outros dois em paralelo de 10 mH e 20 mH. Essas duas novas associações serão conectadas em série, formando um indutor de 15 mH.

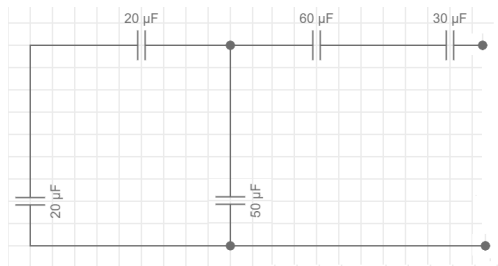

Não é possível calcular uma associação mista de capacitores.

96,31 µF.

9,631 µF.

150 µF.

15 µF.
