As unidades elétricas padrão são definidas em uma ordem específica, são elas:

Assinale a alternativa CORRETA:

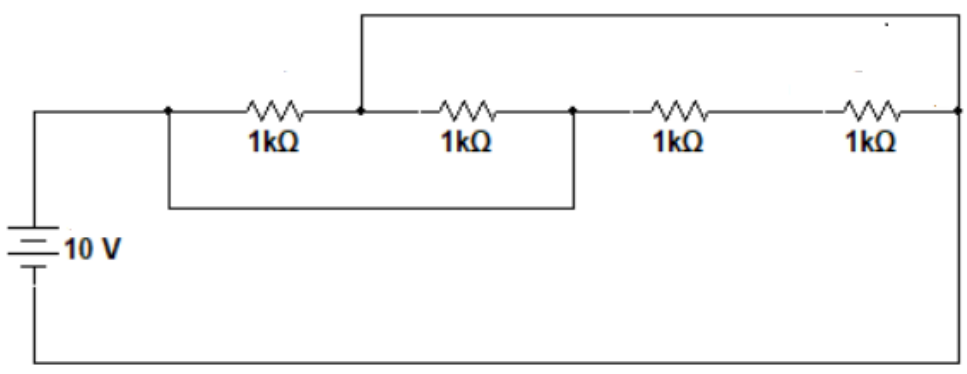

Para o circuito a seguir, determine a tensão sobre o capacitor de 10 µF medida pelo voltímetro. Considere o valor arredondado sem casas decimais e π = 3,14.

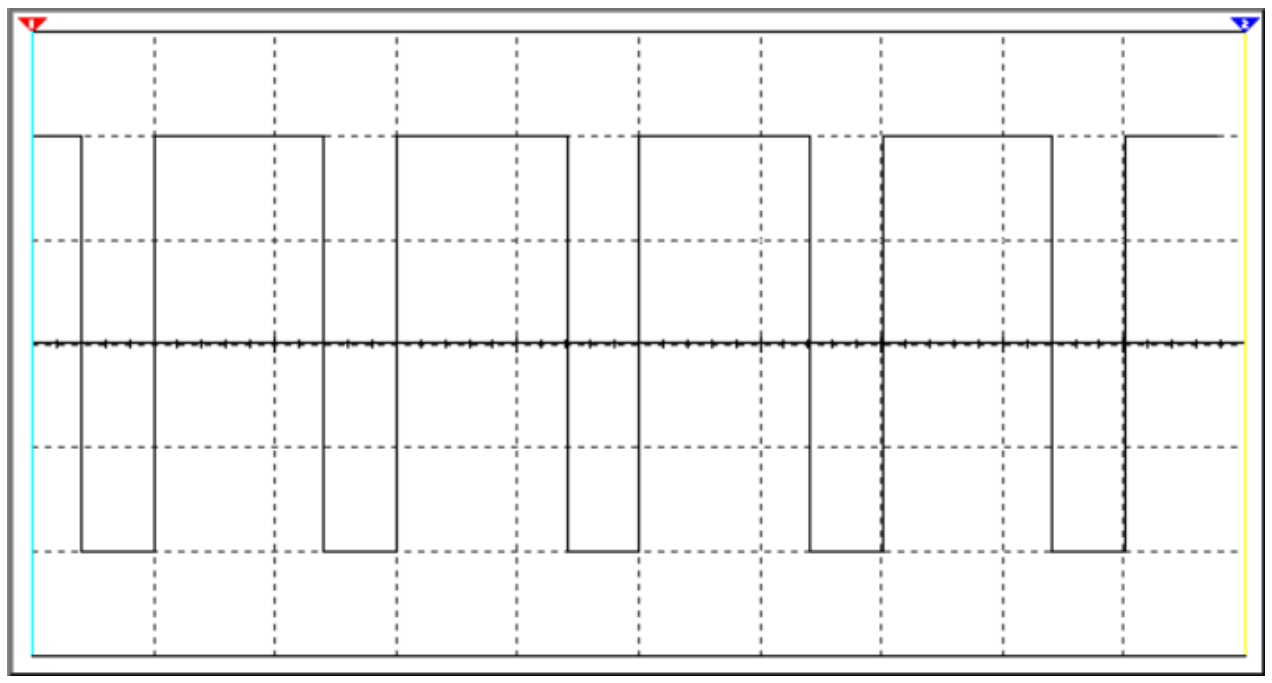

Analise o sinal da onda retangular na tela do osciloscópio da figura abaixo, sabendo que o equipamento está configurado para escala de amplitude de 5 V/Div e para escala de tempo com 100 µs/Div. Determine o valor médio da tensão sem casas decimais.

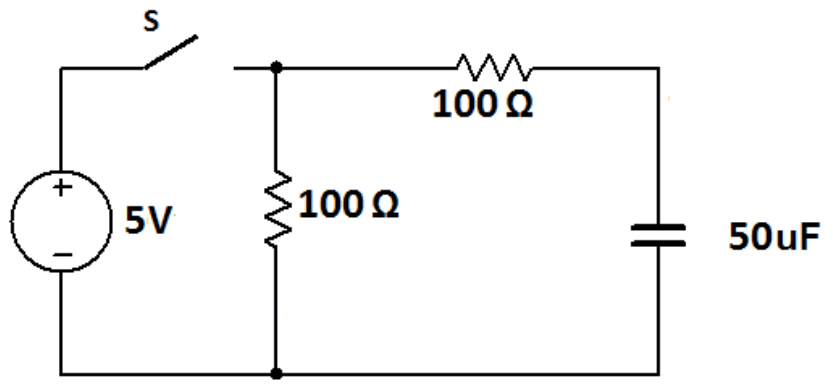

Determine a tensão Vc(t) do capacitor para o circuito a seguir no instante em que a chave é aberta, sabendo que ela estava fechada por um longo tempo.

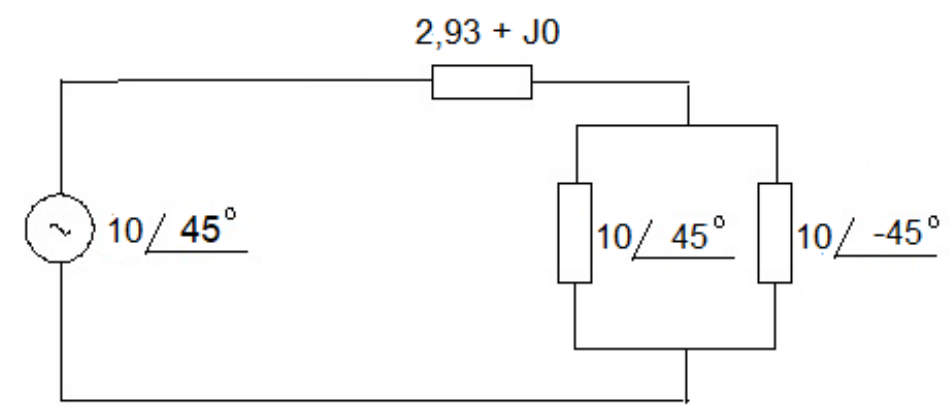

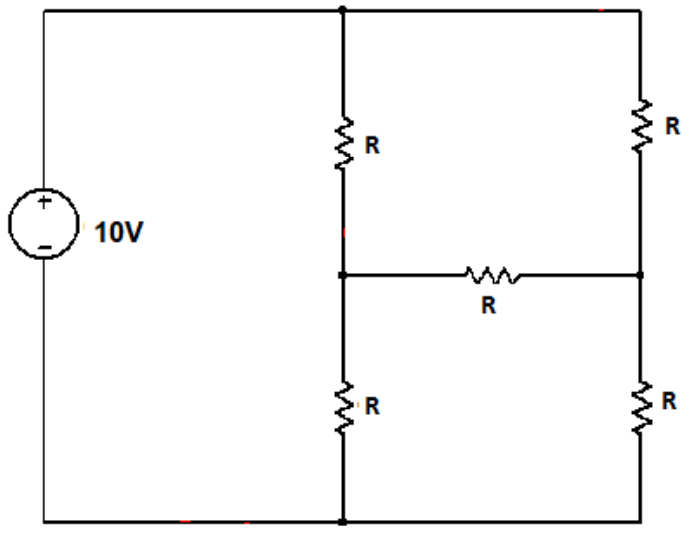

Para o circuito a seguir, determine a corrente fornecida pela fonte.

Sabendo que uma fonte fornece 100 mW, determine o valor de R.

Para o circuito da figura a seguir, determine a potência fornecida pela fonte.

Considere a seguinte planta.

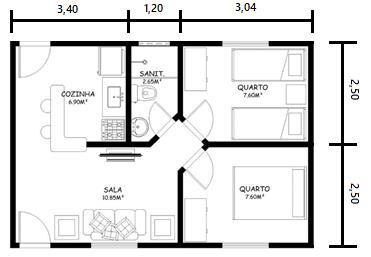

De acordo com a NBR 5410/2004, para efeitos do dimensionamento dos circuitos, assinale qual o total de pontos de tomadas de uso geral que deverá ser previsto para os dois quartos e a sala levando em consideração os critérios da NBR 5410/2004.

Obs. Considere as dimensões da sala 4,60 x 2,50.

Considere os dados de placa nominal do motor elétrico representados na figura abaixo.

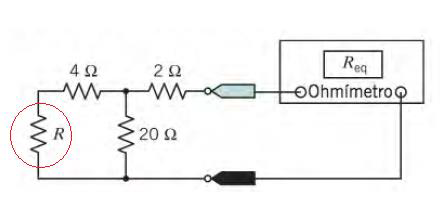

Assinale qual o valor da resistência R para que a resistência equivalente registrada pelo Ohmímetro seja igual a 6 Ω.

Vários fatores influenciam na resistência de um aterramento de um eletrodo ou de uma associação deles, alguns são de extrema importância para um sistema de aterramento satisfatório. Das opções abaixo, assinale a alternativa que apresenta um desses fatores.

Todo circuito ou parte de circuito que necessite ser comandado independentemente de outras partes da instalação deve ser provido de dispositivo de comando funcional. Os dispositivos de comando funcional não precisam seccionar necessariamente todos os condutores vivos do circuito. Plugues e tomadas podem ser empregados como dispositivos de comando funcional, desde que sua corrente nominal não seja superior há:

Uma indústria de pequeno porte, ligado em 13,8 kV, modalidade tarifária horosazonal verde. A indústria tem um consumo médio mensal de 73.920 kWh e a sua demanda máxima faturada foi de 180 kW. Sabendo que a demanda contratada pela indústria é de 160 kW, no final do mês, assinale qual foi o total pago pela indústria no que se refere à demanda.

Tarifa Demanda: R$ 25,70

Um mapa de Karnaugh é uma ferramenta utilizada para simplificar expressões booleanas em sistemas digitais. Considere um sistema digital de quatro entradas representado por um mapa de Karnaugh 4x4, como mostrado na figura abaixo. Assinale a alternativa que apresenta a expressão simplificada correspondente ao seguinte mapa de Karnaugh:

O gráfico abaixo representa a demanda de um dia de uma pequena fábrica. Analisando o gráfico, assinale qual seria o fator de carga para esse dia.

Uma luminária foi instalada em cima de uma mesa conforme a figura abaixo (Instalada verticalmente acima da estação de trabalho). A luminária possui uma intensidade luminosa I igual a 1.800 cd. Sabendo-se que o pé direito local é de 3 m e que a estação de trabalho tem 0,8 m de altura, a iluminância que incide em cima da estação de trabalho é:

Quando um fio condutor, de cobre, por exemplo, é ligado a um gerador, ele se submete a uma diferença de potencial, e um campo elétrico se estabelece em seu interior. O condutor permite que os elétrons livres se movam através dele, mas oferece grande resistência a esse movimento. É como se uma pessoa saísse correndo desesperadamente no meio de uma multidão. Assim, identifique a alternativa que trata de uma denominação para o dito efeito JOULE.

Os disjuntores termomagnéticos com curva de disparo do tipo C devem atuar para correntes de curto-circuito entre:

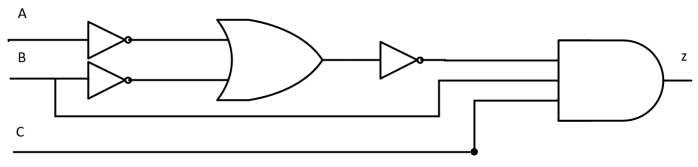

Circuitos digitais podem ser representados esquematicamente por meio de conexões de figuras que simbolizam portas lógicas ou por meio de expressões booleanas. Assinale a alternativa que apresenta a expressão booleana correspondente ao circuito lógico abaixo.

A maior parte da energia elétrica ao redor do mundo é gerada por meio de máquinas síncronas acionadas por meio de turbinas tanto hidráulicas, quanto a vapor ou por meios de mecanismos de combustão. No estudo da dinâmica de tais máquinas, assume-se que a mesma é conectada a um barramento infinito. Considerando-se os conhecimentos a respeito da dinâmica das máquinas síncronas, analise as seguintes afirmações.

I- Um barramento infinito é aquele cujas características não mudam com relação à potência suprida ou consumida de qualquer dispositivo conectado a ele.

II- Apesar de um barramento infinito não poder nunca ser disponível na prática, suas características são aproximadas se a capacidade de potência do sistema, no ponto em que a máquina é conectada é muito maior do que os valores nominais da máquina.

III- As máquinas síncronas sofrem considerável influência na sua velocidade de operação quando submetidas a degraus de carga, mesmo que dentro de valores nominais.

É CORRETO o que se afirma em:
