Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3220010
Engenharia Elétrica
As cargas padronizadas adotadas para transformadores de corrente (TC) são baseadas
nos tipos de instrumentos elétricos que são empregados nos seus secundários. A tabela
abaixo apresenta as perdas para os instrumentos que serão alimentados por um
transformador de corrente em 5 A e 60 Hz.
Esses instrumentos serão instalados a 20 m do TC e ligados a ele por meio de um condutor com seção 2,5 mm², cuja resistência elétrica é 7,41Ω /km.
A carga nominal padronizada pela ABNT, para esse TC, imediatamente superior às perdas calculadas, será
Esses instrumentos serão instalados a 20 m do TC e ligados a ele por meio de um condutor com seção 2,5 mm², cuja resistência elétrica é 7,41Ω /km.
A carga nominal padronizada pela ABNT, para esse TC, imediatamente superior às perdas calculadas, será
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3220009
Engenharia Elétrica
Manutenção é o conjunto de ações destinadas a manter ou recolocar um item no estado
em que seja possível realizar sua função requerida. Considere as seguintes afirmativas
relacionadas à manutenção elétrica.
I Conceito utilizado em manutenção, a capabilidade é a capacidade de um item desempenhar uma função requerida sob dadas condições de uso e manutenção, até que um estado limite seja alcançado.
II O ensaio de rigidez dielétrica permite constatar os efeitos da presença de água livre ou partículas sólidas no óleo de um transformador, os quais comprometem sua capacidade de isolação.
III A luva isolante de borracha Classe 2 utilizada em serviços em eletricidade, quando ensaiada com corrente alternada, deverá apresentar tensão máxima de uso 30 kV e tensão de prova 40 kV.
IV As forças eletromecânicas que aparecem nas proximidades da superfície de um contato elétrico tendem a separar os contatos e a aumentar a resistência ôhmica deles.
Das afirmativas, estão corretas
I Conceito utilizado em manutenção, a capabilidade é a capacidade de um item desempenhar uma função requerida sob dadas condições de uso e manutenção, até que um estado limite seja alcançado.
II O ensaio de rigidez dielétrica permite constatar os efeitos da presença de água livre ou partículas sólidas no óleo de um transformador, os quais comprometem sua capacidade de isolação.
III A luva isolante de borracha Classe 2 utilizada em serviços em eletricidade, quando ensaiada com corrente alternada, deverá apresentar tensão máxima de uso 30 kV e tensão de prova 40 kV.
IV As forças eletromecânicas que aparecem nas proximidades da superfície de um contato elétrico tendem a separar os contatos e a aumentar a resistência ôhmica deles.
Das afirmativas, estão corretas
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3220008
Engenharia Elétrica
Em uma subestação de um consumidor comercial, o transformador trifásico de 750 kVA,
tensão primária de 13.800 V e tensões secundárias de 380/220 V, está instalado conforme
diagrama unifilar reproduzido abaixo.
Nesse diagrama, CS é uma chave seccionadora e F um fusível limitador de corrente tipo HH. Considerando-se √3 = 1,73, a corrente nominal do fusível limitador de corrente tipo HH será escolhida baseando-se na corrente de valor
Nesse diagrama, CS é uma chave seccionadora e F um fusível limitador de corrente tipo HH. Considerando-se √3 = 1,73, a corrente nominal do fusível limitador de corrente tipo HH será escolhida baseando-se na corrente de valor
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3220005
Engenharia Elétrica
Os sistemas elétricos de potência têm as funções de produzir energia elétrica a partir de
uma fonte primária, transmitir e distribuir essa energia para atender aos consumidores com
a qualidade adequada. Considere as afirmativas abaixo relacionadas aos sistemas
elétricos de potência.
I O curto-circuito trifásico é uma falta assimétrica, porque as correntes e/ou tensões têm módulos diferentes e estão defasadas 30º.
II Em um sistema efetivamente aterrado, a relação entre a resistência de sequência zero e a reatância de sequência positiva é maior do que 1.
III Duração Equivalente de Interrupção por Unidade Consumidora (DEC) é o intervalo de tempo que, em média, no período de apuração, em cada unidade consumidora do conjunto considerado, ocorreu descontinuidade da distribuição de energia elétrica.
IV A transposição de condutores numa linha aérea de transmissão visa a restaurar o equilíbrio das tensões e correntes nos terminais da linha para a frequência fundamental.
Das afirmativas, estão corretas
I O curto-circuito trifásico é uma falta assimétrica, porque as correntes e/ou tensões têm módulos diferentes e estão defasadas 30º.
II Em um sistema efetivamente aterrado, a relação entre a resistência de sequência zero e a reatância de sequência positiva é maior do que 1.
III Duração Equivalente de Interrupção por Unidade Consumidora (DEC) é o intervalo de tempo que, em média, no período de apuração, em cada unidade consumidora do conjunto considerado, ocorreu descontinuidade da distribuição de energia elétrica.
IV A transposição de condutores numa linha aérea de transmissão visa a restaurar o equilíbrio das tensões e correntes nos terminais da linha para a frequência fundamental.
Das afirmativas, estão corretas
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3220004
Engenharia Elétrica
Em uma indústria têxtil formada por três prédios de produção, deve-se escolher, por meio
de cálculo, o baricentro ou centro da carga para a localização da subestação em relação
às cargas, de forma a reduzir os custos de instalação e de funcionamento. Essa indústria
é alimentada em média tensão conforme a figura reproduzida abaixo.
Para o cálculo do baricentro, supõe-se que as cargas estejam concentradas no centro de cada prédio e têm coordenadas x e y, conforme a tabela abaixo.
O baricentro de carga dessa indústria, que é o ponto mais adequado para a construção da subestação, tem coordenadas X e Y, respectivamente,
Para o cálculo do baricentro, supõe-se que as cargas estejam concentradas no centro de cada prédio e têm coordenadas x e y, conforme a tabela abaixo.
O baricentro de carga dessa indústria, que é o ponto mais adequado para a construção da subestação, tem coordenadas X e Y, respectivamente,
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3220003
Engenharia Elétrica
Um circuito trifásico (R-S-T-N) alimenta vários computadores e equipamentos de
tecnologia da informação, os quais são cargas geradoras de terceiras harmônicas.
Medições realizadas nos condutores de fase desse circuito apresentaram correntes
máximas com os valores encontrados na tabela abaixo.
A corrente de projeto a ser considerada no dimensionamento da seção dos condutores desse circuito e a taxa de distorção da terceira harmônica (THD3) serão, aproximadamente,
A corrente de projeto a ser considerada no dimensionamento da seção dos condutores desse circuito e a taxa de distorção da terceira harmônica (THD3) serão, aproximadamente,
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3220002
Engenharia Elétrica
A energia solar fotovoltaica vem se destacando pelo rápido crescimento na matriz elétrica
brasileira, com uma participação maior da geração distribuída, a qual é a instalação de
sistemas solares fotovoltaicos por consumidores de energia elétrica. Considere as
afirmativas abaixo relacionadas à energia solar fotovoltaica.
I Os cabos que ficam no lado de corrente contínua de uma instalação fotovoltaica devem atender aos seguintes requisitos: a isolação e a cobertura devem ser constituídas de composto termofixo não halogenado, eles devem ser resistentes à radiação ultravioleta quando expostos ao tempo e o condutor deve ser de cobre estanhado.
II Conforme a norma ABNT NBR 16690: 2019, para um arranjo fotovoltaico que contém apenas uma série fotovoltaica com proteção contra sobrecorrente, a corrente de projeto é 1,5 vezes a corrente de curto-circuito de um módulo fotovoltaico.
III Para reduzir a magnitude de sobretensões induzidas, originadas por descargas atmosféricas, os condutores do arranjo fotovoltaico devem ser dispostos de tal maneira que a área de laços de condutores seja mínima.
IV Como medida de proteção contra choques elétricos, deve-se aterrar diretamente os condutores positivo e negativo do sistema fotovoltaico.
Das afirmativas, estão corretas
I Os cabos que ficam no lado de corrente contínua de uma instalação fotovoltaica devem atender aos seguintes requisitos: a isolação e a cobertura devem ser constituídas de composto termofixo não halogenado, eles devem ser resistentes à radiação ultravioleta quando expostos ao tempo e o condutor deve ser de cobre estanhado.
II Conforme a norma ABNT NBR 16690: 2019, para um arranjo fotovoltaico que contém apenas uma série fotovoltaica com proteção contra sobrecorrente, a corrente de projeto é 1,5 vezes a corrente de curto-circuito de um módulo fotovoltaico.
III Para reduzir a magnitude de sobretensões induzidas, originadas por descargas atmosféricas, os condutores do arranjo fotovoltaico devem ser dispostos de tal maneira que a área de laços de condutores seja mínima.
IV Como medida de proteção contra choques elétricos, deve-se aterrar diretamente os condutores positivo e negativo do sistema fotovoltaico.
Das afirmativas, estão corretas
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3220001
Engenharia Elétrica
Deseja-se dimensionar um sistema solar fotovoltaico conectado à rede elétrica para
atender às necessidades de energia elétrica de uma residência. O consumo médio diário
obtido do histórico das contas de energia elétrica é 14,20 kWh/dia, a Taxa de
Desempenho, 80%, a média diária anual das horas de sol pleno incidente no painel
fotovoltaico, 5 horas/dia e o Fator de Dimensionamento de Inversores, 0,8. Com base
nesses dados, a potência de pico do sistema solar fotovoltaico e a potência nominal C.A.
do inversor devem ser, respectivamente,
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3219996
Engenharia Elétrica
Um transformador monofásico tem uma potência ativa nominal de 8950W, 2800/660 V,
60Hz e FP=0,8 indutivo. Quando ele foi submetido aos ensaios de circuito aberto (CA) e
de curto circuito (CC), forneceu os valores explicitados na tabela abaixo.
Os valores aproximados de VCA e ICC que devem ser utilizados nos ensaios são, respectivamente,
Os valores aproximados de VCA e ICC que devem ser utilizados nos ensaios são, respectivamente,
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3219995
Engenharia Elétrica
No laboratório de uma empresa de manutenção elétrica, um técnico em eletrotécnica
realiza ensaios em um transformador, que é monofásico de 10 kVA, 2400 V / 380 V, FP =
0,82 em atraso e 60 Hz. Esse transformador consome 430 W, quando é aplicada uma
tensão nominal no enrolamento de alta tensão, estando em aberto o enrolamento de baixa
tensão. Nessas condições, o valor da corrente no enrolamento de alta tensão será,
aproximadamente,
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3219994
Engenharia Elétrica
No laboratório de uma empresa de construção e dimensionamento de motores elétricos,
um engenheiro eletricista realiza ensaios com um motor de corrente contínua (CC). O
motor é do tipo “shunt”, potência mecânica de 15 HP (1 HP = 746 W) e é alimentado por
uma fonte de 310 V. Se a corrente de excitação é de 5,15 A e seu rendimento é de 82 %,
o valor da corrente no induzido desse motor será igual a
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3219991
Engenharia Elétrica
No laboratório de máquinas elétricas de uma empresa de manutenção elétrica, um técnico
em eletrotécnica realiza ensaios em um transformador. O transformador monofásico, com
5,0 kV/12,6 kV, 1,2 MVA e 60 Hz, foi submetido ao ensaio em vazio, e os resultados
obtidos foram explicitados na tabela abaixo.
Com base nos dados da tabela, o valor da resistência de perdas no núcleo e o da reatância de magnetização do núcleo são, respectivamente,
Com base nos dados da tabela, o valor da resistência de perdas no núcleo e o da reatância de magnetização do núcleo são, respectivamente,
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro - Área: Elétrica |
Q3219990
Engenharia Elétrica
No laboratório de máquinas elétricas de uma concessionária de energia elétrica, um
técnico em eletrotécnica realiza ensaios em um motor de indução. O motor é trifásico de
10 CV (1,0CV = 735,5W), 220/380 V, 60 Hz e é conectado em delta. Ligado a uma fonte
trifásica de 220 V de linha, o motor tem fator de potência de 0,82 indutivo. O motor
apresenta um rendimento de 68%, quando o carregamento é de 80%. O valor da potência
aparente do motor, em kVA, nessas condições, será, aproximadamente, igual a
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro: Área Civil: Hidrossanitário |
Q3218395
Engenharia Elétrica
O projeto de Instalações Elétricas Prediais é a previsão escrita de todos os elementos de
uma instalação elétrica, envolvendo trajeto dos condutores, divisão e distribuição dos
circuitos, localização dos pontos de utilização, seção dos condutores, comandos,
dispositivos de manobra e proteção, carga total, carga de cada circuito e detalhamentos
de todos os componentes e materiais constituintes. Na sua elaboração, devem ser
utilizadas normas técnicas especificas, como a ABNT NBR-5410:2004 (instalações
elétricas em baixa tensão), entre outras. De acordo com as recomendações e prescrições
da ABNT NBR-5410:2004, avalie as assertivas abaixo.
I Na determinação da potência de alimentação de uma instalação ou de parte de uma instalação, devem ser computados os equipamentos de utilização a serem alimentados, com suas respectivas potências nominais e, em seguida, consideradas as possibilidades de não simultaneidade de funcionamento desses equipamentos, bem como a capacidade de reserva para futuras ampliações.
II O condutor neutro não pode ser comum a mais de um circuito e, no caso de um circuito monofásico, deve ter a mesma seção do condutor de fase.
III A divisão da instalação em circuitos deve ser de modo a atender exigências de segurança, conservação de energia, funcionais, produção e manutenção.
IV Os circuitos terminais devem ser individualizados pela função dos equipamentos de utilização que alimentam, podendo ser previstos circuitos terminais comuns para pontos de iluminação e para pontos de tomada.
V O balanceamento de fases é muito importante em um projeto elétrico que utiliza alimentações monofásicas, bifásicas e trifásicas, pois, através desse procedimento, conseguimos obter a menor diferença possível entre a corrente que passa em casa fase.
Estão corretas as assertivas descritas nos itens
I Na determinação da potência de alimentação de uma instalação ou de parte de uma instalação, devem ser computados os equipamentos de utilização a serem alimentados, com suas respectivas potências nominais e, em seguida, consideradas as possibilidades de não simultaneidade de funcionamento desses equipamentos, bem como a capacidade de reserva para futuras ampliações.
II O condutor neutro não pode ser comum a mais de um circuito e, no caso de um circuito monofásico, deve ter a mesma seção do condutor de fase.
III A divisão da instalação em circuitos deve ser de modo a atender exigências de segurança, conservação de energia, funcionais, produção e manutenção.
IV Os circuitos terminais devem ser individualizados pela função dos equipamentos de utilização que alimentam, podendo ser previstos circuitos terminais comuns para pontos de iluminação e para pontos de tomada.
V O balanceamento de fases é muito importante em um projeto elétrico que utiliza alimentações monofásicas, bifásicas e trifásicas, pois, através desse procedimento, conseguimos obter a menor diferença possível entre a corrente que passa em casa fase.
Estão corretas as assertivas descritas nos itens
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro: Área Civil: Hidrossanitário |
Q3218394
Engenharia Elétrica
Um condutor elétrico é um produto metálico, geralmente de forma cilíndrica e de
comprimento muito maior do que a maior dimensão transversal, utilizado para transportar
energia elétrica ou para transmitir sinais elétricos (PRYSMIAN, 2010). No que diz
respeito aos condutores elétricos, a normativa da ABNT NBR 5410:2004 estabelece que
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro: Área Civil: Hidrossanitário |
Q3218393
Engenharia Elétrica
Cada aparelho de utilização (lâmpadas, equipamentos de aquecimento ou de
resfriamento, eletrodomésticos etc.) necessita, para o seu funcionamento, de uma
determinada potência, a qual é solicitada da rede de energia elétrica da concessionária. A
previsão de cargas elétricas tem por objetivo determinar todos os pontos de utilização de
energia elétrica que farão parte da instalação, sendo uma das etapas mais importantes
para a elaboração de um projeto de instalações elétricas adequado, seguro e confiável.
Em relação ao número de pontos de tomadas de uso geral e de iluminação nas unidades
residenciais e/ou acomodações de hotéis, motéis e similares, a ABNT NBR 5410:2004
determina que,
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro: Área Civil: Hidrossanitário |
Q3218392
Engenharia Elétrica
Segundo Moreno (2018), numa instalação elétrica de baixa tensão, o aterramento e a
equipotencialização são ações fundamentais para garantir o funcionamento adequado dos
sistemas de proteção contra choques elétricos, sobretensões, descargas atmosféricas e
descargas eletrostáticas. Além disso, essas ações ajudam a garantir o funcionamento
adequado dos equipamentos de tecnologia da informação, como computadores, centrais
telefônicas, moldems, controladores lógicos, dentre outros. De acordo com a ABNT NBR
5410:2004,
Ano: 2023
Banca:
COMPERVE - UFRN
Órgão:
UFRN
Prova:
COMPERVE - UFRN - 2023 - UFRN - Engenheiro: Área Civil: Hidrossanitário |
Q3218391
Engenharia Elétrica
Segundo ABNT NBR 5410:2004, as instalações elétricas prediais devem ser protegidas
por um ou mais dispositivos de seccionamento automático contra sobrecargas, curtoscircuitos, sobretensões transitórias e correntes diferenciais-residuais. O disjuntor
constitui-se como um desses dispositivos e destina-se a interromper sobrecorrentes
antes que elas tornem-se perigosas, devido aos seus efeitos térmicos e mecânicos, ou
resultem em uma elevação de temperatura prejudicial à isolação, às conexões, às
terminações e à circunvizinhança dos condutores. Sobre o emprego dos disjuntores DR
(Dispositivos de proteção à corrente diferencial-residual) e DPS (Dispositivos de proteção
contra surtos), avalie as orientações abaixo.
I O uso de dispositivos DR dispensa o uso de condutor de proteção na instalação elétrica predial.
II Os dispositivos DR devem garantir o seccionamento de todos os condutores vivos do circuito protegido.
III Os dispositivos DR devem ser selecionados, e os circuitos elétricos devem ser divididos de tal forma que as correntes de fuga à terra, suscetíveis de circular durante o funcionamento normal das cargas alimentadas, não possam provocar a atuação intempestiva do dispositivo.
IV Os DPS devem ser instalados junto ao ponto de entrada da linha na edificação ou no quadro de distribuição principal, localizado o mais próximo possível do ponto de entrada, quando o objetivo for a proteção contra sobretensões de origem atmosférica transmitidas pela linha externa de alimentação, bem como a proteção contra sobretensões de manobra.
V Os DPS devem ser instalados nos quadros terminais da edificação para atender a proteção contra sobretensões provocadas por descargas atmosféricas diretas sobre a edificação ou em suas proximidades.
Estão corretas as orientações descritas nos itens
I O uso de dispositivos DR dispensa o uso de condutor de proteção na instalação elétrica predial.
II Os dispositivos DR devem garantir o seccionamento de todos os condutores vivos do circuito protegido.
III Os dispositivos DR devem ser selecionados, e os circuitos elétricos devem ser divididos de tal forma que as correntes de fuga à terra, suscetíveis de circular durante o funcionamento normal das cargas alimentadas, não possam provocar a atuação intempestiva do dispositivo.
IV Os DPS devem ser instalados junto ao ponto de entrada da linha na edificação ou no quadro de distribuição principal, localizado o mais próximo possível do ponto de entrada, quando o objetivo for a proteção contra sobretensões de origem atmosférica transmitidas pela linha externa de alimentação, bem como a proteção contra sobretensões de manobra.
V Os DPS devem ser instalados nos quadros terminais da edificação para atender a proteção contra sobretensões provocadas por descargas atmosféricas diretas sobre a edificação ou em suas proximidades.
Estão corretas as orientações descritas nos itens
Ano: 2023
Banca:
FUNDATEC
Órgão:
Prefeitura de Limeira - SP
Prova:
FUNDATEC - 2023 - Prefeitura de Limeira - SP - Engenheiro Eletricista |
Q2645455
Engenharia Elétrica

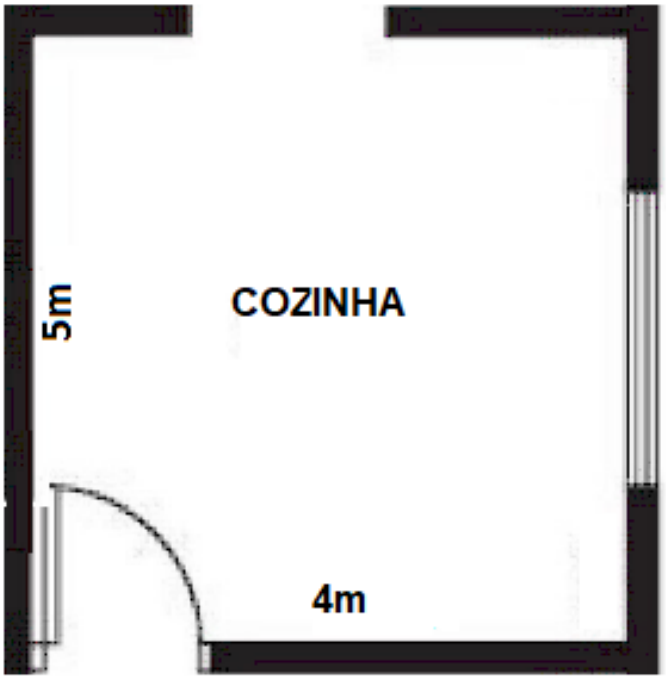

Considerando a Norma Brasileira de Instalações Elétricas, determine o número de TUG para a cozinha de uma residência.
Ano: 2023
Banca:
FUNDATEC
Órgão:
Prefeitura de Limeira - SP
Prova:
FUNDATEC - 2023 - Prefeitura de Limeira - SP - Engenheiro Eletricista |
Q2645454
Engenharia Elétrica

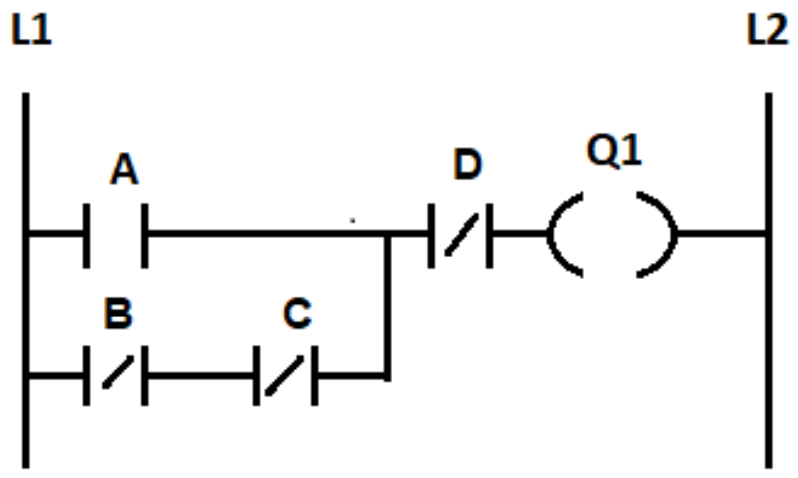

Para o diagrama Ladder a seguir, determine a expressão booleana equivalente para a saída Q1.
Conheça nossos planos
