Um transformador trifásico na configuração estrela no primário e delta no secundário possui a relação de espiras, N₁ / N₂, entre os enrolamentos primários (N₁) e secundários (N₂), igual a 0,5.

O primário é submetido a uma tensão de linha igual a V.

As tensões de fase e linha no secundário são, respectivamente,iguais a

As máquinas síncronas são muito utilizadas na geração de energia elétrica em sistemas de potência. A maior parte desses geradores de energia é projetada com armadura estacionária e campo girante.

A respeito dessa filosofia de projeto, analise as afirmativas a seguir.

I. A armadura estacionária apresenta uma relutância elevada ao fluxo. Isto ocorre devido à seção transversal de ferro maior.

II. A armadura estacionária facilita o seu enrolamento por ocasião de sua construção.

III. A armadura estacionária facilita o isolamento.

Assinale:

Um sistema de potência possui um dado equipamento, cujos valores nominais de potência e tensão são iguais a 20 MVA e 200 kV.

Sabendo‐se que a reatância desse equipamento para seus valores nominais é de 0,3 p.u. e que as bases para o setor onde esse equipamento se encontra são iguais a 320 MVA e 400 kV, o valor de sua reatância corrigido é de

O sistema trifásico que possui uma diferença de potencial entre o neutro da fonte e o neutro da carga é o sistema

Um equipamento elétrico é alimentado por uma fonte alternada senoidal. A potência ativa demandada por este equipamento é numericamente igual à raiz de três vezes a sua potência reativa indutiva.

Sabendo‐se que o módulo da impedância desse equipamento é igual 30 Ω, o valor da sua reatância indutiva é, em ohms, igual a

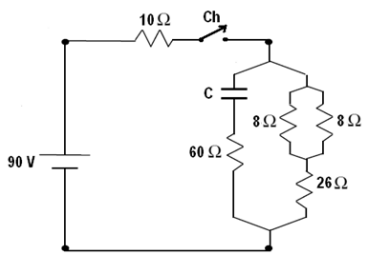

Para o circuito elétrico da figura acima, a corrente elétrica que fluí pelo resistor de 60 Ω, imediatamente após o fechamento da chave Ch, e a corrente que fluí pelo resistor de 26 Ω para o circuito em regime permanente são, em Ampères, respectivamente iguais a

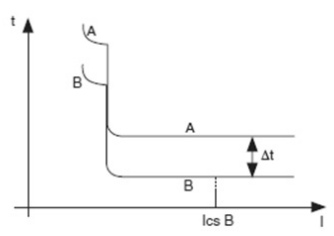

A seletividade é a capacidade da proteção de um sistema elétrico de, diante de uma falta, abrir o dispositivo de proteção que estiver mais próximo do ponto dessa falta, de modo que a parte inoperante após a abertura da proteção fique a mais restrita possível.

A seletividade apresentada na figura acima pelas curvas dos disjuntores A e B está baseada em

O equivalente de Norton visto entre os pontos C e B da figura acima é composto por uma fonte de corrente e um resistor de, respectivamente,

Um motor de indução opera na frequência de 60 Hz com uma velocidade do campo magnético girante de 1200 rpm.

Esse motor possui

Para o circuito elétrico apresentado na figura a seguir, os valores de R1, R2, R3 e R4 são respectivamente iguais a R, 2R, 3R e 4R. A tensão da fonte A é igual a V_A e a da fonte B é igual a V_B.

Ao ligar simultaneamente os interruptores 1 e 2, verifica‐se que a tensão no resistor R1 é igual a zero. Nesta situação a tensão no resistor R3 será igual a

Com relação aos tipos de nivelamento em topografia, assinale V para a afirmativa verdadeira e F para a falsa.

( ) No nivelamento barométrico não há necessidade de visibilidade entre os pontos e sim de se efetuar correções devido à maré barométrica.

( ) No nivelamento geométrico estaciona‐se o nível equidistante das miras para se minimizar o erro de falta de horizontalidade da linha de colimação.

( ) O nivelamento geométrico apesar de não ser o mais preciso pode ter seus erros minimizados quando se aplica o coeficiente de refração vertical em suas leituras.

As afirmativas são, respectivamente,

As três superfícies para as quais o Engenheiro Agrimensor comumente volta sua atenção são: o geoide, a superfície física e a do modelo matemático (elipsoide).

A esse respeito, analise as afirmativas a seguir.

I. Para que as altitudes geométricas possam ser utilizadas nas áreas de mapeamento e engenharia, em que há necessidade do conhecimento de uma altitude com significado físico, é necessária a conversão em altitudes ortométricas.

II. A ondulação geoidal que é a separação constante entre duas superfícies de referência, o geoide e o elipsoide pode ser obtida através do modelo de ondulação geoidal MAPGEO, disponibilizado pelo IBGE.

III. A superfície de nível que se obtém a partir da posição média da superfície do mar prolongada sob os continentes, descontando a ondulação e a influência dos potenciais gravitacionais lunar, solar e etc. é o que podemos chamar de geoide.

Assinale:

Com relação aos métodos de levantamento topográfico, analise as afirmativas a seguir.

I. A precisão do método da intersecção a vante está relacionada a precisão das medidas angulares e da geometria do triângulo.

II. Na intersecção a ré centraliza-se o instrumento de medição sobre o ponto que se quer determinar as coordenadas conhecidas que estejam preferencialmente equidistantes do ponto de coordenadas desconhecidas.

III. O método de intersecção a vante é um método de edição direto com uso de aparelhos topográficos comuns.

Assinale:

A figura a seguir ilustra o trecho de um levantamento topográfico planimétrico.

A alternativa que melhor expressa a equação pela qual se obtém o Azimute BE é:

São dados: AZBA, a, b e AZBC

Analise a tabela com as coordenadas dos vértices de uma propriedade.

De acordo com os dados da tabela, assinale a alternativa que apresenta a área correta.

O Sistema de Coordenadas Geográficas é um sistema de projeção esférico, capaz de definir um ponto na superfície terrestre a partir de dois ângulos de referência: Latitude e Longitude.

Assinale a alternativa que apresenta, corretamente, informações sobre este sistema.

Com relação ao Sistema Geodésio Brasileiro, assinale a afirmativa incorreta.

Com relação aos Métodos de Fotointerpretação, analise as afirmativas a seguir.

I. A foto leitura é o reconhecimento direto de objetos pelo homem. Este método geralmente não prescinde de estereoscopia para ser utilizado.

II. Os métodos de fotointerpretação em ordem crescente de complexidade são: foto leitura, foto dedução e foto análise.

III. A foto análise é um método de interpretação de imagens no qual o profissional separa e distingue parte componentes da imagem, seguindo da elaboração de uma chave de classificação.

Assinale:

Assinale a alternativa que apresenta os elementos de reconhecimento utilizados pelo foto intérprete.

O deslocamento aparente de um objeto em relação a um referencial, devido a uma mudança na posição do observador, é chamado de
