Com relação aos dispositivos de proteção normalmente empregados em instalações elétricas de baixa tensão, são feitas as seguintes afirmações:

I Os fusíveis têm a função específica de interromper eficientemente a corrente de sobrecarga.

II. Os fusíveis são elementos de proteção bastante utilizados, pois normalmente são dispositivos de baixo custo e fácil instalação.

III. Os relés eletromagnéticos presentes nos disjuntores de baixa tensão são utilizados para proteger diversos tipos de cargas contra curtos-circuitos, porém não oferecem boa proteção contra sobrecargas.

Com base nessas afirmações, assinale a alternativa correta.

O limite de corrente que não produz fibrilação ventricular na maioria dos seres humanos durante o choque elétrico foi estabelecido por Charles Dalziel, após extensa pesquisa científica, e é dado pela seguinte equação:

I_choque

Dado: I_choque é a corrente que circula pelo corpo durante o choque elétrico

é o tempo de duração do choque

Supondo que a corrente que circula pelo corpo durante o choque elétrico esteja limitada em 0,21 [A] e que a curva “tempo x corrente” de cinco dispositivos de proteção distintos esteja ilustrada na figura, assinale a alternativa que indica o(s) dispositivo(s) mais adequado(s) para a proteção contra esse choque elétrico em particular.

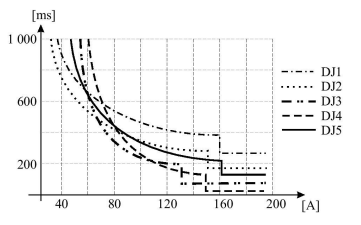

Uma carga monofásica será conectada a um painel de distribuição por meio de um disjuntor monopolar. Admitindo que a sobrecorrente de partida dessa carga tenha um valor aproximado de 150 [A], que a corrente nominal seja de 40 [A] e que a duração da partida seja de, aproximadamente, 200 [ms], assinale a alternativa que apresenta o disjuntor mais adequado para proteger a carga em questão, considerando as curvas apresentadas na figura.

Historicamente, os métodos utilizados no aterramento dos sistemas elétricos consistiam em aterrar solidamente o sistema em questão, ou isolá-lo completamente. Nesse contexto, são feitas as seguintes afirmações:

I. Sistemas solidamente aterrados possuem correntes de falta mais elevadas quando comparados com sistemas isolados.

II. Sistemas isolados são empregados quando a continuidade de fornecimento de energia elétrica é fator preponderante.

III. Sistemas isolados, submetidos a duas faltas fase-terra distintas e simultâneas podem se comportar como se submetidos a uma falta dupla-fase.

Com base nessas afirmações, assinale a alternativa correta.

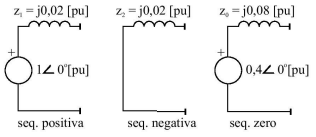

Supondo que o sistema em questão esteja submetido a um curto-circuito dupla-fase-terra franco nessa barra, assinale a alternativa que apresenta a tensão na fase A no ponto de curto-circuito, em [pu].

Supondo que o sistema em questão esteja submetido a um curto-circuito dupla-fase nessa barra, com impedância de falta de j0,06 [pu], assinale a alternativa que apresenta a corrente de curto-circuito na fase B, em [pu].

Supondo que o sistema em questão esteja submetido a um curto-circuito fase-terra nessa barra, com impedância de falta de j0,02/3 [pu], assinale a alternativa que apresenta a corrente de curto-circuito na fase A, em [pu].

Supondo que o sistema em questão esteja submetido a um curto-circuito trifásico-terra franco nessa barra, assinale a alternativa que apresenta a corrente de curto-circuito na fase A, em [pu].

Um motor de indução de anéis foi submetido ao ensaio em vazio, com os enrolamentos do rotor em aberto. Nesse ensaio, foram medidas as tensões de fase, a potência ativa por fase e as correntes de linha absorvidas pelo motor. Os resultados obtidos estão apresentados na tabela.

Determine o valor aproximado da resistência de perdas no ferro e da reatância de magnetização do núcleo por fase, respectivamente, em ohms, ambos referidos ao estator da máquina, e assinale a alternativa correta.

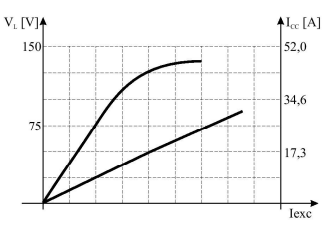

Um gerador síncrono de pólos lisos foi submetido aos ensaios em vazio e em curto-circuito, para determinação de seus parâmetros. Os resultados obtidos estão ilustrados no gráfico.

Dado que os enrolamentos estatóricos do gerador estão conectados em delta e que = 1,73, assinale a alternativa que apresenta corretamente a reatância síncrona não saturada, em ohms, da máquina em questão.

O circuito ilustrado foi submetido ao sinal v(t) no instante de fechamento da chave. Assinale a alternativa que apresenta corretamente a expressão da corrente que circula pelo circuito, em ampères, considerando condições iniciais nulas.

O circuito ilustrado foi submetido a um degrau de tensão de amplitude igual a 2[V]. Supondo que as condições iniciais sejam nulas, assinale a alternativa que apresenta corretamente a expressão da corrente que circula pelo circuito, em amperes.

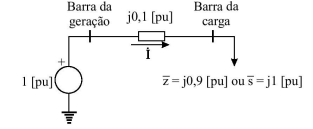

Afigura ilustra um sistema de distribuição radial que alimenta uma carga por meio de um trecho de linha. Supondo que a carga possa ser representada por dois modelos distintos: impedância constante ou potência constante (Z ou s, conforme ilustrado), determine a corrente em valores [pu], que circula pelo trecho em cada situação, respectivamente, considerando que a precisão do cálculo é de três casas após a vírgula, e assinale a alternativa correta.

Usualmente, os sistemas de energia elétrica de grandes dimensões possuem dispositivos de controle que influem diretamente nas suas condições de operação. Sendo assim, são apresentadas as afirmações a seguir.

I. O controle de tensão pode ser efetuado por meio da injeção de reativos e/ou ajuste do tap dos transformadores.

II. A injeção de reativos pode ser efetuada pela atuação de dispositivos estáticos e/ou geradores síncronos operando como compensadores.

III. O controle de potência ativa pode ser efetuado a partir do controle da corrente de excitação dos geradores síncronos.

Com base nessas afirmações, assinale a alternativa correta.

Os estudos de fluxo de potência são necessários quando se deseja determinar as condições ótimas de operação de um determinado sistema elétrico. Nesse contexto, são feitas as seguintes afirmações:

I. Na barra swing, também denominada barra oscilante, são especificados o módulo e a fase da tensão.

II. Nas barras dos geradores normalmente são dados a potência ativa fornecida e o módulo da tensão.

III. Nas barras das cargas normalmente são dadas as potências ativa e reativa.

Com base nas afirmações feitas, assinale a alternativa correta.

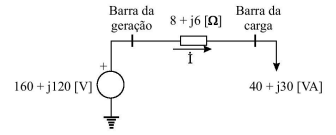

O planejamento de sistemas elétricos de potência, voltado à ampliação das redes elétricas para o atendimento a novas cargas, requer estudos detalhados dos sistemas de potência. Sendo assim, considere o sistema de distribuição radial ilustrado na figura. Esse sistema é constituído por uma barra de geração que alimenta uma carga por meio de uma linha de transmissão. A carga em questão consome potência complexa constante, conforme ilustrado.

Determine a corrente que circula nesse trecho, em ampères, considerando que a precisão do cálculo é de três casas após a vírgula, e assinale a alternativa correta.

A rede ilustrada na figura foi reduzida com a retirada da impedância que se encontra conectada entre o nó 2 e o nó de referência.

Sendo assim, assinale a alternativa que apresenta corretamente uma descrição do reflexo dessa alteração na matriz de admitâncias nodais.

A matriz apresentada descreve uma linha de transmissão composta por três condutores de fase e um cabo-guarda.

= x

Considerando que o cabo-guarda encontra-se aterrado, determine a matriz de impedâncias equivalente, após a Redução de Kron, dadas as condições do problema.

Dada a rede ilustrada na figura, assinale a alternativa que apresenta corretamente a matriz de impedâncias nodais.

Dada a rede ilustrada na figura, assinale a alternativa que apresenta corretamente a matriz de admitâncias nodais, em [S], segundo a notação adotada na figura.
