A figura abaixo mostra o croqui de um mecanismo biela-manivela. O ângulo entre a manivela OB e o eixo x é θ. A manivela gira no sentido anti-horário com velocidade angular ω constante. Sabe-se que no instante mostrado na figura o ângulo entre a biela AB e a manivela é 90°.

Dados: = r;

Nestas condições, a velocidade do cursor A é

De acordo com a NBR NM 207/99, que trata dos requisitos de segurança para construção e instalação de elevadores de passageiros:

I. na casa de máquinas ou casa de polias não deve haver dutos ou cabos que não estejam relacionados com elevadores.

II. na casa de máquinas deve haver iluminação elétrica de instalação fixa que assegure no mínimo 200 lux ao nível do piso.

III. a força para impedir o fechamento de uma porta corrediça horizontal de um elevador deve ser no máximo 300 N.

Está correto o que se afirma em

Os motores de indução devem ser especificados incluindo-se considerações referentes às condições ambientais a que estão sujeitos. Essas condições são previstas pela ABNT NBR 7094. O uso prolongado de motores, em condições de funcionamento diferentes das especificadas, pode acarretar riscos como: sobreaquecimento, falhas mecânicas, deterioração anormal do sistema de isolação, fogo, explosão e etc. Desta forma,

Os motores CA trifásicos apresentam, como importante característica, construção robusta, baixo custo e pouca manutenção, sendo amplamente utilizados nas mais diversificadas aplicações industriais. No entanto, apresentam picos de corrente e de conjugado indesejáveis durante a partida. Para contornar esses efeitos, existem técnicas que podem ser aplicadas, as quais são divididas em duas categorias: partida convencional e partida eletrônica. Sendo assim,

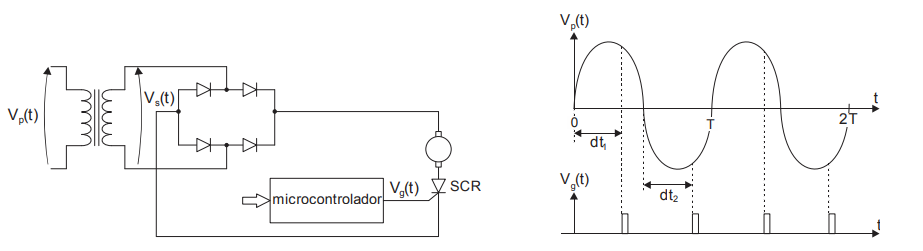

Um determinado projeto, que está em fase de desenvolvimento, utiliza o diagrama apresentado abaixo. O objetivo é controlar a velocidade do motor de corrente contínua (mostrado no diagrama) através do tiristor tipo SCR, pela técnica de disparo por ângulo de fase. A entrada do transformador v_P(t) é acoplada à rede elétrica 127 V. O sinal de disparo do SCR é feito por um circuito a microcontrolador (programável), o qual irá ler um comando externo de controle (set-point) e gerar a tensão pulsante v_G(t), sincronizada com a rede elétrica e compatível em amplitude e tempo de permanência em nível lógico alto, com o gate do tiristor em questão. O gráfico abaixo ilustra os instantes em que são gerados os pulsos de comando, onde dt₁ corresponde ao tempo entre o início do semi-ciclo positivo e o início do pulso de disparo e, analogamente, dt₂ para o semi-ciclo negativo, cíclicos dentro de todos os períodos T.

Considerando-se que um período inicia em 0 e finaliza em T, a maior velocidade do eixo do motor:

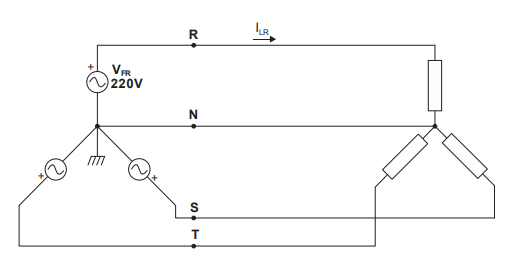

Deseja-se medir a potência aparente de uma instalação trifásica em baixa tensão. Segundo o teorema de Blondel, é possível obter a potência ativa de um sistema trifásico desequilibrado em estrela, medindo-se apenas as potências ativas de duas fases em relação ao neutro.

No entanto, nesse caso, não se disponibiliza wattímetros para tal aplicação, porém em compensação o sistema é equilibrado, ou seja, há simetria do gerador e carga, ambos trifásicos em estrela. Sabe-se ainda que foi possível, através de um amperímetro alicate, obter o valor da corrente de linha da fase R (I_LR) e, através de um voltímetro, medir a tensão entre fase R e neutro, V_FR = 220 V, conforme figura abaixo.

A potência aparente em VA da carga deverá ser

O circuito apresentado na figura abaixo deverá ser utilizado como plataforma de aferição de um sensor de proximidade, produzido por uma empresa de tal setor.

O procedimento consiste em colocar a chave CH na posição 1, efetuar a leitura da corrente e da tensão, em seguida passar a chave para a posição 2 e efetuar a leitura da resistência resultante, onde R_S simboliza o respectivo sensor a ser aferido, com interesse em dois algarismos significativos. Admitindo-se que tal sensor possua resistência de 10 Ω, os resultados apresentados nas duas etapas, considerando respectivamente corrente, tensão e resistência são:

Para o projeto de uma instalação elétrica monofásica de uma carga com impedância complexa = 11 I60° Ω, alimentada por um gerador de tensão do tipo senoidal com frequência f = 60 Hz e tensão pico a pico Vg_pp = 440 . V , necessita-se determinar dois parâmetros elétricos, importantes a tal projeto: a corrente eficaz I_ef e a potência aparente P_ap. Os respectivos valores são:

O circuito elétrico apresentado abaixo é alimentado por uma fonte de tensão contínua de 24 V, sendo três os tipos de cargas: três lâmpadas de 24 V (L₁, L₂ e L₃) e potência de 3 W cada uma delas, um indutor (L) e um capacitor (C), onde as duas últimas cargas são caracterizadas como bipolos armazenadores de energia elétrica.

Admitindo-se que a fonte tenha sido ligada há muito tempo (por exemplo, 5 minutos),

A figura abaixo representa um sistema de combate a incêndio e é constituído de um reservatório de grande capacidade que contém água em seu interior, cujo nível se encontra a 25 m do centro da tubulação de ferro galvanizado enterrada no solo. O comprimento da tubulação no solo é de 200 m até chegar a uma válvula gaveta, instalada imediatamente após o ponto A. Esta implantação tem cerca de 20 anos e deseja-se avaliar qual a perda de carga introduzida no sistema para comparar com a vazão que se constata nos dias atuais. Para se efetuar o cálculo há necessidade de se obter o fator de atrito que depende do número de Reynolds e este da vazão (Q) na tubulação. Como uma primeira estimativa para se determinar a vazão foi proposto desconsiderar a perda de carga distribuída e localizada na tubulação no trecho abaixo representado.

Desta forma pode-se afirmar que a vazão em A é:

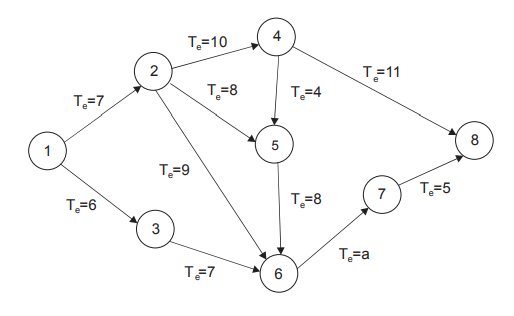

Considere o diagrama PERT-CPM abaixo.

Sabe-se que a unidade de medidas é semanas, que a atividade 1 inicia-se no momento 0 (zero), que o tempo limite para a conclusão da atividade 8 é 40 semanas e que a folga da atividade 8 é 3 semanas. O menor tempo esperado (T_e) entre a atividade 6 e 7 e o caminho crítico são, respectivamente,

Segundo a NBR 12721 − Critérios para avaliação de custos de construção para incorporação imobiliária e outras disposições para condomínios edifícios, o custo global da construção é definido como

Considere uma parede plana de duas camadas conforme figura abaixo.

A primeira camada tem espessura e₁ e condutividade térmica K₁. A segunda camada tem espessura e₂ e condutividade térmica K₂. Ambas têm área de troca térmica A. A camada 1 tem contato à esquerda com um fluído i que possui temperatura T_i e coeficiente de troca por convecção (ou coeficiente de película) h_i. A face A tem temperatura superficial T_a e a face B tem temperatura superficial T_b. Sabe-se que T_i >T_a>T_b. Nestas circunstâncias, o coeficiente global U de transferência de calor entre o fluído i e a face B é:

Uma placa quadrada homogênea de massa m, baricentro G e lado de comprimento L, é suspensa pelo ponto O, como ilustrado na figura abaixo.

Sabe-se que o momento de inércia da placa com relação ao seu baricentro é . Nestas condições, o período T das pequenas oscilações é

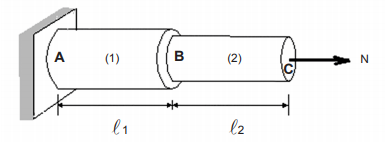

Considere a barra escalonada conforme figura abaixo.

Sabe-se que a barra (1) tem diâmetro D e comprimento ₁, e a barra (2) tem diâmetro d e comprimento ₂. O módulo de elasticidade do material é E e o coeficiente de Poisson é ν. Sabendo-se que D = 2d e que ₁ = 4₂, o deslocamento horizontal do ponto C e a variação de diâmetro do trecho AB são, respectivamente,

Considere a seguinte viga com as solicitações P e N conforme figura abaixo. A secção do perfil é triangular e à direita. O eixo y representa o plano onde atuam as solicitações P e N. Os eixos I e II representam, respectivamente, os eixos principais centrais de inércia da secção considerada.

A partir destas considerações, pode-se afirmar que a posição da Linha Neutra para esta situação é:

Os materiais que podem ser alérgicos para os usuários e devem ser evitados em botões, controle, puxadores e corrimãos de elevadores, conforme descrito no anexo D, da NM 313 − Elevadores de Passageiros − Requisitos de Segurança para Construção e Instalação são:

A NBR-NM 195 − Projeto, Fabricação e Instalação de Escadas Rolantes e Esteiras Rolantes estabelece que a velocidade nominal de escadas rolantes, cujo ângulo de inclinação seja menor ou igual a 30°, NÃO deve exceder, em m/s, a

A NBR 9050 − Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos − estabelece que a sinalização tátil de alerta junto às portas dos elevadores deve ser em cor contrastante com a do piso, com largura entre 0,25 e 0,60 m e afastada com relação à alvenaria de, no máximo, uma distância d, em metros, igual à

No cálculo do tráfego em elevadores prediais, segundo a NBR 5665, considera-se a população do prédio, o número de paradas dos elevadores, o percurso dos elevadores, a capacidade da cabine, a velocidade de percurso dos elevadores e a quantidade de elevadores.

Além destas variáveis deve-se também considerar:

I. o uso a que se destina o prédio.

II. tipo de porta empregada no elevador (folha simples ou dupla).

III. layout da localização da porta (lateral ou central).

IV. a largura da porta.

V. existência ou não de ascensorista.

VI. localização da botoeira de comando no interior do elevador.

VII. contraste de cores utilizadas no interior da cabine (eventual ofuscamento para deficiente visual).

VIII. tipo de iluminação empregada no interior da cabine (eventual ofuscamento quando se ingressa na cabine).

Está correto o que se afirma APENAS em
