O circuito da figura a seguir tem um transistor NPN de β = 300, uma fonte de V1 = 10V, R1 = 1MΩ e R2 = 2kΩ.

Fonte: MALVINO, Albert Paul. Eletrônica - Vol. 1. 8. ed., página 201 e 202. São Paulo: Pearson. 2016

Após o cálculo, quais são os valores corretos da corrente de base, da corrente de coletor e da tensão coletor-emissor, respectivamente?

Em um experimento de laboratório de eletricidade, um estudante realizou uma medida de resistência com a resolução mais adequada e disponível pelo instrumento. O quadro a seguir é um recorte do manual deste multímetro e diz respeito à precisão deste instrumento na função ohmímetro. A medida apresentada no display do instrumento foi de 15,00kΩ sem flutuações ao longo do tempo.

Fonte: Manual do Multímetro Digital - HM-1100 - Hikari

Qual é a melhor estimativa dessa medida e sua incerteza instrumental?

Em análise de circuitos é fundamental que se utilize adequadamente ferramentas de medição de sinais elétricos, tais como multímetros e osciloscópios. Um estudante reportou que, em um circuito simples com fonte de 5V e resistor de 1k, as medidas de tensão e de corrente foram de 5,01V e a de corrente foi de 0,00 mA, respectivamente. O estudante também reportou que este instrumento foi inserido em paralelo com o resistor no modo voltímetro e, a seguir, inserido em série com o resistor no modo amperímetro.

Considere que o problema apresentado não é causado por mau contato. A partir dessas observações, qual é a análise e a ação mais adequada a ser tomada pelo técnico de laboratório?

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. Este modelo é equipado com um conversor AD (analógico-digital) de 10 bits com tensão de referência Vcc = 5V. O terminal A0 está conectado ao terminal central de um potenciômetro B10k. O terminal da esquerda está conectado ao terminal de 5V e o terminal da direita está conectado ao terminal GND da placa. O código apresentado na figura foi carregado no microcontrolador da placa e os dados produzidos foram observados pelo monitor Serial em um computador.

Fonte: https://www.tinkercad.com NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.

Após analisar esse sistema composto por essa montagem e programação, assinale a afirmação INCORRETA:

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. O terminal digital 13 desta placa está conectada a um resistor de R1 = 330Ω em série com o terminal anódico do LED. O terminal catódico do LED está conectado ao terminal GND (terra). O terminal 8 está conectado a um dos terminais de um botão normalmente aberto e a um resistor de R2 = 10kΩ conectado ao terminal GND (terra). O outro terminal do botão está conectado a uma trilha com alimentação de 5V da placa Arduino. O código apresentado na figura foi carregado no microcontrolador da placa.

Fonte: https://www.tinkercad.com NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.

Após analisar esse sistema composto por essa montagem e programação, assinale a afirmação INCORRETA:

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. O terminal digital 9 desta placa é uma saída PWM e está conectada a um resistor de R = 220Ω em série com o terminal anódico do LED. O terminal catódico do LED está conectado ao terminal GND (terra). O código apresentado na figura foi carregado no microcontrolador da placa.

Fonte: https://www.tinkercad.com NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.

Analise este sistema composto por esta montagem e programação e assinale a afirmação INCORRETA.

Um conversor AD (analógico-digital) de 8 bits com tensão de referência Vcc = 5V foi utilizado para monitorar a tensão de um sistema e retornou como resposta o valor em binários 10011001 por comunicação I2C.
Fonte: CAPUANO, Francisco Gabriel; IDOETA, Ivan Valeije. Elementos de eletrônica digital. 42. ed. São Paulo: Erica, 2019.

Qual é o valor da resposta convertido em sistema decimal e o valor da tensão referente a essa leitura?

O esquema da figura a seguir representa um sistema de controle em malha fechada, do tipo proporcional, de uma planta industrial. O elemento d é uma perturbação do tipo degrau.

Fonte: Petrobras PSP-RH-1-2009-Técnico em manutenção júnior em Instrumentação

Dado que o sistema em malha fechada é estável, qual é a estratégia que pode eliminar completamente o sinal de erro em regime permanente causado pela perturbação?

Em um experimento de laboratório de eletricidade, um estudante realizou três medidas consecutivas de resistência sobre um resistor de 1 kΩ. As medidas foram de i) 996 Ω, ii) 992 Ω e iii) 1000 Ω.

Qual é a melhor estimativa dessa medida e seu desvio padrão?

No ramo da automação industrial, processo é uma operação onde varia, pelo menos, uma característica variável física e/ou química de um determinado sistema. A regulação automática é o controle das variáveis físicas e/ou químicas por meio de dispositivos automáticos.
Fonte: Sighieri L.; Nishinari, A.; Controle automático de processos industriais: Instrumentação / 2. ed. Blucher, 1973.

Assinale a opção que NÃO representa uma vantagem oriunda da regulação automática em sistemas de controle.

Considere uma reação do tipo A + B → C + D, sobre a qual foram coletados os dados abaixo:



Qual alternativa apresenta corretamente a ordem global e a constante de velocidade da reação?

A purificação do cobre por meio de eletrólise é um procedimento largamente utilizado nos dias de hoje. Por meio dessa metodologia, é possível obter esse metal com altos graus de pureza.
A célula eletrolítica para purificação do cobre contém solução de sulfato de cobre (CuSO4), o material a ser purificado em um dos eletrodos e outro eletrodo onde se depositará o cobre puro, como representado a seguir:


Disponível em: <https://www.saofranciscodeassis.edu.br/rgsn/arquivos/RGSN04/Refino-do-cobre-por-meio-daeletr%C3%B3lise-DAROSCI-OLIVEIRA-p171-182.pdf> (Com adaptações). Acesso em: 17 abr. 2024.
Sobre essa metodologia, é correto afirmar que:

Em uma aula de graduação para estudantes do curso de Química, é solicitado que os alunos obtenham furfural a partir de resíduo de cravo da índia. Para isso, o resíduo é tratado com ácido, e o material é submetido a uma destilação simples, onde o destilado contém o material de interesse.

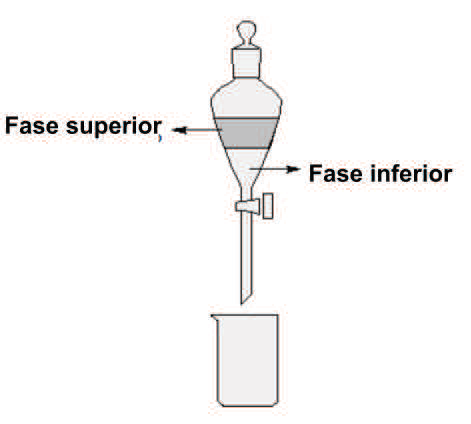

Para isolar o furfural, os alunos devem realizar uma extração líquido-líquido. Em um funil de separação, adiciona-se o destilado aquoso e, em seguida, o solvente orgânico, no caso diclorometano. Após leve agitação, o funil é deixado em repouso e duas fases se formam, como representado na figura a seguir:

Dados:

Densidade da água = 1g/cm³

Densidade do diclorometano = 1,33 g/cm³

Coeficiente de distribuição: K_D = Concentração_{fase orgânica}/Concentração_{fase aquosa} > 1

Sobre o procedimento descrito, qual das alternativas apresenta uma afirmação correta?

Em uma turma de Ensino Médio, o professor resolveu confeccionar uma bateria com materiais de baixo custo, para fins didáticos. Utilizando recipientes coletores, pregos galvanizados, pedaços de grafite e tintura de iodo contendo um pouco de iodeto de potássio, três células galvânicas foram montadas e associadas em série, como visto na figura abaixo:

Os alunos foram convidados a medir a tensão gerada pela bateria com auxílio de um multímetro.

DE ARAÚJO, Sayonara Maria Ferreira et al. Confecção de celas galvânicas com materiais de baixo custo para otimização de aulas sobre reações de oxirredução e eletroquímica no ensino médio. (Com adaptações).

Dados:

Potenciais de redução nas condições em que a bateria foi confeccionada:

I₃^- + 2e^- → 3I^- E = 0,53V

Zn⁺² + 2e^- → Zn E = -0,76V

Qual é o valor mais próximo do esperado para a bateria descrita?

Os gráficos abaixo são referentes a uma reação do tipo A → B + C.

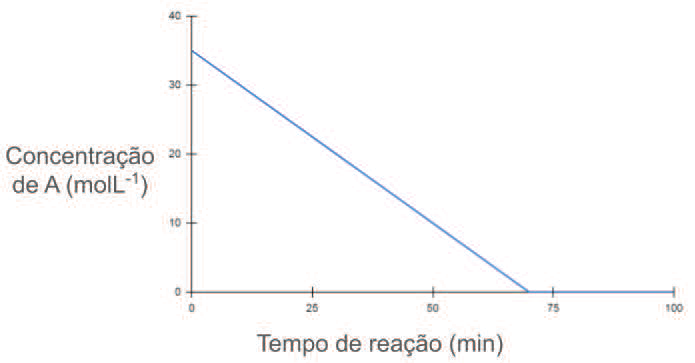

No primeiro gráfico, temos a variação da concentração do reagente A em função do tempo de reação:

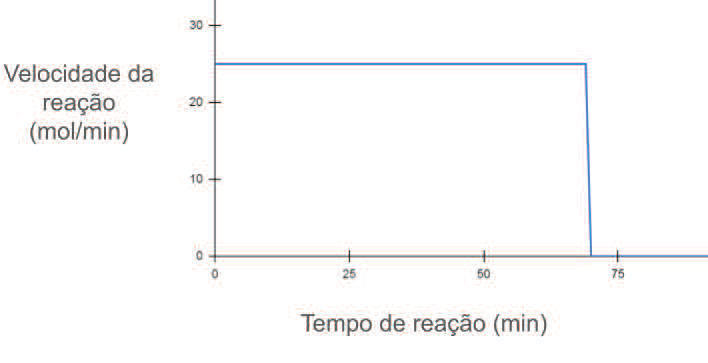

No segundo gráfico, temos a velocidade da reação em função do tempo:

Com base nos dois gráficos, o que é possível afirmar sobre a cinética da reação?

Em um laboratório químico, existem diversas vidrarias com diferentes funções e outras com funções similares, porém com diferentes níveis de precisão.

Assinale a alternativa que traz as vidrarias correspondentes à descrição a seguir:

São tubos calibrados que apresentam torneira, normalmente de teflon ou vidro. Capazes de dispensar volumes com precisão de acordo com a capacidade da vidraria.

Um químico observa que, durante a dissolução de um certo sal em água, o recipiente em que a solução está sendo preparada se resfria.

A explicação química mais coerente para esse fenômeno é:

O metano (CH₄) é um gás produzido durante o processo natural de digestão dos alimentos pelos rebanhos bovinos. A relevância desse gás, considerado fundamental na estratégia de mitigação do aquecimento global, se reflete no fato de o Brasil ter aderido ao Pacto Mundial do Metano na COP26, realizada na Escócia em 2021, se comprometendo a reduzir sua emissão.

Na combustão completa do metano, ele reage com oxigênio (O₂) e produz gás carbônico (CO₂) e água (H₂O).

Disponível em: <https://www.embrapa.br/busca-de-noticias/-/noticia/73172252/nova-metodologia-mede-emissao-de-metano-em-reprodutores-bovinos#:~:text=equipamento%20no%20dorso),

Emiss%C3%A3o%20de%20metano%20%C3%A9%20decorrente%20do%20processo%20de%20digest%C3%A3o%20dos,digest%C3%A3o%20dos%20alimentos%20pelos%20animais>. (Com adaptações) Acesso em: 17 abr. 2024.

Dados:

Substância ΔH_f⁰ (KJmol^-1)

CH_4(g) -74,8

CO_2(g) -393,5

H₂O_(l) -285,8

Assinale a alternativa que apresenta o calor liberado pela combustão completa de oito gramas de gás metano.

Considere que a reação ocorre em condições padrão.

Qual das alternativas apresenta um procedimento correto em caso de exposição a um produto químico perigoso?

Sobre o armazenamento seguro de produtos químicos, é incorreto afirmar que:
