O circuito abaixo consiste de um regulador linear de tensão baseado na associação de diodos tipo zener com transistor bipolar. Considerando que o transístor possua um ganho de β = 100 e uma queda de tensão Base-Emissor de Vbe = 0,7V.

Assinale a alternativa que indique CORRETAMENTE, o valor da tensão de saída deste circuito e a potência dissipada no transístor (Carga = 10 ).

Relacione os sensores de acordo com sua aplicação:

I. Sensor Indutivo

II. Resolver

III. Sensores de efeito Hall

IV. Encoder

V. Sensor Capacitivo

( ) Sensor utilizado para detecção de metais ferrosos.

( ) Sensor capaz de detectar campos magnéticos.

( ) Sensor de posição com saída digital.

( ) Sensor de posição com saída analógica e variação senoidal.

( ) Sensor capaz de detectar plásticos e metais.

Assinale a alternativa que contém a sequência CORRETA de associação, de cima para baixo.

Para o circuito a seguir, os resistores Ra, Rb, RC e Rd são ajustáveis. Analisando o circuito levando em conta a polaridade indicada na figura como referência para a tensão Vd, pode-se afirmar que:

I. A corrente em todos os resistores será igual se Ra = Rb e RC= Rd.

II. Na condição Ra = Rb e RC > Rd a tensão Vd será positiva.

III. Na condição Ra = RC e Rb < Rd a tensão Vd será negativa.

IV. Sempre que Rd for menor que Rb a tensão de Vd será positiva.

V. Na condição Ra = Rb = RC e Rd < RC a tensão Vd será positiva.

Assinale a alternativa que apresenta somente as afirmações CORRETAS.

O circuito a seguir consiste de um regulador de tensão baseado em um diodo Zener com tensão de 10 V e potência de 200 mW, sendo a alimentação do circuito uma fonte de 20,5 V. Sabendo-se que a corrente de Zener minima é igual a 10 % da corrente de Zener máxima e que a corrente média de carga é igual a 10 mA. Assinale a alternativa que indique CORRETAMENTE a faixa de valores da resistência Rz para que o circuito funcione adequadamente.

Com relação aos amplificadores operacionais, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) A configuração buffer ou seguidor de tensão possui ganho de 0dB.

( ) A configuração amplificador inversor possui ganho mínimo com módulo igual a 1 (um).

( ) A tensão de saída de amplificadores operacionais é sempre menor que tensão de alimentação.

( ) Um amplificador operacional pode ser tratado como ideal quando seu ganho em malha aberta for elevado e suas entradas possuírem baixa impedância.

( ) A configuração amplificador diferencial é utilizada quando se deseja uma maior imunidade a ruídos de modo comum.

Assinale a alternativa que contém a sequência CORRETA de associação, de cima para baixo.

O professor do curso de Engenharia Elétrica apresentou a seus estudantes o seguinte circuito para que eles pudessem analisar suas principais características. Com relação a este circuito marque com (V) as afirmativas verdadeiras e com (F) as afirmativas falsas.

( ) O circuito representado é uma fonte simétrica regulada constituída de um amplificador diferencial de entrada, uma etapa amplificadora intermediária e uma saída simétrica.

( ) O circuito é um amplificador operacional simples, constituído de um amplificador diferencial de entrada, uma etapa intermediária e uma saída complementar na saída.

( ) O diodo zener tem por finalidade polarizar a base de T3 e T4 para que esses possam polarizar, com uma corrente, o par diferencial de entrada e a etapa de saída através de R8.

( ) os transistores T7 e T8 formam um amplificador classe AB.

( ) Os resistores R1 e R2 formam um tipo de carga para 0 amplificador diferencial de entrada chamada de carga ativa.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

Instrumentos utilizados para medição de grandezas elétricas recebem uma classificação de acordo com o ambiente e o tipo de medição que podem fazer. Marque V (verdadeiro) ou F (falso) nas sentenças abaixo em relação à categoria de instrumentos de medidas elétricas

( ) A categoria V refere-se a instrumentos de medidas com grau de segurança máximo. Indicado, por exemplo, para a medição de grandezas em subestações de energia.

( ) A categoria II refere-se a classe de instrumentos indicados para realizar medições em circuitos monofásicos, equipamentos laboratoriais, aparelhos domésticos e cargas similares.

( ) A categoria I refere-se a instrumentos de medidas com grau de segurança máximo. Indicado, por exemplo, para a medição de grandezas em subestações de energia.

( ) A categoria refere-se a equipamentos indicados para medições em equipamentos eletrônicos protegidos e a circuitos com transientes limitados.

( ) A categoria III é indicada para medições em circuitos de distribuição trifásica.

Assinale a alternativa que contém a sequência CORRETA de associação, de cima para baixo.

O supervisor de estágio de um aluno do curso técnico em eletrotécnica requisitou para este a medida de potência ativa e reativa de um motor de indução trifásico ligado em triângulo. O laboratório dispunha de wattímetros analógicos Com relação a esta situação identifique as afirmativas CORRETAS:

I. Para fazer a medida de potência desta é necessário utilizar o método dos dois wattímetros.

II. Se um Wattímetro indica 311 W e o segundo indica 0 W quer dizer que o fator de potência é de 0,5.

III. O valor da potência aparente é de 255 W se, um dos wattímetros indicar 145 W e 0 outro indicar 110 W.

IV. Se o índice de classe dos wattímetros é de 2% e a potência de fundo de escala é de 500 W, a incerteza de medição deste instrumento é de 10 W.

Assinale a alternativa que contém apenas as afirmativas CORRETAS:

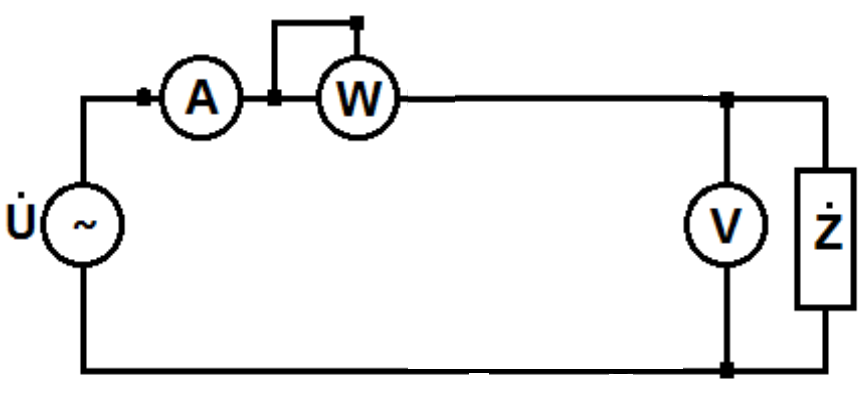

Um professor do curso Técnico em Eletrotécnica propôs um experimento de medição de potência. Um dos alunos montou o circuito monofásico apresentado apresentado abaixo aplicando uma tensão U= 220 |0º a uma impedância Z= j 22 . Marque com (V) as afirmativas verdadeiras e com (F) as afirmativas falsas.

( ) O wattímetro está conectado corretamente, logo 0 valor medido será nulo.

( ) Como a carga é puramente indutiva, a corrente está atrasada em relação à tensão.

( ) O voltímetro e o amperímetro indicam respectivamente, 1 A e 220 V.

( ) A potência reativa medida é de 2200 VAr.

( ) O fator de potência desta carga é de 0.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

A instrumentação envolve os métodos e processos pelos quais os valores das grandezas físicas são observados. Envolve desde o simples fato de utilizar um voltímetro a fim de determinar o valor atual de uma tensão, quanto a instrumentação utilizada para determinar o valor real de velocidade de um motor a fim de controlá-la Associe os conceito da coluna da esquerda com a sua descrição:

(1) Exatidão

(2) Precisão

(3) Repetitividade

(4) Resolução

( ) É a medida que define o quão próximas estão as inúmeras medidas de um instrumento, considerando-se a mesma grandeza sob as mesmas condições.

( ) Menor variação na grandeza medida que causa variação perceptível no instrumento.

( ) É a medida que define o quão próximo de um valor considerado verdadeiro estão as medidas de um instrumento qualquer.

( ) Capacidade do instrumento em fornecer indicações aproximadamente iguais da mesma grandeza sob as mesmas condições.

A ordem CORRETA de associação, de cima para baixo, é:

O espelho de corrente, apresentado na figura, é uma alternativa interessante para fazer a injeção de corrente em um resistor a fim de medi-lo. Ou seja, é parte do circuito interno de um ohmímetro digita. Para completar este medidor, seria necessária a utilização de um microcontrolador para converter a tensão entre os pontos A e B em um equivalente digital e assim calcular a relação desta tensão com o valor da resistência. Com relação a esta situação, considere que os transistores sejam idealmente idênticos, identifique as afirmativas CORRETAS.

I. Se considerarmos Vcc = 5 V, V_BE = 0,7 V o valor do resistor R1 para que uma corrente de 10 mA fIua por algum resistor conectado aos pontos Ae B é de 470 .

II. Se considerarmos V_{CE_Q2} = 0 V, Vcc=5 V a corrente que flui no ramo de R1 igual a 15 A. A máxima resistência que poderá ser medida entre os pontos A e B é de 500 k.

III. A resolução de resistência deste ohmímetro em considerando uma resistência de fundo de escala de 200 k e a utilização de um conversor A/D de 10 bits será de 195,31 .

IV. Uma possível fonte de erro sistemático para este instrumento é o chamado descasamento ligeiras, diferenças entre os transístores Q₁ e Q₂ que resultam numa corrente no ramo de Q2 ligeiramente diferente da corrente projetada para o ramo de Q_1.

Assinale a alternativa que contém apenas as afirmativas CORRETAS:

Com relação aos conversores estáticos de potência, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) A topologia buck abaixador —têm sua tensão de saída inversamente proporcional ao tempo que a chave permanece desligada.

( ) O conversor tipo boost elevador têm seu ganho estático fortemente influenciado pela carga quando operado no modo de condução descontínua.

( ) Tempo morto é um termo utilizado para designar o intervalo de tempo entre comutações com o objetivo de se evitar curto-circuito.

( ) O conversor buck-boost - abaixador-elevador - possuí dois estágios de operação no modo de condução contínua: armazenamento de energia no capacitor acumulador e transferência de energia para o indutor de saída.

( ) A relação entre o tempo que a chave de potência permanece fechada e o período de comutação é conhecida como razão cíclica.

Assinale a alternativa que contém a sequência CORRETA de associação, de cima para baixo.

O sensor de corrente elétrica chamado de Bobina de Rogowski tem aplicação na medição de sinais que apresentam rápidas transições da referida grandeza. Apresenta uma alta linearidade, pois seu núcleo é de ar e, por este motivo, apresenta uma largura de banda que supera a dos transformadores de corrente A tensão de saída deste sensor em relação a corrente que passa em um condutor enlaçado por esta bobina é dada pela equação v(t) = .Para que se possa medir a corrente que passa por um condutor enlaçado pela bobina de Rogowski através de um microcontrolador deve-se primeiro condicionar o sinal de saída da bobina para que este seja proporcional à corrente que passa pelo condutor Com relação ao circuito que deve ser utilizado para a função descrita é CORRETO afirmar que é um:

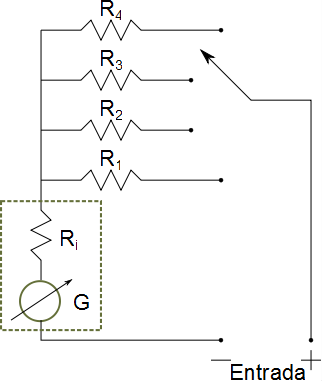

A figura apresenta o circuito interno de um voltímetro analógico que utiliza um galvanômetro de corrente de fundo de escala de 1mA e resistência interna (R_i) de 20 O galvanômetro, dentro do retângulo pontilhado, é um equipamento eletromecânico que apresenta uma deflexão de um ponteiro sobre uma escala graduada quando percorrido por uma corrente elétrica Com relato a este circuito e as características principais de um voltímetro analógico marque (V) para as afirmações verdadeiras e (F) para as afirmações falsas:

( ) Os valores de R1, R2, R3 e R4 para a construção de escalas de 400mV, 4V, 40V e 400V são respectivamente: 380 , 3980 , 39980 e 399980 .

( ) A sensibilidade deste equipamento é de aproximadamente 2 k /V.

( ) A deflexão máxima do galvanômetro coincide com a passagem da corrente de fundo de escala por este dispositivo.

( ) Se o instrumento construído apresentar índice de classe de precisão de 2% a medida de uma tensão de 2 V utilizando a escala de 4 V será de 0,04 V.

( ) A impedância interna do voltímetro construído é de 4 k para a escala de 4 V.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

Um sinal periódico "Vs", que é resultado da captação de um sinal através de um sensor, tem sua representação no domínio da frequência mostrada na figura (A). Um filtro, cujo diagrama de bode de ganho é apresentado na figura (B), é utilizado para condicionar o referido sinal para ser ainda amplificado e convertido através de um conversor analógico/digital Considerando esta situação, marque (V) para as afirmações verdadeiras e (F) para as afirmações falsas.

( ) O d'agrama de bode apresentado é de um filtro de segunda ordem.

( ) A amplitude do sinal na saída do filtro para as frequências de 10⁵ Hz, 10⁷ Hz e 10⁹ Hz é respectivamente de 100 dB/uV, 74 dB/uV e - 66 dB/uV.

( ) Para o cálculo da amplitude de um sinal em dB/uV utiliza-se 20. log₁₀(Vs/ 1x10^-6).

( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito

( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

Um indutor é posicionado em série com a entrada de um amplificador, com impedância de entrada de 50 , com o objetivo de bloquear um ruído de 200 MHz. Marque a alternativa CORRETA com relação ao valor de reatância indutiva que reduzirá o ruído descrito em 40 dB.

Um profissional de instrumentação e eletroeletrônica, necessita medir a tensão eficaz que alimenta um circuito elétrico RLC série, mas o multímetro que ele possui, está com a escala de tensão elétrica danificada. Ele sabe que o valor do resistor "R" é igual a 10 , a reatância indutiva do indutor "L" é 15 e a reatância capacitiva do capacitor "C" é 10 .Desta forma, ele utiliza a escala de corrente elétrica e consegue ler a corrente elétrica do circuito, que indica no amperímetro um valor eficaz de 5 A.

Assim, assinale a alternativa que indica CORRETAMENTE o valor do módulo da impedância total do circuito e o valor do módulo da tensão eficaz que alimenta este circuito RLC, respectivamente:

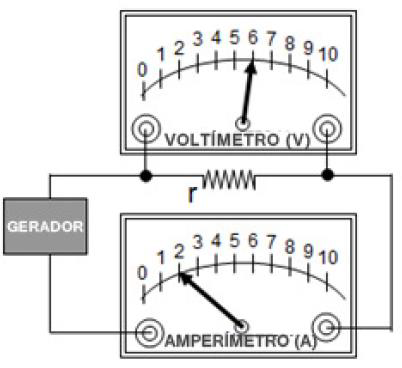

Um profissional da área de eletroeletrônica necessita determinar uma resistência elétrica desconhecida, e, para tanto é dado a ele um amperímetro, um voltímetro e um gerador. A montagem que o profissional preparou, está representada na figura abaixo e permitiu que ele efetuasse a medição.

Assinale a alternativa que CORRETAMENTE o valor do resistor (r).

Dados: O voltímetro suporta até a leitura máxima de 250 V, quando o ponteiro estiver posicionado em 10, e o amperímetro suporta até a leitura máxima de 5000 mA, quando o ponteiro estiver posicionado em 10. Desprezar as resistências internas dos instrumentos.

Um profissional de instrumentação eletroeletrônica, necessita saber a tensão máxima que um resistor de um circuito RLC série, pode ser submetido quando este circuito for alimentado com tensão em corrente alternada, com frequência variável.

Assinale a alternativa que indica CORRETAMENTE a equação que descreve o valor da frequência que fará com que este resistor tenha a máxima tensão sobre seus terminais.
