Ano: 2016 Banca: FUMARC Órgão: CBTU Provas: FUMARC - 2016 - CBTU - Técnico Industrial - TIN - Mecânica | FUMARC - 2016 - CBTU - Técnico Industrial - TIN - Mecatrônica |

Q2712886 Engenharia Mecatrônica

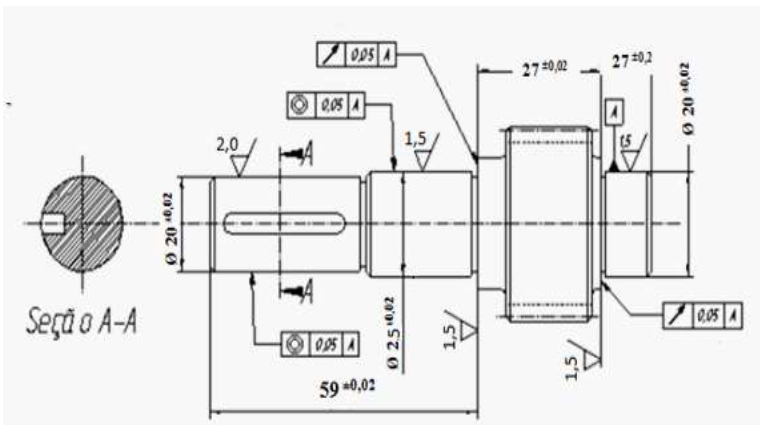

Com referência à rugosidade e tolerâncias geométricas da peça abaixo, assinale a afirmativa CORRETA.

Imagem associada para resolução da questão

O acabamento superficial no diâmetro nominal de 25 mm é de 1,5 μm e sua dimensão mínima é de 24,98 mm.

O desvio de planicidade no diâmetro nominal de 25 mm é de 0,05 mm e seu acabamento superficial é de 1,5 μm.

O desvio de batimento no diâmetro de 25 mm tem valor de 0,05 mm e a dimensão máxima desse diâmetro é de 25,02 mm.

O diâmetro nominal de 20 mm lado da chaveta tem dimensão máxima de 20,200 mm e rugosidade Ra = 2,0 μm.
