Ano: 2024 Banca: ACAFE Órgão: CELESC Prova: ACAFE - 2024 - CELESC - Técnico Industrial - Telecomunicações |

Q2590479 Engenharia Elétrica

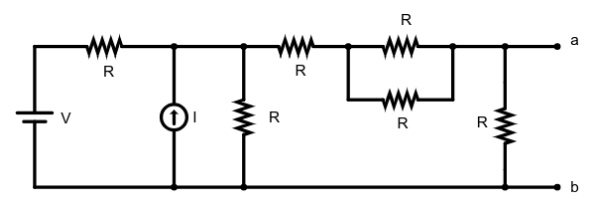

Considere o circuito da figura abaixo, o qual será substituído pelo seu circuito equivalente de Thévenin entre os terminais a e b. Assinale a alternativa CORRETA, que contém o valor da resistência equivalente de Thévenin R_TH.

Imagem associada para resolução da questão

R_Th = R.

R_Th = 3R/4.

R_Th = 2R/3.

R_Th = R/2.

R_Th = R/3.

Incorreta. Gabarito oficial da banca:
