O som pode ser definido como uma sensação produzida no sistema auditivo devido a uma variação de pressão ambiente. Sobre essa temática, assinale a afirmativa correta.

O telhado é uma categoria de cobertura, em geral caracterizado por possuir um ou mais planos inclinados em relação ao plano horizontal. A função principal do telhado é a mesma que a de qualquer outra cobertura: proteger o espaço interno do edifício das intempéries do ambiente exterior, além de conceder aos usuários privacidade e conforto. O telhado deve também promover a captação e distribuição das águas pluviais. A coluna da esquerda apresenta elementos do telhado e a da direita, a descrição de cada elemento. Numere a coluna da direita de acordo com a da esquerda.

1 - Beiral

2 - Água

3 - Cumeeira

4 - Espigão

5 - Rincão

( ) Elemento inclinado que divide duas águas.

( ) Cada uma das superfícies inclinadas do telhado.

( ) Elemento que limita o telhado.

( ) Elemento inclinado que divide duas águas atuando como “calha”, recolhendo e conduzindo a água da chuva na direção do escoamento.

( ) Elemento que divide horizontalmente duas águas do telhado em seu ponto mais alto.

Marque a sequência correta.

Considere uma edificação implantada em um terreno com medidas de 20 x 30m, cuja legislação municipal estabelece uma taxa de ocupação máxima de 20% e um coeficiente de aproveitamento máximo de 2. Quantos pavimentos essa edificação poderá ter de forma a atender o máximo permitido pela legislação?

Eflorescência é conceituada como depósitos cristalinos de cor branca que surgem na superfície do revestimento, como piso (cerâmicos ou não), paredes e tetos, resultantes da migração e posterior evaporação de soluções aquosas salinizadas. Sobre essa temática, marque V para as afirmativas verdadeiras e F para as falsas.

( ) As eflorescências causam degradação microestrutural apenas nas zonas próximas à superfície, bem como degradação estética no produto cerâmico, paredes pintadas, pisos e tetos.

( ) Os sais solúveis que dão origem às eflorescências têm origem apenas da água existente no subsolo.

( ) As eflorescências podem alterar a aparência da superfície sobre a qual se depositam e em determinados casos seus sais constituintes podem ser agressivos, causando desagregação profunda.

( ) A argamassa que contém cal em sua composição é menos vulnerável à ocorrência de eflorescência, tendo em vista que a eflorescência é maior quando as argamassas não contêm cal aditivada.

Assinale a sequência correta.

As trincas podem ser definidas como fraturas lineares no concreto, desenvolvendo-se parcialmente ou completamente ao longo de um elemento estrutural. As trincas e fissuras são fenômenos próprios e inevitáveis do concreto armado e podem se manifestar nas três fases de formação do concreto. A coluna da esquerda apresenta as fases de formação do concreto e a da direita, as causas das trincas e fissuras em cada fase. Numere a coluna da direita de acordo com a da esquerda.

1 - Fase plástica

2 - Fase de endurecimento

3 - Fase de concreto endurecido

( ) Subdimensionamento, detalhamento inadequado, construção sem cuidados indispensáveis, cargas excessivas, ataque de sulfatos ao cimento do concreto e reação álcali-agregado.

( ) Precoce movimentação térmica, precoce retração do endurecimento e assentamento diferencial dos apoios.

( ) Retração plástica e do assentamento plástico.

Marque a sequência correta.

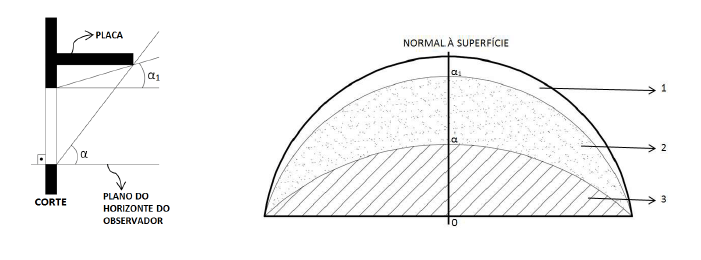

Para o controle da radiação solar, a determinação do tipo e da dimensão de um dispositivo de proteção solar serão feitas em função da eficácia desejada. Para tal dimensionamento, aplica-se o método gráfico denominado “traçado de máscaras”, o qual se utiliza dos ângulos de sombra resultantes de um dispositivo externo em relação a um determinado ângulo de incidência do sol: ângulo de sombra horizontal (β) e ângulo de sombra vertical (α). Em uma máscara de sombra, é possível determinar as zonas de eficiência da proteção resultante do dispositivo adotado, sendo classificadas como: eficiência nula, eficiência parcial e eficiência total. As imagens a seguir exemplificam um dispositivo externo com placas infinitas e sua máscara de sombra.

Assinale a alternativa que identifica corretamente as eficiências numeradas na figura.

A NBR 9050 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, estabelece número mínimo de sanitários acessíveis com entradas independentes, conforme uso e situação da edificação. Sobre essa temática, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Em uma edificação de uso público a ser construída, o número mínimo de sanitários acessíveis com entradas independentes deve ser de 5% do total de cada peça sanitária, com no mínimo um, para cada sexo em cada pavimento, onde houver sanitários.

( ) Em uma edificação de uso coletivo e existente, deve-se ter no mínimo duas instalações sanitárias, onde houver sanitários.

( ) Em edificações de uso coletivo a serem ampliadas ou reformadas, com até dois pavimentos e área construída de no máximo 150 m² por pavimento, as instalações sanitárias acessíveis podem estar localizadas em um único pavimento.

( ) Banheiros e vestiários devem ter no mínimo 10% do total de cada peça instalada acessível, respeitada no mínimo uma de cada; quando houver divisão por sexo, as peças devem ser consideradas separadamente para efeito de cálculo.

Assinale a sequência correta.

A NR 18, que trata das condições e meio ambiente de trabalho na indústria da construção, estabelece que nas instalações móveis, inclusive contêineres, destinadas a alojamentos com camas duplas, tipo beliche, a altura livre entre uma cama e outra é de no mínimo:

No software AutoCAD 2016 (Autodesk), qual ferramenta faz parte do painel “modify”?

A NBR 6492 – Representação de projetos de arquitetura conceitua escalas como a relação dimensional entre a representação de um objeto no desenho e suas dimensões reais. Considerando um objeto com dimensão real de 24m e escala utilizada de 1:50, qual a dimensão do objeto no desenho?

Quando se trata da qualidade e efeitos das fontes de luz artificial, deparam-se com algumas grandezas fotométricas. A coluna da esquerda apresenta grandezas e a da direita, definição de cada uma. Numere a coluna da direita de acordo com a da esquerda.

1 - Índice de Reprodução de Cor (IRC)

2 - Temperatura de Cor

3 - Fluxo Luminoso

4 - Eficiência Luminosa

5 - Fluxo Radiante

( ) Conjunto de toda radiação eletromagnética emitida por uma fonte.

( ) Componente do fluxo radiante que gera uma resposta visual.

( ) Capacidade da luz incidente reproduzir com fidelidade a cor das superfícies.

( ) Descreve a cor de uma determinada fonte de luz pela comparação com a cor de um corpo negro à medida que se altera sua temperatura.

( ) Relação entre o fluxo luminoso emitido por uma fonte e o fluxo radiante consumido para produzi-lo.

Marque a sequência correta.

Considere uma sala de aula equipada com 6 luminárias, com 2 lâmpadas fluorescentes tubulares T8 de 40 W cada, mantidas ligadas por 8 horas diárias de segunda à sexta-feira. Quanto seria, aproximadamente, a economia, em kWh, após 4 semanas, caso essas lâmpadas fossem substituídas por lâmpadas tubulares de Led de 18 W?

Considere que lâmpadas fluorescentes tubulares utilizam reator que possui um consumo equivalente de 12 W por lâmpada.

As dimensões dos pisos e espelhos em uma escada, conforme a NBR 9050, que trata da Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, devem ser constantes em toda a escada ou degraus isolados. Para seu dimensionamento, devem ser atendidas as seguintes condições:

i. 0,63 m ≤ p + 2e ≤ 0,65 m;

ii. pisos (p): 0,28 m ≤ p ≤ 0,32 m;

iii. espelhos (e): 0,16 m ≤ e ≤ 0,18 m.

Considere uma edificação com vão a vencer de 3,15 metros, na qual será construída uma escada de 1,2 m de largura, reta, em 2 lances com 9 espelhos cada e um patamar intermediário. Considere o comprimento do patamar igual à largura da escada. Qual alternativa apresenta o comprimento exato total da escada que atende de forma satisfatória os parâmetros i, ii e iii destacados acima?

Quanto às etapas de elaboração do projeto de arquitetura, definidas na NBR 13532 sobre Elaboração de projetos de edificações de arquitetura, analise as afirmativas abaixo.

I - No Projeto legal de arquitetura, são demandadas informações necessárias e suficientes ao atendimento das exigências legais para os procedimentos de análise e de aprovação do projeto e da construção, incluindo os órgãos públicos e as companhias concessionárias de serviços públicos.

II - No Anteprojeto de arquitetura, são demandadas informações técnicas relativas à edificação (somente ambientes interiores), aos elementos da edificação e a seus componentes construtivos considerados relevantes.

III - No Estudo preliminar de arquitetura, são demandadas informações sucintas e suficientes para a caracterização geral da concepção adotada, para a caracterização específica dos elementos construtivos e dos seus componentes principais e relativas a soluções alternativas gerais e especiais, suas vantagens e desvantagens, de modo a facilitar a seleção subsequente.

Está correto o que se afirma em

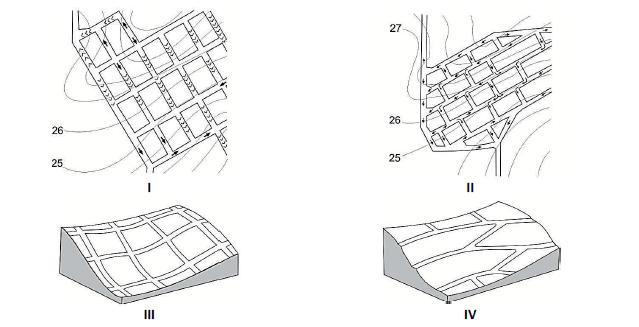

Juan Mascaró, em seu livro “Infraestrutura Habitacional Alternativa”, destaca que, em um terreno acidentado, o traçado deverá interpretar, respeitar e tirar o melhor proveito da topografia, devendo também proporcionar um tráfego confortável e seguro mesmo em dias de chuva. Considerando essa afirmação, observe os traçados a seguir:

Quais traçados seriam adequados para terrenos com alta declividade?

Sobre as obrigações do Arquiteto e Urbanista para com os colegas, previstas no Código de Ética e Disciplina do Conselho de Arquitetura e Urbanismo do Brasil, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O Arquiteto e Urbanista deve evitar oferecer vantagem ou incentivo material ou pecuniário a outrem, visando favorecer indicação de eventuais futuros contratantes.

( ) O Arquiteto e Urbanista deve declarar-se impedido de realizar trabalhos de avaliação crítica, perícia, análise, julgamento, mediação ou aprovação de projetos ou trabalhos dos quais seja autor ou de cuja equipe realizadora faça parte.

( ) O Arquiteto e Urbanista que desempenhar atividades nos órgãos técnicos dos poderes públicos deve restringir suas decisões e pareceres ao cumprimento das leis e regulamentos em vigor, com isenção e em tempo útil, não podendo, nos processos em que atue como agente público, ser parte em qualquer um deles.

( ) O Arquiteto e Urbanista, enquanto membro de equipe ou de quadro técnico de empresa ou de órgão público, deve colaborar para o legítimo acesso de seus colegas e colaboradores às devidas promoções e ao desenvolvimento profissional, evitando o uso de artifícios ou expedientes enganosos que possam prejudicá-los.

Assinale a sequência correta.

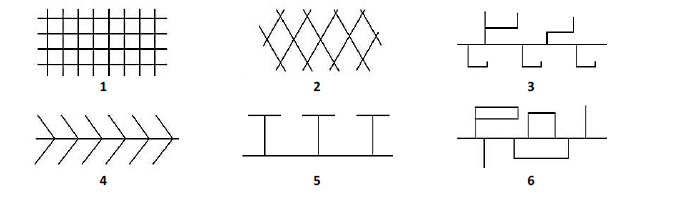

O traçado urbano começa pela definição de avenidas, ruas e caminhos para pedestres, necessários para tornar acessíveis as diferentes partes do espaço a serem organizadas. Essas avenidas, ruas ou caminhos assumem traçados e desenhos muito diferentes, conforme a topografia do local, as características do usuário e o motivo pelo qual transita nessas vias. Em seu livro “Manual de Loteamentos e Urbanização”, Juan Luis Mascaró apresenta alguns tipos de traçados e malhas urbanas. A respeito desse tema, observe as ilustrações a seguir:

Assinale a alternativa que apresenta a correta nomenclatura das malhas ilustradas acima e na ordem dada.

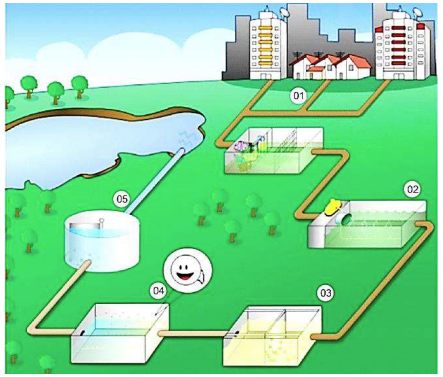

A figura a seguir ilustra um sistema de tratamento de esgotos de uma cidade, elaborado pela Companhia de Saneamento Básico do Estado de São Paulo (SABESP). Numere os componentes desse sistema à direita de acordo com os respectivos números destacados na imagem à esquerda.

( ) Rede de Esgotos

( ) Tanque de aeração

( ) Decantador Primário

( ) Caixa de areia

( ) Decantador secundário

Marque a sequência correta.

Segundo a NBR 9077, que trata das saídas de emergência em edifícios, em qualquer edificação, os pavimentos sem saída em nível para o espaço livre exterior devem ser dotados de escadas, enclausuradas ou não. Qual alternativa ilustra a solução de escada adequada para o piso de descarga, em edifícios com pavimentos subsolos, de acordo com as determinações dessa norma?

A Lei Federal nº 6.766 dispõe sobre o Parcelamento do Solo Urbano e dá outras providências. Sobre o conteúdo dessa lei, analise as afirmativas a seguir.

I - Os Estados, o Distrito Federal e os Municípios não poderão estabelecer normas complementares relativas ao parcelamento do solo municipal para adequar o previsto nessa Lei às peculiaridades regionais e locais.

II - Considera-se loteamento a subdivisão de gleba em lotes destinados à edificação, com abertura de novas vias de circulação, de logradouros públicos ou prolongamento, modificação ou ampliação das vias existentes.

III - Considera-se desmembramento a subdivisão de gleba em lotes destinados à edificação, com aproveitamento do sistema viário existente, desde que não implique abertura de novas vias e logradouros públicos, nem prolongamento, modificação ou ampliação dos já existentes.

IV - Não será permitido o parcelamento do solo em terrenos alagadiços e sujeitos a inundações, mesmo que tomadas as providências para assegurar o escoamento das águas.

V - A infraestrutura básica dos parcelamentos é constituída pelos equipamentos urbanos de escoamento das águas pluviais, iluminação pública, esgotamento sanitário, abastecimento de água potável, energia elétrica pública e domiciliar e vias de circulação.

Está correto o que se afirma em
