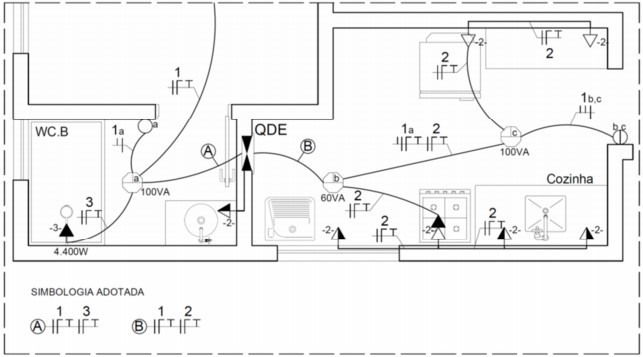

Na figura apresentada a seguir ilustra-se uma parte da instalação elétrica residencial enquadrada como categoria de atendimento T1 (380 V - tensão de linha), 3#6(6)6 mm². Nela, estão lançados três circuitos: um circuito de iluminação, com carga instalada de 1660 VA; um circuito que alimenta um conjunto de tomadas de uso geral com potência instalada de 2300 VA e outro circuito que alimenta uma tomada de uso específico para o chuveiro elétrico de 4400 W. Os condutores são de cobre com isolação em PVC e operam na temperatura de 30 ºC.

Na tabela a seguir, apresenta-se a capacidade de corrente de condutores para circuitos monofásicos, de acordo com a ABNT NBR 5410/2014.

Considere que o fator de correção de temperatura possui valor igual a 1,00 para a temperatura de 30 ºC, e que o fator de correção do número de circuitos é 1,00 para cada circuito, 0,80 para dois circuitos e 0,70 para três circuitos.

Com base na norma ABNT NBR 5410/2014 e nas informações fornecidas, analise as afirmativas listadas a seguir:

I- Utilizando os métodos de dimensionamento de condutores, conclui-se que a seção mínima para os condutores do circuito 1 é #1,5 mm².

II- Utilizando os métodos de dimensionamento de condutores, a seção mínima para os condutores do circuito 2 é #1,5 mm².

III- Utilizando os métodos de dimensionamento de condutores, a seção mínima para o condutor de proteção do circuito 3 é #6 mm².

Está correto o que se afirma em:

Desde 17 de abril de 2012, quando entrou em vigor a Resolução Normativa ANEEL nº 482/2012, o consumidor brasileiro pode gerar sua própria energia elétrica a partir de fontes renováveis ou cogeração qualificada e, inclusive, fornecer o excedente para a rede de distribuição de sua localidade. Trata-se da micro e da minigeração distribuídas de energia elétrica, inovações que podem aliar economia financeira, consciência socioambiental e autossustentabilidade. Com o objetivo de reduzir os custos e tempo para a conexão da microgeração e minigeração; compatibilizar o Sistema de Compensação de Energia Elétrica com as Condições Gerais de Fornecimento (Resolução Normativa nº 414/2010); aumentar o público alvo; e melhorar as informações na fatura, a ANEEL publicou a Resolução Normativa nº 687/2015 revisando a Resolução Normativa nº 482/2012.

A respeito da Geração Distribuída, assinale a afirmativa correta.

O Controlador Lógico Programável (CLP), do inglês PLC (Programmable Logic Controller), é definido como dispositivo capaz de armazenar instruções destinadas a sistemas automatizados. É uma característica do CLP:

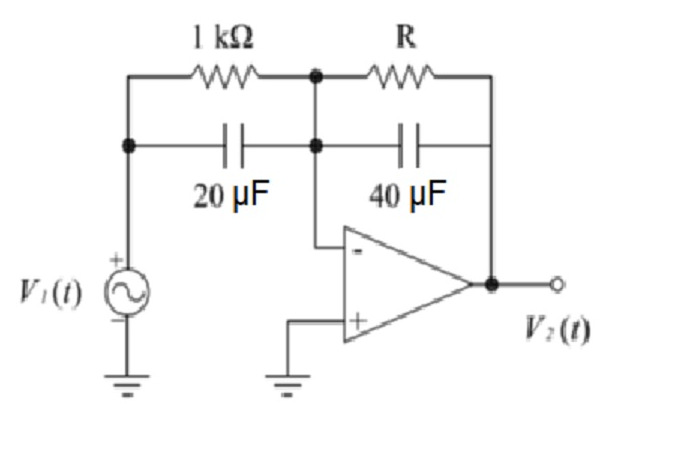

Na figura abaixo, apresenta-se um circuito ativo utilizado na implementação de compensadores de 1ª ordem de atraso de fase ou de avanço de fase.

Considere como ideal o amplificador operacional do circuito. Para que o pólo da função de transferência (V₂/V₁) do compensador esteja localizado em s = −5, a resistência R, em Ω, deverá ser:

Com relação ao tipo de cabeamento estruturado utilizado em instalações de sistema de telecomunicações com alta capacidade, marque a alternativa que corresponde à vantagem do cabo trançado frente à fibra óptica:

Um sistema de cabeamento estruturado permite acomodar mudanças frequentes com relação à reorganização ou movimentação de pessoas, juntamente com seus espaços de trabalho e serviços, alterações e acréscimos, de uma forma eficaz, segura e resistente. Dentre as opções a seguir, com relação às vantagens de um sistema de cabeamento estruturado, marque a opção INCORRETA:

Um engenheiro almeja fazer o projeto de um enlace de comunicação óptica entre Campina Grande e João Pessoa. Para isso, ele utiliza um transmissor, dispositivos de conexão, comutação e filtragem de sinais, além de amplificadores ópticos e um receptor. Considerando uma margem de 10 dB para as perdas de conexões e futuras manutenções no sistema, que os amplificadores ópticos compensam exatamente as perdas referentes ao enlace de comunicação óptica e os dispositivos envolvidos na conexão e que a sensibilidade do receptor é de -30 dBm, assinale o valor da potência óptica transmitida do transmissor:

Considerando o projeto de sistemas de comunicações ópticos de alta capacidade, assinale a opção correta:

Segundo a Agência Nacional de Telecomunicações (ANATEL), o serviço telefônico fixo comutado é o serviço de telecomunicações que, por meio de transmissão de voz e de outros sinais, destina-se:

Segundo a Agência Nacional de Telecomunicações (ANATEL), o serviço telefônico fixo comutado, destinado ao uso do público em geral, corresponde às seguintes modalidades:
