Questões de Concurso Público IF-RN 2017 para Professor - Equipamentos Biomédicos
Foram encontradas 40 questões
Para responder às questões, quando necessário, considere:
Analise a figura abaixo, que representa um circuito elétrico.
Fonte: FUNCERN, 2017.
A expressão matemática para a tensão 𝑣𝐶 em função do tempo, depois que a chave do circuito representado for fechada em t=0, é
Para responder às questões, quando necessário, considere:
Considerando a Linguagem de Descrição de Hardware, VHDL, é correto afirmar que a
Para responder às questões, quando necessário, considere:
No momento em que ocorre uma transição ativa na entrada de clock de um flip-flop, o tempo de preparação e o tempo de manutenção são importantes para a confiabilidade da resposta às entradas de controle.
De acordo com esses parâmetros, o tempo de
Para responder às questões, quando necessário, considere:

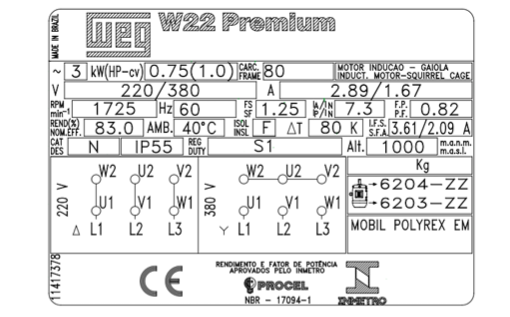

Considere os dados de placa nominal do motor elétrico representados na figura abaixo.
Adaptado de: <http://old.weg.net/br/Media-Center/Central-de-Downloads/Resultado-daBusca?keyword=guia+pr%C3%A1tico+de+treinamento&x=32&y=12 >. Acesso em: 16 jul. 2017.
Considerando os dados da placa apresentados na figura, em condições nominais de operação, o motor
Para responder às questões, quando necessário, considere:

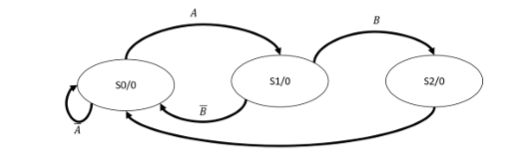

Observe o diagrama de estados abaixo, que representa uma máquina de estados finitos:
Fonte: FUNCERN, 2017.
Considerando que a sequência de sinais de entrada é 𝐴,, 𝐵,𝐴 e o estado inicial é S0, o diagrama acima representa, na classificação de máquinas de Mealy e de Moore, uma máquina do tipo
Para responder às questões, quando necessário, considere:

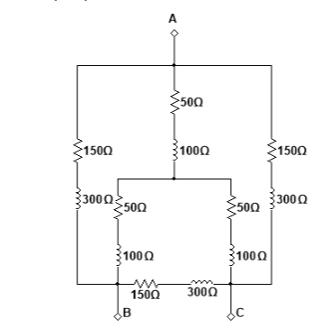

Analise a figura abaixo, que representa um circuito elétrico.
Fonte: FUNCERN, 2017.
A impedância total entre os pontos B e C é
Para responder às questões, quando necessário, considere:
Em relação aos dispositivos lógicos programáveis, o FPGA
Para responder às questões, quando necessário, considere:
Um chopper step-up opera com uma frequência de chaveamento de 2 kHz a partir de uma fonte de alimentação DC no valor de 100 V.
Considerando a resistência da carga no valor de 2 Ω e a tensão de saída no valor de 250 V, o valor do tempo em que a chave fica ligada durante cada ciclo é, aproximadamente, de
Para responder às questões, quando necessário, considere:

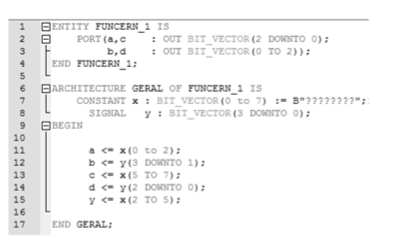

Analise a descrição do sistema digital abaixo.
Fonte: FUNCERN, 2017.
Após a prototipagem dessa descrição, os valores obtidos de a, b e c foram, respectivamente, 110, 100 e 110.
O valor da constante x declarada na arquitetura GERAL para os resultados obtidos é
Para responder às questões, quando necessário, considere:
Analise a figura abaixo, que representa um circuito elétrico.
Fonte: FUNCERN, 2017.
O valor da impedância ZL, para que a potência na carga seja máxima, é de
Para responder às questões, quando necessário, considere:
Em relação ao controle e acionamento de máquinas elétricas, é correto afirmar que
Para responder às questões, quando necessário, considere:
Analise a figura abaixo, que representa uma estrutura de portas complexas.
Fonte: FUNCERN, 2017.
A função lógica que representa a saída Z do circuito é
Para responder às questões, quando necessário, considere:
Um circuito combinacional é utilizado para contar os números 1s presentes em três entradas de um bit: A, B e C. Como saída, fornece esse número em binário por meio de duas saídas Z1 e Z0, sendo Z1 o bit mais significativo. O número de 1s, nas três entradas, pode variar de 0 a 3. Desse modo, a saída de dois bits é suficiente para representar esses números.
As equações lógicas que representam Z1 e Z0 são
Para responder às questões, quando necessário, considere:

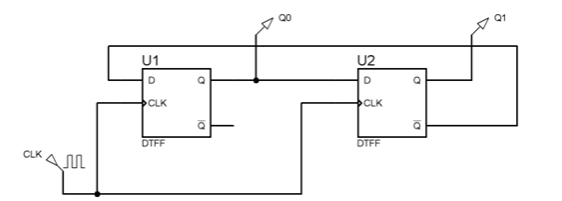

Analise a figura abaixo, que representa um circuito sequencial.
Fonte: FUNCERN, 2017.
Assinale a opção em que estão representadas, corretamente, as formas de onda das saídas Q0 e Q1.
Para responder às questões, quando necessário, considere:
Analise a descrição abaixo de estados de um sistema sequencial.
𝑠(𝑡 + 1) =
z(t) =

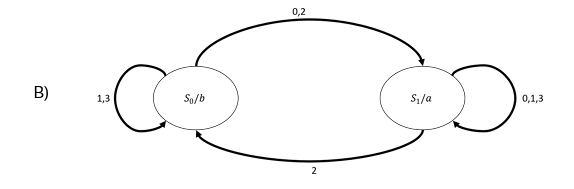

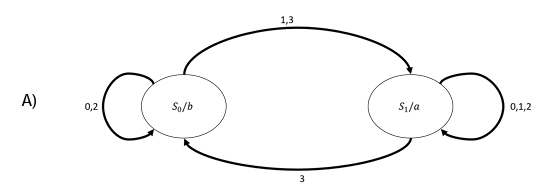

Assinale a opção que representa o diagrama de estados obtido, diretamente, dessas expressões.
Para responder às questões, quando necessário, considere:
Analise a figura abaixo que projeta um circuito em que o resistor Rx representa o comportamento de um sensor piezoresistivo, cuja sensibilidade linear e positiva é S= 52 mΩ/N e sua resistência é de 615 Ω quando nenhuma força é aplicada.
Fonte: FUNCERN, 2017.
Considerando que a ponte resistiva é posta em equilíbrio pelo ajuste do potenciômetro Rv, na condição de carga nula (Força = 0 N) aplicada ao sensor, quando esse sensor é submetido a uma força de 150 N, um voltímetro DC conectado aos pontos A e B do circuito indicará o valor, em módulo, de
Para responder às questões, quando necessário, considere:
Um retificador de onda completa em ponte, que utiliza diodos de silício (VD= 0,7 V), possui uma entrada senoidal de 220 Vrms e uma carga de 3,3 kΩ.
Os valores da tensão CC aplicada na carga, da especificação da tensão de pico inversa (PIV) máxima para os diodos e da corrente máxima por meio dos diodos durante a condução, respectivamente, são
Para responder às questões, quando necessário, considere:
Analise a figura abaixo, que representa um circuito com diodos ideais.
Fonte: FUNCERN, 2017.
O valor de pico da tensão de saída (vo) é de
Para responder às questões, quando necessário, considere:

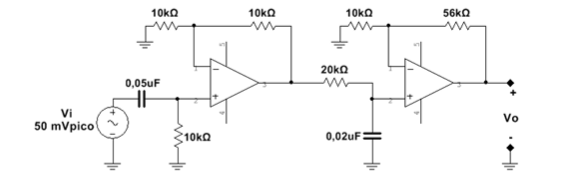

Analise a figura abaixo, que projeta um circuito RC-AmpOp representativo de um filtro ativo.
Fonte: FUNCERN, 2017.
Considerando os amplificadores operacionais ideais e a tensão de entrada (Vi) uma senóide, com 50 mV de pico, as frequências de corte inferior e superior e o valor médio quadrático da tensão de saída (Vo), para frequências no interior da banda de passagem, respectivamente, são
Para responder às questões, quando necessário, considere:
Analise a figura abaixo que representa um circuito em que a diferença de potencial medida entre os pontos A e B é igual a zero Volt.
Fonte: FUNCERN, 2017.
Para atender à condição imposta, os respectivos valores de Cx e Rx são
