Os amplificadores de diferenças são frequentemente utilizados em instrumentação. No circuito da figura abaixo é apresentado um amplificador de diferenças. Nele, há um amplificador operacional ideal alimentado por uma fonte simétrica com tensão V_CC de 12 V. Se uma tensão contínua de 1 V for aplicada em V_i, a tensão de saída V_o vale:

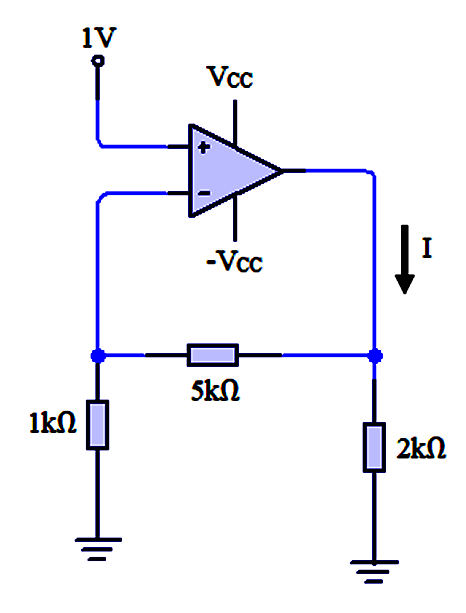

Considere o circuito da figura abaixo. O circuito possui um amplificador operacional ideal alimentado por uma fonte simétrica com tensão V_CC de 12 V. Para este circuito, é correto afirmar que o valor da corrente I é:

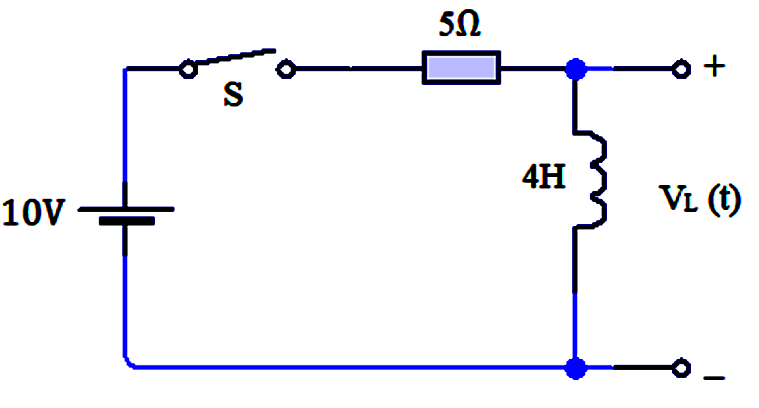

Considere o circuito RL apresentado na figura abaixo.

O gráfico que mais se aproxima da tensão sobre o indutor, VL (t), a partir do instante em que a chave S é fechada é

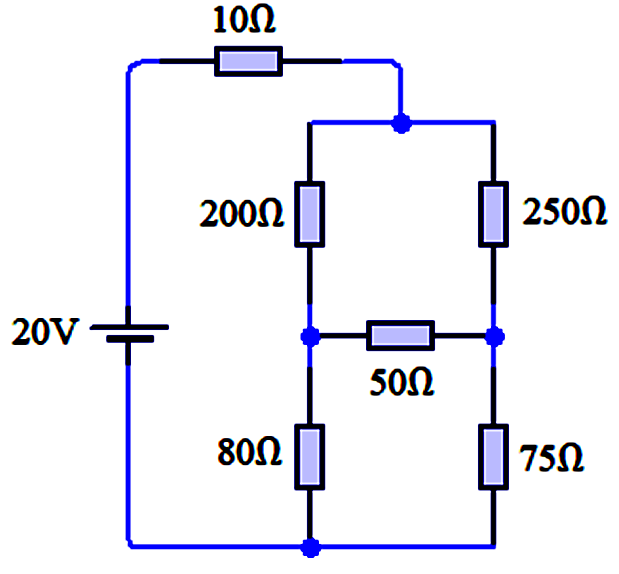

Considere o circuito elétrico apresentado na figura abaixo.

É correto afirmar que a corrente e a potência fornecidas pela fonte são, respectivamente, iguais a:

Uma fonte de tensão alimenta uma carga resistiva variável. Na carga foram feitas duas medições. Na primeira, constatou-se que quando a carga consumia uma corrente de 3 A, a tensão sobre ela era de 10 V. Na segunda medição, verificou-se que quando a carga consumia uma corrente de 6 A, a tensão sobre ela era de 7 V. É correto afirmar que a resistência interna da fonte vale:

Uma casa possui um chuveiro elétrico projetado para dissipar 6000 W quando conectado a uma diferença de potencial de 220 V eficazes. A corrente nominal do disjuntor a ser colocado no circuito do chuveiro elétrico é:

O circuito da figura abaixo é um circuito multiplicador de tensão. A fonte de tensão senoidal possui um valor de pico de 5 V. Sabendo que a tensão de condução dos diodos é 0,7 V, é correto afirmar que o valor da tensão V_AB é:

O circuito digital com CMOS apresentado na figura abaixo implementa uma determinada função lógica. O circuito possui quatro transistores (Q₁, Q₂, Q₃ e Q₄), duas entradas (A e B) e uma saída (Y). A função lógica implementada pelo circuito é:

Para ligar uma lâmpada com um LDR (resistor dependente da luz), um técnico em eletroeletrônica montou o circuito apresentado na figura abaixo. O técnico empregou um transistor bipolar com as seguintes características: β = 300 e V_BE = 0,7 V. Na Tabela estão apresentados os valores que relacionam a resistência do LDR e o iluminamento (E) do LDR. Sabendo que o LDR está recebendo um iluminamento de 937,34 lux e que o transistor está operando na região ativa, o valor da corrente na lâmpada vale aproximadamente:

A NR 10 é a norma regulamentadora que estabelece os requisitos e condições mínimas de execução de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade. De acordo com esta norma, o estado de instalação desenergizada deve ser mantido até a autorização para reenergização, devendo ser reenergizada respeitando a seguinte sequência de procedimentos:

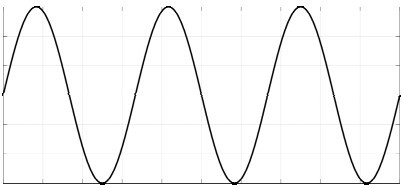

Um técnico de laboratório utilizou um osciloscópio para medir o valor eficaz e a frequência do sinal de tensão apresentado na figura abaixo. O osciloscópio estava configurado da seguinte forma: 5V/divisão e 5ms/divisão. Sabendo que o osciloscópio mostra a tensão no eixo das ordenadas e o tempo no eixo das abscissas, o valor eficaz e a frequência observados pelo técnico foram, respectivamente, iguais a:

Um técnico em eletroeletrônica lotado no Laboratório de Eletrônica e Circuitos (LEC) da UFCG, desempenha 40 horas de sua jornada de trabalho semanal neste laboratório, realizando atividades básicas com circuitos submetidos a extra baixa tensão. Ainda de acordo com a Orientação Normativa Nº 4 - MPOG, de 14 de fevereiro de 2017 e a Norma Regulamentadora (NR) Nº 16, o técnico:

O tubo de Bourdon, o flutuador e o tubo de Venturi são muito utilizados em processos industriais na medida de três importantes grandezas. Marque a opção correta que relaciona essas grandezas, respectivamente:
