“1” lógico +5 V
“0” lógico 0 V
A porta lógica que representa, respectivamente, cada um dos circuitos é
Durante o processo de ensino de eletrônica analógica em laboratório, é comum o uso de diversas ferramentas. Assinale a alternativa correta acerca desse tema.
Com relação a sistemas de controle, é correto afirmar que
Considere um sistema de comunicação que utiliza uma modulação específica. A figura a seguir mostra a constelação desse sinal modulado Si(t) = Ai . cos (ωt + φi), i = 0, 1, ... , 15, plotado em um plano cartesiano.
Considerando o comportamento dessa modulação, é correto afirmar que
A respeito da arquitetura de microprocessadores e microcomputadores, assinale a alternativa correta.
A respeito de microprocessadores e microcomputadores, assinale a alternativa correta.
Assinale a alternativa que apresenta uma operação passível de ser realizada com um osciloscópio.
Em instrumentação, com o uso de um osciloscópio, é possível obter as figuras de Lissajous, que possibilitam obter
Um sistema de controle utiliza modulação PCM com quantizador de 256 níveis em um sinal analógico com banda de 5,0 kHz. Considerando o teorema de Nyquist, a banda-passante necessária ao sistema é de

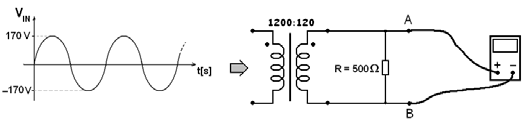

No circuito a seguir, é ilustrado um multímetro digital true-RMS ligado entre os pontos A e B.
Com base nesse circuito, é correto afirmar que esse multímetro mede uma tensão

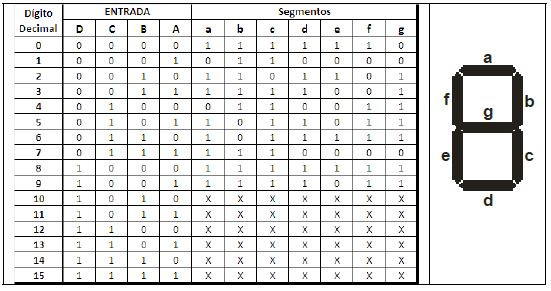

A seguir, é apresentada a Tabela Verdade de um decodificador para display de sete segmentos típico e um display.
Assinale a alternativa que apresenta a expressão booleana que resultará no acendimento do segmento a do display para uma contagem numérica de 0 a 9.
No projeto de dispositivos de eletrônica digital, é comum o uso de simplificação das equações booleanas. Assinale a alternativa que representa (simplifica) a seguinte equação:

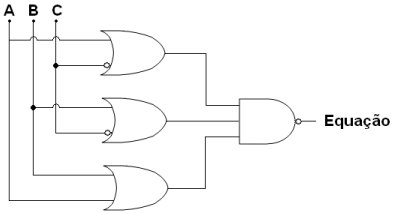

Analisando o circuito de eletrônica digital da figura acima, é correto concluir que a equação que o representa é:
No circuito com um amp-op na figura acima, o valor da tensão de saída VOUT é de

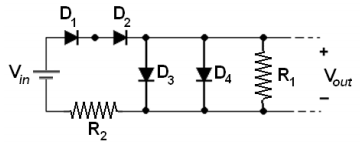

No circuito a seguir, sabendo que R1 = 3,0 kΩ, R2 = 5,6 kΩ, Vin = 25,0 V, que D1, D2 e D4 são de germânio, que D3 é de silício e que, para o germânio, VD = 0,3 V e, para o silício, VD = 0,7 V, e supondo todos os diodos ideais, assinale a alternativa que possui o valor aproximado da corrente que passa pelo resistor R1 no circuito.

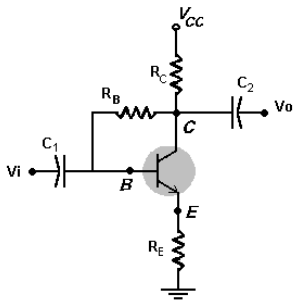

No circuito a seguir, realizando a análise CC do circuito, assinale a alternativa que possui o valor aproximado de VCE, sabendo que RC = 2,2 kΩ, RB = 330,0 kΩ, RE = 1,2 kΩ, VCC = 16,0 V e VB = 3,1 V.
Um exemplo atual da aplicação de acionamentos e controles elétricos é o do sistema de automação predial BAS (Building Automation System). Acerca desses sistemas, é correto afirmar que
