No circuito da figura abaixo, duas baterias ideais com forças eletromotrizes ε₁ = 12 V e ε₂ = 9 V estão ligadas a duas resistências elétricas R₁ = 20 e R₂ = 10 . A tensão elétrica ou a diferença de potencial (ddp) nos terminais do resistor R₁ vale:

No circuito da figura abaixo, uma bateria com força eletromotriz V = 120 Volts é ligada a quatro resistores de potência R₁ = R₂ = R₃= 60 e R₄ = 10 . O valor da corrente elétrica i passando pela resistência R₄ vale:

Um fio condutor de comprimento L = 2m desliza sobre dois fios condutores paralelos, conforme a figura abaixo. Um campo magnético com módulo B = 0,5T aponta na direção vertical e passa através do circuito formado pelos fios condutores. Uma corrente elétrica i = 6A é medida pelo amperímetro ligado ao circuito. O módulo da força magnética sobre o fio condutor deslizante é igual a:

Na figura abaixo, uma barra metálica condutora de comprimento L = 0,5m e massa m = 0.05 kg está suspensa por dois suportes condutores leves de massas desprezíveis. Um campo magnético perpendicular à barra com módulo B = 0,25 Tesla é aplicado na região onde se encontra a barra, entrando no plano da figura. Considere que a aceleração da gravidade no local vale 10 m/s². O sentido e o valor da corrente elétrica que deve ser aplicada à barra para cancelar seu peso são, respectivamente:

A figura abaixo mostra dois fios paralelos transportando correntes iguais (i₁ = i₂ = 50A). Cada fio tem um comprimento L = 10 metros. A distância entre os fios é igual a d = 1mm. Qual o módulo da força magnética em cada fio e qual o tipo de força?

Quando ligado, um aquecedor elétrico dissipa energia elétrica a uma taxa de 5000 Joules por segundo. Supondo que o aquecedor permaneceu ligado continuamente por 12 horas, o consumo total de energia foi de:

Com relação aos processos naturais de eletrização da matéria, os mecanismos predominantes encontrados na natureza para a transferência de cargas elétricas entre os materiais são por:

Qual das alternativas é um endereço MAC da Camada de Enlace de Dados do TCP/IP?

Quais das alternativas estão corretas em relação à tabela abaixo, criada com auxílio da ferramenta LibreOffice Calc 5.0?

1) A soma da Dívida da Coluna C pode ser calculada através da fórmula = soma (C2:C17).

2) O valor máximo do Lucro da Coluna D pode ser calculado por meio da fórmula =

máximo (D2; D3; D4; D5; D6; D7; D8; D9; D10; D11; D12; D13; D14; D15; D16; D17).

3) A média do Valor Total da Coluna B pode ser calculada através da fórmula = média (B2:B17).

4) A sequência de anos (2000 - 2015) da Coluna A pode ser criada selecionando Inserir → Preencher → Séries.

5) A fórmula B2-C2 foi usada para o cálculo do Lucro da Célula D2.

Estão corretas, apenas:

Assinale a alternativa que está em conformidade com as normas da concordância verbal que regulam o uso culto da língua portuguesa.

Em determinado experimento, foi verificado que determinado corpo A, em contato com um corpo B, teve um resfriamento de 50 K. Considerando que a temperatura inicial do corpo A era igual a 170 K, a temperatura final alcançada pelo corpo A, em graus Celsius, foi de:

Um escoteiro de altura 1,60m deseja utilizar um espelho côncavo, relativamente grande para acender uma fogueira num dia bastante ensolarado. Para isso deve colocar a fogueira a uma distância tal que todos os raios provenientes do Sol e que chegam na superfície do espelho possam convergir para a fogueira. Para saber a que distância do espelho a fogueira deveria ficar, foi feita a seguinte experiência. Ele se posicionou a 6 m do vértice espelho e ao longo do eixo principal do mesmo e verificou que sua imagem conjugada era invertida e tinha, aproximadamente, a metade de sua altura. Após executar algumas operações matemáticas o escoteiro posicionou a fogueira:

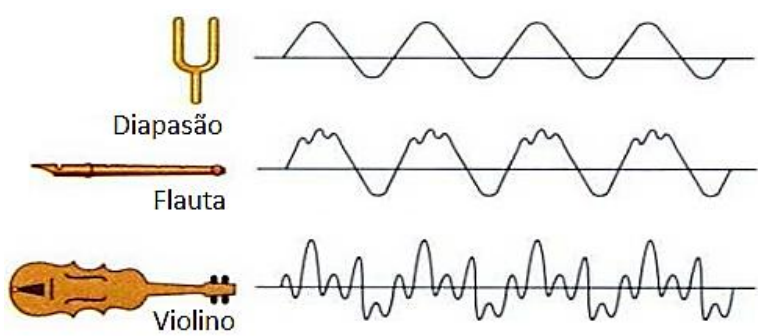

A figura mostra a representação das ondas sonoras, correspondentes a uma mesma nota, emitidas por um diapasão (D), uma flauta (F) e um violino (V). O fato de as ondas mostrarem um padrão diferente é devido à emissão, ao mesmo tempo que o harmônico fundamental, de harmônicos de ordem superior, com exceção do diapasão, que emite apenas o som fundamental.

(Recorte adaptado de http://obaricentrodamente.blogspot.com.br/2014/02/qualidades-do-som.html.)

Se considerarmos que as ondas possuem a mesma amplitude, podemos afirmar que os sons emitidos têm em comum as(os):

Johannes Kepler (1571 – 1630), a partir de dados experimentais, elaborou as leis empíricas da Mecânica Celeste as quais levam seu nome: Lei das Órbitas, Lei das Áreas e Lei dos Períodos, sendo esta última, com o seguinte enunciado. “O quadrado do período de revolução (T) do planeta ao redor do Sol é diretamente proporcional ao cubo da distância média (R) entre o Sol e o referido planeta”. Essa lei é representada matematicamente pela relação:

T² = kR³

Na expressão acima, k é a constante de proporcionalidade. Se considerarmos o movimento do planeta com trajetória circular, sendo M a massa do Sol e G a constante de gravitação universal, o valor de k é:

No laboratório de Física existe um experimento para determinarmos a densidade de corpos que afundam na água, por exemplo. Para realização dessa experiência dispomos, basicamente, de um dinamômetro e um recipiente contendo água (d = 1000 kg/m³). A figura abaixo mostra o esquema do experimento, bem como os valores registrados nos dinamômetros, respectivamente, 100N e 20N, nas duas situações distintas, ou seja, o bloco fora d’água e o bloco mergulhado na água.

Considerando a aceleração da gravidade no laboratório igual 10 m/s² , podemos afirmar que a densidade do bloco vale:

Um oscilador harmônico simples consiste de um corpo de massa preso a uma mola de constante elástica oscilando sobre uma superfície sem atrito, ou seja, conservando sua energia mecânica. A Figura mostra o diagrama das energias cinética, potencial e total para um oscilador desse tipo que pulsa com frequência de 10/3 Hz.

Nessas condições, a massa , em gramas, e a constante elástica da mola , em N/m, valem, respectivamente:

Dados: Considere o valor de aproximadamente 3.

Com a descoberta do efeito magnético da corrente elétrica (1819), foi possível a construção de aparelhos que fossem capazes de medir a intensidade de corrente elétrica e as diferenças de potenciais (ddp), bem como, outras grandezas elétricas. A figura mostra dois desses aparelhos, o Voltímetro e o Amperímetro (à esquerda), assim como suas representações em esquemas de circuitos elétricos (à direita).

No laboratório de física, um aluno fez uma montagem de circuito elétrico, a qual está esquematizada na figura abaixo, onde além dos aparelhos de medidas, considerados ideais, temos também resistores de 10 Ω cada e uma bateria de 30 V com resistência interna desprezível.

Considerando desprezíveis também as resistências dos fios de ligação entre os componentes, os valores registrados, respectivamente, pelo voltímetro e pelo amperímetro são:

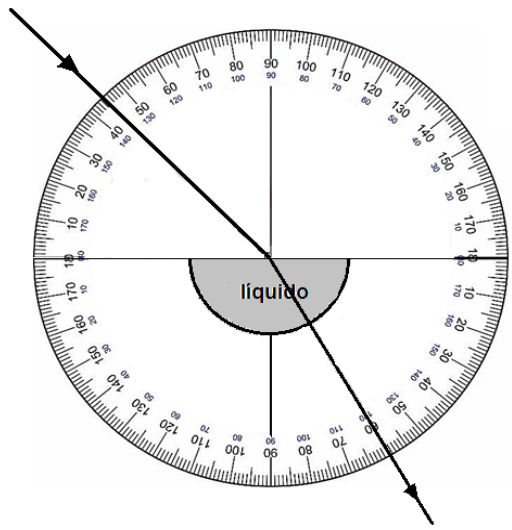

Uma forma, relativamente, simples de determinarmos o índice de refração de líquidos transparentes está demonstrada na figura abaixo. Basicamente, coloca-se o líquido num recipiente de forma semicircular preso a um transferidor duplo de 180º. Em seguida, usa-se um laser (fonte de luz) para incidir um raio de luz na superfície de separação entre o ar e o líquido, exatamente na origem do sistema (centro do transferidor) e registra-se o ângulo de incidência. O raio é refratado e ao emergir do recipiente (superfície semicircular), o faz sem sofrer desvio. Nesse caso, registra-se o ângulo de refração. Considerando-se o índice de refração do ar igual a 1, determina-se o índice de refração do líquido.

Num laboratório de Física foram feitos dois experimentos, um para o líquido A e outro para o líquido B. Na figura, temos representados os ângulos referentes ao experimento para o líquido A, enquanto que, para o líquido B a única diferença está na incidência, na qual o ângulo é 30º com a horizontal. Depois de calculados os índices de refração para os líquidos estudados, podemos afirmar que o índice de refração do líquido A e relação ao líquido B vale:

Para medir o coeficiente de atrito estático entre a superfície de um bloco e uma rampa, faz-se a montagem esquematizada abaixo. Nela temos o bloco em repouso sobre a superfície da rampa que vai levantando lentamente até que o bloco fique prestes a se movimentar (iminência de movimento). Nessas condições, anota-se o ângulo de inclinação, o qual deverá estar relacionado com o coeficiente em questão.

Este ensaio foi feito para três blocos A, B e C de materiais diferentes, cujos ângulos de inclinação foram anotados, conforme a tabela abaixo.

Sendo µ_A, µ_B e µ_C, respectivamente, os coeficientes de atrito estático dos blocos A, B e C em relação à superfície da rampa, podemos afirmar que a relação entre eles é mais bem representada por:

A famosa experiência de Joule, na qual o mesmo determina o Equivalente Mecânico do Calor (1 cal = 4,1868 J), está representada na figura abaixo.

(Recorte adaptado de http://ceticismo.net/ciencia-tecnologia/a-termodinamica/8/)

Considerando que Joule deixou cair por 10 (dez) vezes o corpo de massa m de uma altura de 20 cm, num local onde a aceleração da gravidade vale 10m/s² e que os 500 g de água contidos no recipiente absorvem apenas 80% da energia total oriunda das quedas, o valor de m, em kg, sabendo que em todo o processo a água aqueceu de 0,08 ºC, vale:

Considere o calor específico da água: c = 4 J/gºC.
