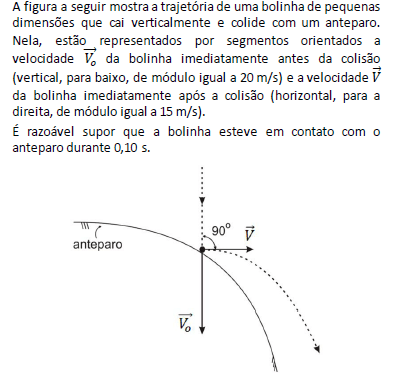

Neste caso, sendo a massa da bolinha 0,20 kg, podemos estimar que, o módulo da força média exercida pelo anteparo sobre a bolinha durante a colisão foi de

A figura 1 mostra, vista de cima, a superfície livre da água de um tanque de grandes dimensões. A, B e O são três pontos dessa superfície. Nos pontos A e B há duas fontes pontuais que oscilam harmonicamente na vertical, em fase, provocando ondas de mesmo comprimento de onda na superfície da água.

O comprimento de onda das ondas provocadas por essas fontes na superfície livre da água é de

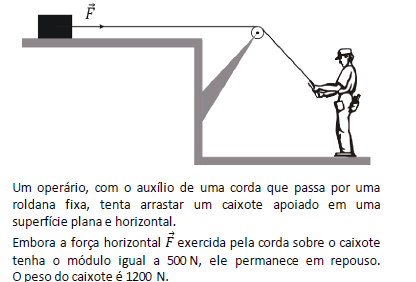

Observe a figura a seguir.

Nesse caso, a força exercida pela superfície horizontal de apoio sobre o caixote tem um módulo igual a

A figura a seguir mostra um fio de telefone suspenso por dois postes. A curva formada é uma “catenária”.

Sejam R o raio de curvatura da catenária no ponto mais baixo, pela manhã, logo antes do nascer do Sol, e R' o raio de curvatura da catenária no ponto mais baixo ao meio-dia, sob o Sol a pino.

Esses raios de curvatura são tais que

A posição de um ponto da superfície da Terra, em relação ao equador, pode ser caracterizada pelo ângulo θ, denominado “latitude”, que seu raio-posição em relação ao centro C da Terra forma com o plano equatorial, como ilustra a figura.

Os geógrafos contam a latitude, em cada hemisfério, do equador para os polos.

Assim, em cada hemisfério:

0° ≤ θ ≤ 90°, sendo:

Assinale a opção que indica o gráfico que melhor representa como o módulo V da velocidade de um ponto da superfície da Terra, devida à sua rotação, varia com a latitude θ.

A figura apresenta, esquematicamente, como estão ligadas, a uma tomada de 110 V, quatro lâmpadas de incandescência idênticas funcionando com brilho normal.

Assinale a opção que indica o esquema no qual os alunos, para cumprir a tarefa, deverão ligar as lâmpadas.

Um caminhão se desloca em uma estrada plana retilínea e horizontal em movimento uniforme, de modo que suas rodas, de 0,50 m de raio, rolam sem deslizar na estrada.

Sendo assim, enquanto o caminhão percorre a distância de 628 m, suas rodas efetuam

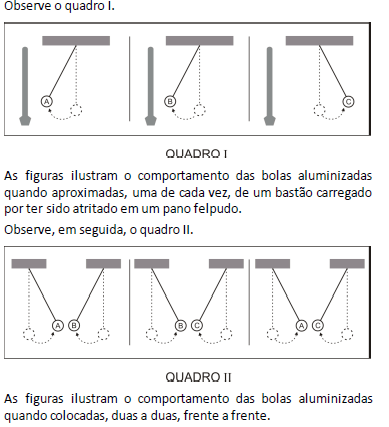

No laboratório de uma escola da rede municipal de ensino, os alunos realizaram uma série de experimentos, sob a orientação do professor, utilizando três bolas de pingue-pongue revestidas por uma fina camada de alumínio e suspensas por fios isolantes a um suporte.

Analisando essa série de experimentos, os alunos concluíram, com relação às bolas aluminizadas, que

A figura a seguir ilustra, esquematicamente, o dispositivo utilizado para regular a iluminação em um quarto de criança.

Considerando constante a resistência da lâmpada, quando o cursor OC for colocado na posição em que forma 30o com a direção OJ, podemos estimar que o brilho da lâmpada de 60 W será equivalente ao de uma lâmpada de

A figura a seguir mostra (esquematicamente) como funciona o “espectrômetro de Dempster”.

Esses raios são tais que

As figuras a seguir ilustram o experimento proposto pelo professor e realizado pelos alunos no laboratório de uma escola da rede de ensino da cidade de São Paulo.

As afirmativas são, respectivamente,

No laboratório do colégio, o professor propôs a seguinte tarefa: montar, em um banco óptico, duas lentes esféricas de mesmo eixo principal com o objetivo de formar um sistema afocal. Os alunos têm a seu dispor quatro lentes, sendo duas convergentes e duas divergentes de distâncias focais (em módulo) menores que as das lentes convergentes. Dispõem, também, de dois pequenos canhões de laser capazes de emitir feixes luminosos estreitos. Os alunos devem montar duas lentes no banco óptico, fazer incidir sobre uma delas os dois feixes paralelamente ao eixo principal e, por tentativas, variando a distância entre as lentes, conseguir que, depois de atravessá-las, os dois feixes continuem paralelos ao eixo principal. Para isso, analise os quatro arranjos a seguir.

É possível conseguir formar um sistema afocal com os arranjos

A descoberta dos raios cósmicos foi extremamente importante, pois permitiu fazer a datação de materiais arqueológicos e, assim, conhecer grande parte da história do planeta Terra. Os raios cósmicos são partículas de alta energia que se deslocam no espaço com velocidades próximas à da luz. Ao atingirem a atmosfera, colidem com átomos nela existentes e ionizam o ar. O instrumento usado para medir essa ionização é o eletroscópio, que consiste em duas hastes metálicas que se repelem quando carregadas. Podemos simular o funcionamento de um eletroscópio, usando duas pequenas esferas condutoras suspensas, lado a lado, a um suporte externo por fios isolantes de mesmo comprimento. Quando carregadas, as esferas se repelem, como ilustra a figura a seguir.

Suponha que as esferas carregadas estão em repouso, com os fios formando ângulos iguais com a vertical. A esse respeito, assinale a afirmativa pode não ser verdadeira.

A tomografia foi uma grande revolução na área da radiologia diagnóstica desde a descoberta dos raios X. Com ela é possível a reconstrução tridimensional da imagem por computação, o que possibilita a visualização de uma fatia do corpo, sem a superposição de órgãos. Os raios X utilizados nos exames de tomografia computadorizada podem ser produzidos em um tubo de gás, como o que está mostrado simplificadamente na figura a seguir.

O eletrodo C é o cátodo e o eletrodo A, o ânodo. O alvo P está ligado por condutores ao ânodo A e tem, portanto, o mesmo potencial que ele. Os elétrons emitidos pelo cátodo C partem do repouso e são acelerados por uma diferença de potencial V_p – V_c com cerca de 4,0.10⁴ Volts e atingem o alvo P com energia suficiente para produzir os raios X. Sendo 1,6.10^–19 C o módulo da carga do elétron, a energia cinética dos elétrons ao colidirem com o alvo P é de

Os volumes da parte do barco submersa V e V' são tais que
