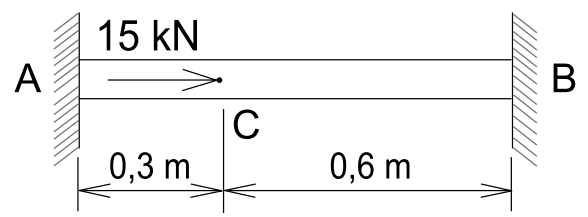

A barra da figura a seguir, com 0,90 m de comprimento, está engastada nas duas extremidades.

(Arquivo pessoal; imagem usada com autorização)

Ao se aplicar uma força de 15 kN no ponto C, as reações horizontais nos engastamentos A e B são, respectivamente, em módulo e em kN,

A viga da figura a seguir é suportada por dois cabos de aço nos pontos A e B e submetida a uma carga concentrada de 100 kN no ponto C.

(Arquivo pessoal; imagem usada com autorização)

Se a área da seção transversal dos cabos é 5 cm², as tensões de tração nos cabos A e B são, respectivamente, em MPa,

Um perfil de aço MR250 compacto com contenção lateral contínua deve ser utilizado como viga. Considerando as combinações das ações normais para o escoamento e, se o módulo plástico do perfil é 2200 cm⁴, então, o momento fletor resistente de cálculo é

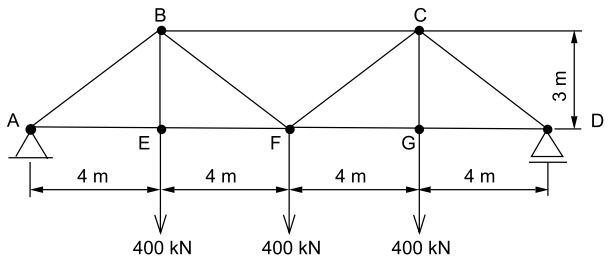

A treliça de aço da figura a seguir está submetida a três cargas concentradas de 400 kN.

(Arquivo pessoal; imagem usada com autorização)

Se o módulo de elasticidade do aço é 200 GPa e a área da seção transversal das barras é 20 cm², então, o encurtamento da barra AB e o alongamento da barra AE são, respectivamente, em milímetros,

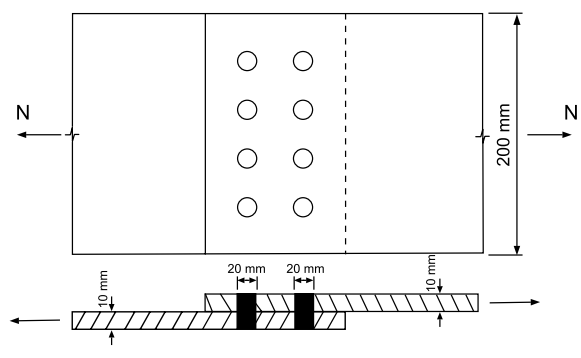

As duas chapas de aço com 200 mm de largura e 10 mm de espessura da figura a seguir estão emendadas por traspasse, com 8 parafusos de 20 mm de diâmetro, cujos furos foram realizados por punção.

(Arquivo pessoal; imagem usada com autorização)

Ao se aplicar nessas chapas uma força de tração de 212 kN, a tensão característica de tração nas chapas é

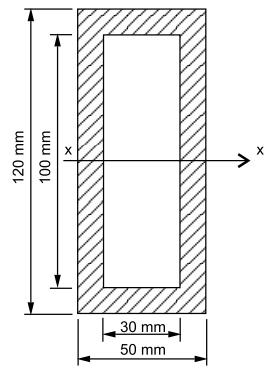

O perfil de aço de seção vazada da figura a seguir deve ser utilizado em uma estrutura metálica como viga simplesmente apoiada com contenção lateral contínua e sujeita ao momento fletor de 11,75 kNm.

(Arquivo pessoal; imagem usada com autorização)

A tensão normal máxima na flexão que traciona as fibras inferiores da viga é

No projeto e na execução de fundações, a estaca moldada in loco e executada pela cravação, por meio de sucessivos golpes de um pilão, de um tubo de ponta fechada por uma bucha seca, constituída de pedra e areia, previamente firmada na extremidade inferior do tubo por atrito, além de possuir base alargada e ser integralmente armada, é denominada estaca

No projeto e execução de fundações, a dimensão mínima em planta, das sapatas isoladas ou dos blocos, é

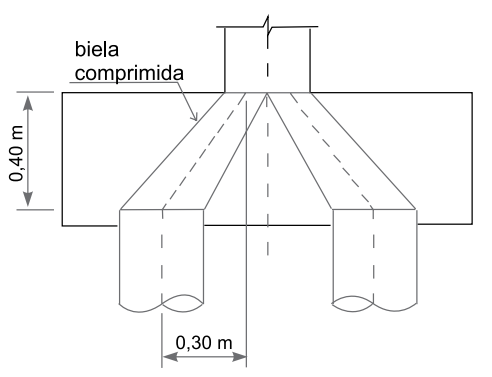

O bloco de concreto de duas estacas da figura a seguir foi dimensionado para suportar a carga de um pilar de 320 kN.

(Arquivo pessoal; imagem usada com autorização)

A força de compressão em cada biela do bloco é

No dimensionamento de elementos estruturais de fundação deve ser considerado o peso próprio de blocos de coroamento ou sapatas ou considerar o percentual mínimo da carga vertical permanente de

Um edifício térreo com laje e altura total de 4,0 m deve ser construído com elementos de concreto pré-moldados, executados conforme o especificado em norma da ABNT, sem encunhamento de outros elementos. O deslocamento horizontal global máximo da estrutura, considerando a combinação frequente das ações, é igual a

Considerando as técnicas, princípios fundamentais e medidas de proteção para garantir a saúde e a integridade física dos trabalhadores e requisitos mínimos para a prevenção de acidentes e doenças do trabalho nas fases de projeto e de utilização de máquinas e equipamentos de todos os tipos, analise as alternativas e assinale a incorreta:

Uma viga simplesmente apoiada de concreto protendido de seção retangular com 0,40 m de base e 1,50 m de altura, está submetida ao momento fletor característico de 450 kNm. Se for aplicada uma força de protensão de 480 kN nas cordoalhas de aço em toda a extensão da viga e situadas a 0,50 m abaixo do centro de gravidade da seção transversal, a tensão característica nas fibras inferiores da viga é, em MPa,

Os locais de trabalho deverão dispor de saídas, em número suficiente e dispostas, de modo que aqueles que se encontrem nesses locais possam abandoná-los com rapidez e segurança, em caso de emergência. Sobre Proteção e Prevenção Contra Incêndio, analise as alternativas abaixo:

I- As aberturas, saídas e vias de passagem devem ser claramente assinaladas por meio de placas ou sinais luminosos, indicando a direção da saída.

II- Escadas em espiral, de mãos ou externas de madeira, podem ser consideradas legalmente como partes de uma saída.

III- A Classe A (classificação de fogo) são materiais de fácil combustão com a propriedade de queimarem em sua superfície e profundidade, e que deixam resíduos, como: tecidos, madeira, papel, fibras, etc.

Assinale a alternativa correta:

Uma viga de concreto armado de seção retangular deve ser montada com 6 barras de armadura longitudinal, sem emendas, com diâmetro de 20 mm, em duas camadas. O concreto será preparado com brita de dimensão máxima característica de 25 mm. Os espaçamentos mínimos vertical (ev) e horizontal (eh) entre as barras longitudinais são, respectivamente, em milímetros, iguais a

Sobre o Programa de Prevenção de Riscos Ambientais (PPRA) analise as opções indicando F para falso e V para verdadeiro:

( ) Consideram-se agentes biológicos as bactérias, fungos, bacilos, parasitas, protozoários, vírus, entre outros.

( ) Consideram-se agentes químicos as substâncias, compostos ou produtos que possam penetrar no organismo pela via respiratória, nas formas de poeiras, fumos, névoas, neblinas, gases ou vapores, ou que, pela natureza da atividade de exposição, possam ter contato ou ser absorvidos pelo organismo através da pele ou por ingestão.

( ) As ações do PPRA devem ser desenvolvidas no âmbito de cada estabelecimento da empresa, sob a responsabilidade exclusiva dos trabalhadores.

( ) Consideram-se agentes físicos as diversas formas de energia a que possam estar expostos os trabalhadores, tais como: ruído, vibrações, pressões anormais, temperaturas extremas, radiações ionizantes, radiações não ionizantes, bem como o infra-som e o ultra-som.

Assinale a alternativa que apresenta a sequência correta:

Uma estrutura de concreto foi projetada para ser montada com 20 vigas de concreto armado de 5 m de comprimento e seção transversal retangular com 40 cm de altura e a largura mínima permitida por norma. As vigas devem ser fabricadas no canteiro de obras com o concreto lançado e adensado manualmente. O volume de concreto necessário para essas vigas é

Más condições no ambiente de trabalho podem causar sérios prejuízos aos trabalhadores. Desses prejuízos causados por más condições no ambiente de trabalho não faz parte o que se afirma na alternativa:

Uma viga simplesmente apoiada de concreto armado de seção retangular, que está submetida a uma carga uniformemente distribuída de cálculo de 48 kN/m em todo o seu vão de 5 m, foi dimensionada à flexão simples no estado-limite último, para as combinações normais das ações. Se o braço de alavanca entre a resultante das forças de compressão e de tração na flexão é 57,5 cm, então, a área da armadura longitudinal de tração de aço CA50 é

Sobre saúde e segurança no ambiente do trabalho analise as opções:

I- Condições de trabalho deficientes afetam a saúde e a segurança do trabalhador

II- As condições de trabalho perigosas ou prejudiciais à saúde se limitam apenas às fábricas.

III- Os esforços na saúde e segurança no trabalho devem ter como objetivo prevenir os acidentes e as doenças profissionais e, ao mesmo tempo, reconhecer a ligação entre a saúde e a segurança do trabalhador, o local de trabalho, e o seu ambiente exterior.

Assinale a alternativa correta:
