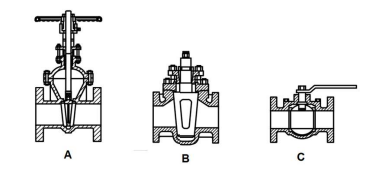

As válvulas são dispositivos destinados a estabelecer, controlar e interromper o fluxo numa tubulação e, por serem um dos acessórios mais importantes da canalização, devem ser bem especificados, escolhidos e localizados. Associe as imagens de válvulas de fechamento com as definições descritas a seguir:

Fonte: Apostila de Desenho de Instalações Hidráulicas Prediais da Universidade Federal do Rio de Janeiro, Escola Politécnica, 2017 - Autor: Roberto Machado Corrêa. Páginas 8 e 10.

Coluna 1

Coluna 2

I - Válvula de Macho: É usada em instalações prediais, para tanques e regas de jardim. Funciona através de uma peça cônica que possui um orifício em forma de trapézio. O escoamento é máximo quando o centro geométrico do orifício coincide com o eixo da tubulação.

II - Válvula de Gaveta: Funciona através de um movimento retilíneo de uma peça de vedação (gaveta). É bastante empregada em canalizações prediais, tais como barriletes, ramais de água e elevatórias de água, vapor e ar comprimido.

III - Válvula de regulagem: É uma válvula de bloqueio de fechamento rápido, usada para vapor, gases, ar comprimido, líquidos puros e vácuo. Funciona pelo acionamento de uma alavanca que controla o fluxo que passa por uma esfera de regulagem central.

Assinale a alternativa que apresenta a correta associação entre as colunas:

As caixas d'aguas são reservatórios de água utilizados em diversos tipos de edificações e possuem diferentes tipos de dimensões, a instalação realizada de forma correta é de suma importância para o bom funcionamento do abastecimento hidráulico do prédio.

Assinale a alternativa CORRETA referente à instalação:

O reuso de água objetiva atender ao mesmo ou a outro uso. Pode haver ou não tratamento do efluente e pode ocorrer de forma direta ou indireta, com ações intencionais ou não. Nesse sentido, associe as colunas:

Coluna 1

A.(__)Reuso indireto não planejado.

B.(__)Reuso indireto planejado.

C.(__)Reuso direto planejado.

D.(__)Reciclagem.

Coluna 2

I - O efluente, após o tratamento, é encaminhado diretamente ao ponto de reutilização, não sendo descarregado no meio ambiente.

II - O efluente é descarregado no meio ambiente após sofrer tratamento, isto é, de forma planejada, e reutilizado à jusante de maneira controlada, no atendimento de algum uso.

III - É um caso particular do reuso direto. Antes da descarga do efluente em um sistema de tratamento, é usado como fonte suplementar de abastecimento do uso geral.

IV - O efluente é descarregado no meio ambiente, ficando sujeito às ações do meio ambiente e reutilizado à jusante de forma diluída, não intencional e não controlada.

Assinale a alternativa que apresenta a correta associação entre as colunas:

Os tubos e conexões de PVC rígido são utilizados em instalações prediais de água fria, com características conforme a Norma NBR-5648. Assinale a alternativa CORRETA referente à sua execução de utilização:

Referente aos principais acessórios utilizados nas redes de esgotos e suas utilizações, associe as colunas a seguir:

Coluna 1

A.Poço de visita (PV).

B.Tubo de inspeção e limpeza.

C.Ligação predial.

Coluna 2

I - Dispositivo que permite a introdução de equipamentos de limpeza, localizado na cabeceira de qualquer coletor.

II - Dispositivo não visitável que permite a inspeção e introdução de equipamentos de limpeza, instalado na via pública.

III - Utilizado em mudanças de direção, declividade, diâmetro e material, permite a inspeção e introdução de equipamentos de limpeza.

Assinale a alternativa que apresenta a correta associação entre as colunas:

Para que a água se torne potável, ela deve passar por uma estação de tratamento, onde passará por etapas até ser consumida pela população. Assinale a alternativa que descreve as etapas na ordem CORRETA:
