Considere as seguintes afirmativas sobre capacitores e indutores.

I. A principal característica do capacitor operando em corrente alternada é que para qualquer frequência apresenta reatância capacitiva nula.

II. O capacitor se comporta como um circuito aberto em corrente contínua, após o transitório.

III. A unidade de medida da indutância de um indutor é o Joule (J).

IV. A reatância indutiva de um indutor é medida em Ohm (Ω).

Está correto o que se afirma APENAS em

Considere associação abaixo, onde R₁ = 7Ω, R₂ = 6Ω, R₃ = 3Ω e R₄ = 4Ω.

O valor da resistência equivalente da associação, verificada entre os pontos A e B, em Ω, é

Das associações abaixo, onde todos os capacitores são exatamente iguais, a associação que apresenta o menor valor total em Farad é:

Considere o circuito abaixo.

Está correto o que consta em

Considere o circuito abaixo onde a corrente total é 2 A.

O valor de R₁, em Ω, é

No transformador, há um tipo de perda que ocorre no núcleo por causa da indução de correntes parasitas geradas pelo fluxo magnético do enrolamento primário. A perda é minimizada por meio da substituição do núcleo maciço por um laminado com isolação entre as lâminas. Trata-se da perda por

No transformador abaixo, a chave H-H está ligada ao enrolamento primário para permitir a comutação da tensão de entrada:

Com a chave na posição indicada, primário ligado em rede de 110 V e considerando uma resistência de 100 Ω ligada ao secundário, a corrente em cada enrolamento primário vale, aproximadamente,

Um osciloscópio analógico tem uma tela com 10 divisões horizontais e verticais. O seletor de ganho vertical permite as seguintes calibrações: 5 V/DIV, 2 V/DIV, 1 V/DIV, 0,5 V/DIV, 0,2 V/DIV, 0,1 V/DIV, 50 mV/DIV, 20 mV/DIV, 10 mV/DIV, 5 mV/DIV. Para analisar a forma de onda da tensão de pico a pico do secundário de um transformador de 127 V × 48 V – 5 A, com a melhor precisão possível, deve-se posicionar o seletor em

Considere o circuito abaixo.

A expressão que representa o circuito lógico é:

A regulação da velocidade do motor para um torque de 1 kgf.m vale, em porcentagem, aproximadamente,

No ensaio, a função do tacômetro é medir

Caracteriza uma lâmpada de vapor de sódio:

Em relação ao amperímetro tradicional, a facilidade do alicate amperímetro é poder medir a corrente alternada

Identifica corretamente a faixa de valores de tensão de barreira de potencial de diodos quando eles estão em estado de condução:

Em circuitos de comando de motor trifásico é comum a utilização do fusível NH, principalmente por dois motivos:

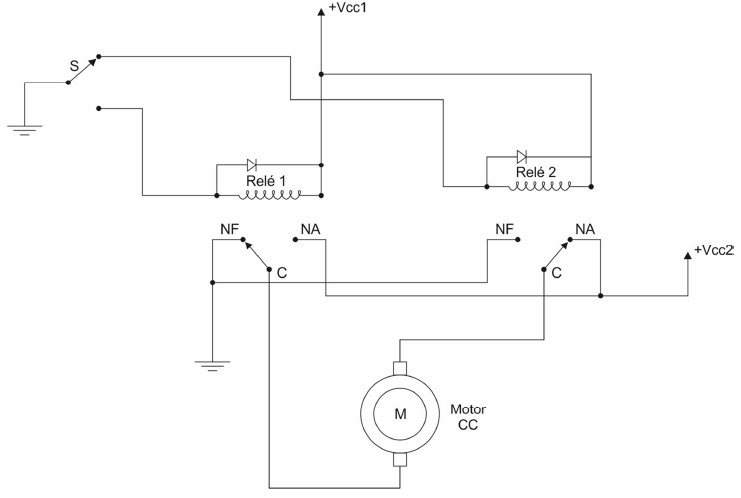

Analise o circuito abaixo.

A partir do comando da chave S, o motor CC pode operar

Em uma fonte de alimentação linear composta de transformador, retificador em ponte e capacitor de filtro é necessário analisar a condição crítica do pico da corrente de carga do capacitor no momento em que a fonte é ligada. Esse valor deve ser suportado pelos diodos da ponte retificadora, caso contrário podem se danificar. Nos diodos, a especificação relacionada a essa corrente é denominada

Um sistema de movimentação de cargas opera com dois motores trifásicos M1 e M2 cujas especificações são:

Em relação às potências dos motores, é correto afirmar:

Para medir a tensão RMS de uma rede elétrica trifásica predial, o seletor manual do multímetro digital deve estar na posição identificada por
