Observe a vista frontal e a vista lateral esquerda de um objeto na figura a seguir, representados em 1° diedro.

Assinale a alternativa que representa corretamente a vista superior do objeto em análise.

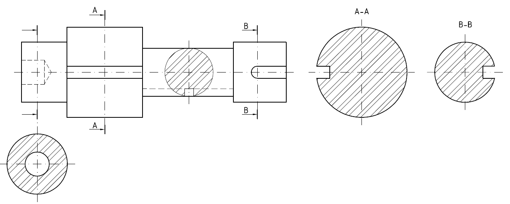

Observe a figura a seguir.

Assinale a alternativa que se refere à seção representada incorretamente segundo a NBR 10.067.

Observe a vista superior na figura a seguir.

Assinale a perspectiva isométrica à qual pertence a vista da figura anterior.

Sobre perspectiva isométrica, assinale a alternativa INCORRETA.

Sobre comandos do software AutoCAD, assinale a alternativa INCORRETA.

Um acoplamento possui a dimensão interna de Ø30 G7k6 pelo sistema ISO de tolerâncias e ajustes.

Sobre elaborar a cota Ø30 G7k6 no AutoCad, é correto afirmar:

Observe as cotas das figuras (1) e (2) a seguir.

Figura 1

Figura 2

De acordo com o que estabelece a norma NBR 10.126, assinale a alternativa CORRETA.

As linhas auxiliares fazem parte dos elementos de cotagem.

Sobre o que a norma NBR 10.126 estabelece em relação às linhas auxiliares, assinale a alternativa INCORRETA.

Observe a peça ilustrada a seguir.

A alternativa que contém apenas vistas auxiliares dessa peça é:

Analise as afirmativas a seguir sobre cotagem.

I. Na cotagem, as setas são desenhadas com linhas curtas e oblíquas, formando ângulo de 15°. As setas podem ser ou abertas, ou fechadas e preenchidas. Uma alternativa ao uso de setas são traços oblíquos desenhados com linhas curtas inclinadas a 45°.

II. Quando houver espaço disponível, as setas de limitação da linha de cota devem ser apresentadas entre os limites da linha de cota. Quando o espaço for limitado, as setas de limitação da linha de cota podem ser apresentadas externamente no prolongamento da linha de cota, desenhado com essa finalidade.

III. As cotas podem ser realizadas por coordenadas, podendo ser utilizada uma tabela com a localização e a dimensão cotada.

Sobre essas afirmativas e considerando o que estabelece a norma NBR 10.126, assinale a alternativa CORRETA.

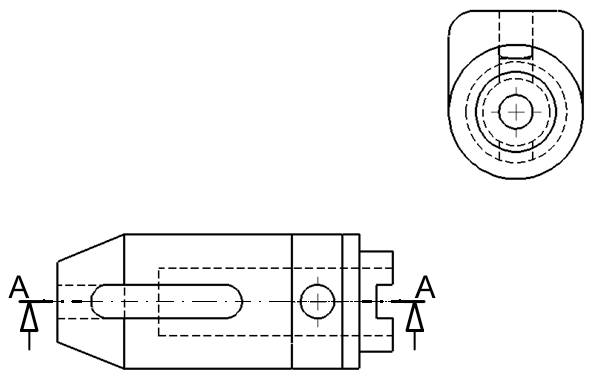

Observe a peça a seguir, representada em duas vistas, de cima e lateral esquerda (primeiro diedro).

O corte A-A dessa peça está representado corretamente em:

Leia as afirmativas a seguir sobre rugosidade das superfícies, segundo Manfé (1997).

I. Medida da rugosidade é o valor aritmético Ra, expresso em milímetros, dos valores absolutos dos desvios e do perfil real com relação à linha média.

II. A escolha do valor da rugosidade e de outras características a determinar em uma superfície pode ser feita com base em considerações referentes: às cargas atuante sobre a superfície; à velocidade e à direção do movimento; à natureza e às características dos corpos em contato; às tolerâncias dimensionais e à lubrificação.

III. A rugosidade superficial é o conjunto das irregularidades macrogeométricas que resultam em uma superfície após um trabalho e que são formadas por numerosos sulcos e arranhões mais ou menos variáveis em forma, direção e profundidade.

IV. Os desvios da superfície técnica da ideal constituem os erros de forma, enquanto o conjunto dos desvios da superfície real com a superfície técnica constituem a rugosidade, que é calculada geralmente no perfil real obtido com um plano de relevo, cuja posição é ortogonal à direção dos sulcos predominantes.

Sobre as afirmativas, assinale a alternativa correta, em relação ao que estabelece Manfé (1997).

Na contagem de um desenho técnico, pode haver tolerâncias geométricas representadas por símbolos de acordo a norma NBR 6409. Analise as simbologias 1, 2, 3, 4 e 5 a seguir.

É correto afirmar que essas simbologias são tolerâncias geométricas de:

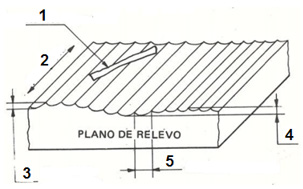

A figura a seguir apresenta características concernentes à rugosidade.

Relacione os itens indicados, por números, nessa figura, com suas respectivas definições.

( ) Ondulação

( ) Passo de rugosidade

( ) Rugosidade

( ) Defeito local

( ) Orientação

Assinale a sequência CORRETA.

Observe a peça ilustrada a seguir.

A representação correta da vista lateral esquerda, em corte total, com a linha de corte passando pelo eixo de simétrica vertical, é:

Sobre o que a norma NBR 10.067 estabelece referente a seções, assinale a alternativa INCORRETA.

Observe a vista em planta da peça a seguir.

O corte A-A está representado corretamente na vista frontal dessa peça (em primeiro diedro) em:

Analise as duas vistas, frontal e de cima (em primeiro diedro), da peça a seguir.

A alternativa que corresponde à vista lateral esquerda dessa peça é:

Analise duas vistas, frontal e lateral esquerda (em primeiro diedro), da peça a seguir.

A vista superior dessa peça está representada corretamente em:

Observe as duas vistas a seguir, lateral esquerda e em planta (em primeiro diedro), de uma peça.

A vista frontal dessa peça está representada corretamente em:
