Para o controle da radiação solar, a determinação do tipo e da dimensão de um dispositivo de proteção solar serão feitas em função da eficácia desejada. Para tal dimensionamento, aplica-se o método gráfico denominado “traçado de máscaras”, o qual se utiliza dos ângulos de sombra resultantes de um dispositivo externo em relação a um determinado ângulo de incidência do sol: ângulo de sombra horizontal (β) e ângulo de sombra vertical (α). Em uma máscara de sombra, é possível determinar as zonas de eficiência da proteção resultante do dispositivo adotado, sendo classificadas como: eficiência nula, eficiência parcial e eficiência total. As imagens a seguir exemplificam um dispositivo externo com placas infinitas e sua máscara de sombra.

Assinale a alternativa que identifica corretamente as eficiências numeradas na figura.

As trincas podem ser definidas como fraturas lineares no concreto, desenvolvendo-se parcialmente ou completamente ao longo de um elemento estrutural. As trincas e fissuras são fenômenos próprios e inevitáveis do concreto armado e podem se manifestar nas três fases de formação do concreto. A coluna da esquerda apresenta as fases de formação do concreto e a da direita, as causas das trincas e fissuras em cada fase. Numere a coluna da direita de acordo com a da esquerda.

1 - Fase plástica

2 - Fase de endurecimento

3 - Fase de concreto endurecido

( ) Subdimensionamento, detalhamento inadequado, construção sem cuidados indispensáveis, cargas excessivas, ataque de sulfatos ao cimento do concreto e reação álcali-agregado.

( ) Precoce movimentação térmica, precoce retração do endurecimento e assentamento diferencial dos apoios.

( ) Retração plástica e do assentamento plástico.

Marque a sequência correta.

Eflorescência é conceituada como depósitos cristalinos de cor branca que surgem na superfície do revestimento, como piso (cerâmicos ou não), paredes e tetos, resultantes da migração e posterior evaporação de soluções aquosas salinizadas. Sobre essa temática, marque V para as afirmativas verdadeiras e F para as falsas.

( ) As eflorescências causam degradação microestrutural apenas nas zonas próximas à superfície, bem como degradação estética no produto cerâmico, paredes pintadas, pisos e tetos.

( ) Os sais solúveis que dão origem às eflorescências têm origem apenas da água existente no subsolo.

( ) As eflorescências podem alterar a aparência da superfície sobre a qual se depositam e em determinados casos seus sais constituintes podem ser agressivos, causando desagregação profunda.

( ) A argamassa que contém cal em sua composição é menos vulnerável à ocorrência de eflorescência, tendo em vista que a eflorescência é maior quando as argamassas não contêm cal aditivada.

Assinale a sequência correta.

Considere uma edificação implantada em um terreno com medidas de 20 x 30m, cuja legislação municipal estabelece uma taxa de ocupação máxima de 20% e um coeficiente de aproveitamento máximo de 2. Quantos pavimentos essa edificação poderá ter de forma a atender o máximo permitido pela legislação?

O telhado é uma categoria de cobertura, em geral caracterizado por possuir um ou mais planos inclinados em relação ao plano horizontal. A função principal do telhado é a mesma que a de qualquer outra cobertura: proteger o espaço interno do edifício das intempéries do ambiente exterior, além de conceder aos usuários privacidade e conforto. O telhado deve também promover a captação e distribuição das águas pluviais. A coluna da esquerda apresenta elementos do telhado e a da direita, a descrição de cada elemento. Numere a coluna da direita de acordo com a da esquerda.

1 - Beiral

2 - Água

3 - Cumeeira

4 - Espigão

5 - Rincão

( ) Elemento inclinado que divide duas águas.

( ) Cada uma das superfícies inclinadas do telhado.

( ) Elemento que limita o telhado.

( ) Elemento inclinado que divide duas águas atuando como “calha”, recolhendo e conduzindo a água da chuva na direção do escoamento.

( ) Elemento que divide horizontalmente duas águas do telhado em seu ponto mais alto.

Marque a sequência correta.

O som pode ser definido como uma sensação produzida no sistema auditivo devido a uma variação de pressão ambiente. Sobre essa temática, assinale a afirmativa correta.

Sobre o código de ética dos profissionais do sistema Confea/Crea, assinale a afirmativa INCORRETA.

Analise a figura abaixo.

Sobre o levantamento planimétrico apresentado, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A deflexão do alinhamento 2-3 é 30⁰ à esquerda.

( ) A distância entre os pontos 2 e 4 é 25 m.

( ) O azimute à direita do alinhamento 3-4 é 240⁰.

( ) A área do triângulo 1-2-5 é aproximadamente 250 m².

Assinale a sequência correta.

Na coluna da esquerda, estão apresentados comandos do programa AutoCAD e, na da direita, a classificação desses comandos. Numere a coluna da direita de acordo com a da esquerda.

1 - Line

2 - Mirror

3 - Arc Lenght

4 - Regen

( ) Comando de visualização

( ) Comando de desenho

( ) Comando de edição

( ) Comando de dimensão

Assinale a sequência correta.

Na tabela abaixo estão apresentados os insumos que compõem a planilha de composição de custo unitário de um metro quadrado do serviço de ALVENARIA de tijolo comum com argamassa mista com cal hidratada, traço 1:2:8, e espessura de 20 cm.

Insumo	Unidade	Consumo	Preço do insumo
Pedreiro	Hora	2,50	14,00 R$/h
Servente	Hora	3,00	8,00 R$/h
Areia lavada tipo média	m³	0,08	50,00 R$/m³
Cal hidratada	kg	10,00	0,40 R$/kg
Cimento Portland CP-II	kg	10,00	0,50 R$/kg
Tijolo comum	unidade	150	0,40 R$/Un.

Sobre o serviço indicado, marque V para as afirmativas verdadeiras e F para as falsas

( ) O valor do custo unitário desse serviço é R$ 191,00, considerando encargos sociais de 100%.

( ) O custo direto da mão de obra é R$ 70,80, considerando encargos sociais de 120%.

( ) O custo referente aos materiais é R$ 73,00.

( ) O valor do preço de venda desse serviço é R$ 263,64, ao se considerar os encargos sociais de 120% e o BDI de 30%.

Assinale a sequência correta.

Uma amostra de argila saturada possui umidade de 70% e peso específico aparente de 2,0 gf/cm³. Assinale a alternativa que apresenta os valores aproximados da porosidade “n”, do índice de vazios “e” e do peso específico aparente seco SECO.

Sobre o tema patologia das estruturas de concreto armado, analise as afirmativas.

I - A carbonatação do concreto é condição essencial para o início da corrosão das armaduras.

II - Lixiviação do concreto produz aumento da porosidade e diminuição do pH no interior do concreto.

III - Investigações recentes dão conta que fissuras transversais às armaduras das peças de concreto armado, com aberturas até 0,4 mm, são muito agressivas e contribuem para a aceleração da corrosão.

IV - A permeabilidade da camada protetora da armação e a espessura dessa camada não condicionam efetivamente a corrosão da armação.

Estão corretas as afirmativas

Na coluna da esquerda, estão discriminadas diferentes funções e, na coluna da direita, estão alguns EPI típicos utilizados em cada função dada. Numere a coluna da direita de acordo com a da esquerda.

1 - Trabalhador rural braçal

2 - Carpinteiro (serra)

3 - Tratorista

4 - Soldador

( ) Avental de raspa, botina de segurança.

( ) Máscara descartável, protetor auricular.

( ) Perneira com tala de aço, boné touca árabe.

( ) Protetor auricular, máscara com filtro.

Assinale a sequência correta.

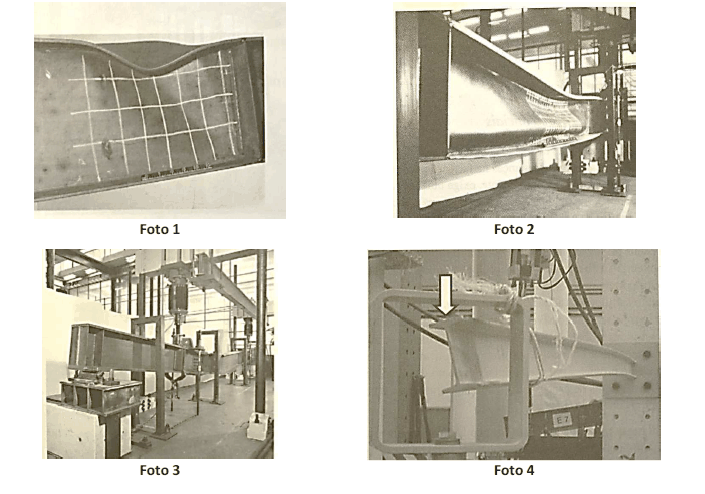

Nas imagens abaixo, apresentam-se fenômenos de ruptura em vigas de aço.

Assinale a alternativa com a correta designação dos fenômenos na ordem apresentada.

Sobre a resistência dos concretos, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A variação da resistência do concreto com o tamanho do corpo-de-prova, cúbico ou cilíndrico, decorre das condições de adensamento durante a confecção do corpo-de-prova e das condições de solicitação multiaxial durante o ensaio.

( ) A resistência de longa duração de um concreto sofre a ação de dois processos antagônicos: com o passar do tempo, há o aumento da resistência pela maturação e, com a permanência da carga, existe redução dessa resistência.

( ) A decisão pelo emprego de um corpo-de-prova cilíndrico com altura igual ao dobro do diâmetro da seção transversal decorreu da ideia de existir na seção situada à meia altura um estado de compressão uniforme.

( ) Consegue-se antecipar a resistência de uma peça pré-moldada de concreto pela redução da temperatura da peça durante a etapa da cura.

Assinale a sequência correta.

Sobre o estado limite último das peças de concreto armado por solicitações normais, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Configura estado limite último por solicitações normais em vigas de concreto armado o aparecimento do alongamento plástico de 10‰ da armadura mais tracionada.

( ) Em flexotração pode haver estado limite último com o aparecimento do encurtamento máximo do concreto de 3,5‰.

( ) Espera-se comportamento dúctil na ruína, toda vez em que o dimensionamento das peças estiver no domínio 5 de estado limite último.

( ) O domínio 5 caracteriza-se pela deformação de 2‰ na cota situada a 3/7 da altura da seção medida da borda mais encurtada.

Assinale a sequência correta.

Uma peça de concreto armado com seção quadrada com lado de 40 cm está armada simetricamente com 16 Ø 16 mm, num arranjo 5Ø por face. O concreto é C35 e a armadura de aço CA 50. Assinale a alternativa que apresenta o valor em kN mais aproximado da força máxima de compressão que pode atuar centradamente na seção transversal.

Considere uma viga de concreto armado com estribos de 2 ramos feitos da bitola 6,0 mm de aço CA60, espaçados de 12 cm. O concreto da viga é C35 e a seção em centímetros é retangular com b=20 e h=60. Considerando d´= 5 cm, assinale a alternativa que apresenta o valor mais aproximado da força cortante resistente, obtida com o modelo I, expressa em kN.

Considere: A_sw1 = 0,6 cm²; f_ctd = 1,60 MPa; V_C0 = 0,6 f_ctd b d; V_Rd3 = V_C0 + V_SW e V_SW = 0,9 d f_ywd (A_SW/s).

Complete as lacunas existentes nas afirmativas sobre o tema “Da Ordem e Sossego Público pertencente à Política de Posturas Segurança e Ordem Pública do Município de Cáceres” .

É proibida a ________________ de qualquer espécie de _____________ que seja ofensiva à sociedade como um todo. São expressamente proibidos, independente da ______________________, carros de som que não possuam _____________________devida. Os ____________________dos estabelecimentos que vendem___________________ serão responsáveis pela ____________________________dentro do perímetro de sua propriedade.

Assinale a alternativa que preenche correta e respectivamente as lacunas existentes nas afirmativas.

O Código de Obras é o instrumento que permite à Administração Municipal exercer o controle e a fiscalização do espaço edificado e seu entorno, garantindo a segurança e a salubridade das edificações. Sob a luz do Código de Obras e Posturas Municipais de Cáceres-MT, assinale a afirmativa correta.
