A maior parte da rede de distribuição de baixa tensão de energia elétrica no Brasil possui a configuração do sistema de distribuição radial simples (convencional). Com relação à rede de distribuição radial convencional, sem geração distribuída no sistema, analise as afirmações abaixo:

I. Os sistemas de proteção são mais simples.

II. Apresentam uma confiabilidade menor.

III. Apresentam indicadores de continuidade de serviço piores.

IV. Apresentam dupla alimentação.

As opções acima que estão CORRETAS são:

O conjunto de instalações de transmissão de energia elétrica do Sistema Interligado Nacional é chamado de Rede Básica, a qual inclui linhas de transmissão, subestações e demais equipamentos associados de tensão igual ou superior a 230 kV. O Operador Nacional do Sistema Elétrico (ONS) define os requisitos mínimos para subestações e seus equipamentos da rede básica. No caso de arranjos de barramentos para subestações com isolamento a ar de tensão igual 230 kV, as condições básicas dos arranjos, segundo o ONS, são:

Na álgebra booleana, as funções booleanas são uma forma de representar o comportamento lógico, por exemplo, de um circuito digital utilizando termos. Duas formas de escrever funções booleanas são com mintermos e maxtermos. Sobre as operações com mintermos e maxtermos, assinale a alternativa CORRETA.

Toda instalação elétrica de média e baixa tensão, para funcionar com desempenho satisfatório e ser suficientemente segura contra risco de acidentes fatais, deve possuir um sistema de aterramento dimensionado adequadamente para as condições de cada projeto. Segundo a NBR 5410:2004, toda edificação deve dispor de uma infraestrutura de aterramento, denominada de eletrodo de aterramento, sendo admitidas as seguintes opções:

I. Uso das próprias armaduras de concreto das fundações.

II. Uso de canalizações metálicas de água.

III. Uso de fitas, barras ou cabos metálicos, especialmente previstos, imerso no concreto das fundações.

IV. Uso de malhas metálicas enterradas, no nível das fundações, cobrindo a área da edificação.

As opções acima que estão CORRETAS, de acordo com a NBR 5410, são:

A potência ativa medida em uma carga resistiva através de transformador de corrente e de transformador de potencial, foi de 200 W. Sabendo que o transformador de potencial possui relação de transformação de 120:1, e o transformador de corrente tem relação de transformação de 200:5, determine a potência aparente da carga.

A NR 10 é a Norma regulamentadora que estabelece os requisitos e condições mínimas para garantir a segurança e a saúde dos trabalhadores, que direta ou indiretamente, interajam em instalações elétricas e serviços de eletricidade. Segundo esta norma, os estabelecimentos com carga instalada superior a uma determinada potência, devem constituir e manter o Prontuário de Instalações Elétricas, contendo, além dos esquemas unifilares atualizados das instalações elétricas, com as especificações do sistema de aterramento e dispositivos de proteção, o que está disposto no subitem desta norma. Neste caso, a carga instalada deve ser superior a:

Com relação às medidas de proteção individual nos trabalhos em instalações elétricas, descritas na NR 10, analise as afirmações abaixo:

I. O uniforme deve incluir equipamentos de proteção individual que forneçam isolamento elétrico.

II. A vestimenta deve resistir a altas temperaturas e a propagação de chamas.

III. É permitido o uso de adornos pessoais, como pulseiras e anéis.

IV. A vestimenta deve proteger contra os efeitos provocados por campos eletromagnéticos.

As afirmações acima que estão DE ACORDO com a NR 10, são:

A corrente no primário de um transformador monofásico ideal, com valor nominal de 13,8 kV / 380 V, é de 6,5 A. A corrente no secundário, deste transformador, é:

A NR 10 é a norma regulamentadora que estabelece requisitos e condições mínimas para garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços de eletricidade. Segundo esta norma, a partir de uma determinada tensão, as intervenções em instalações elétricas somente podem ser realizadas por trabalhadores que obedeçam ao item 10.8 desta norma. Esta tensão, em corrente contínua, é superior a:

Um transformador trifásico ideal elevador, com relação de transformação de 1:5, está ligado em Y: ∆ e tem uma tensão no secundário V_AB = 248 V. A magnitude da tensão de linha V_AB no primário do transformador é:

A previsão de carga de uma instalação elétrica envolve a determinação das potências da iluminação e das tomadas. No caso das tomadas de uso geral, segundo a NBR 5410:2004, a potência mínima para um quarto, com área de 16 m² (4 x 4 m), é de:

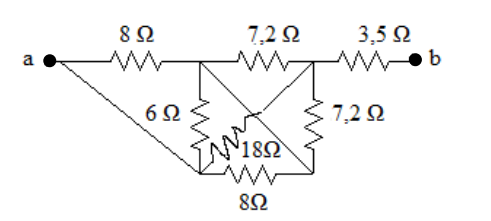

Encontre o resistor equivalente entre os pontos a e b do circuito abaixo (Rab):

Religadores são equipamentos utilizados em redes aéreas de distribuição de energia elétrica, com a função de protegê-las contra curtos-circuitos temporários. Sobre religadores, analise as afirmações abaixo:

I. Religadores são projetados para serem operados somente de forma manual.

II. A instalação de religadores em uma rede de distribuição de energia elétrica melhora a confiabilidade do sistema.

III. A principal função dos religadores é permitir múltiplas tentativas de religamento, após uma falha temporária.

IV. A utilização de religadores pode reduzir significativamente a duração das interrupções de energia para os consumidores.

As afirmações acima que estão CORRETAS são:

Um equipamento elétrico com potência nominal de 300W ficou ligado por 5 horas ininterruptamente. Seu consumo em kWh nesse período é de:

A respeito da medição da potência elétrica em um circuito de baixa tensão, é CORRETO afirmar que:

A respeito do amperímetro, é CORRETO afirmar que:

Assinale a alternativa CORRETA que traz a potência média dissipada em um circuito, no qual:

𝑖 = 5𝑠𝑒𝑛(𝑤𝑡 + 40^𝑜) e 𝑣 = 10𝑠𝑒𝑛(𝑤𝑡 + 40^𝑜).

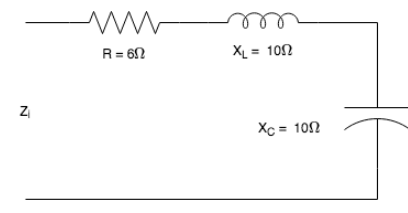

A partir da Imagem abaixo, assina a alternativa CORRETA que representa a 𝑍_𝑖 do circuito.

Ainda sobre banco de dados, assinale a alternativa que está CORRETA:

Sobre sistemas operacionais, assinale a alternativa CORRETA relacionada ao propósito do driver de dispositivo:
