Um transformador ideal possui 300 espiras no primário e 50 espiras no secundário. Sabendo que a tensão RMS medida no secundário é igual a 30 V, qual o valor da tensão no primário?

São critérios para o dimensionamento de condutores, exceto:

Colocando um ohmímetro entre os pontos A e B do circuito abaixo, qual será o valor indicado em sua tela?

Os valores 3000 Ω, 5x10^-12 F e 0,007 A, podem ser convertidos para:

Sobre a previsão mínima de cargas nas instalações de baixa tensão, de acordo com a NBR 5410 é correto afirmar que:

Os diodos são dispositivos que podem ser classificados como qual tipo de material elétrico?

Um sistema trifásico está ligado conforme especificações abaixo.

Considerando = 1.7, o valor de corrente que passa por cada resistor é igual a aproximadamente:

Sobre sistemas de iluminação, a alternativa incorreta é:

Analise as afirmativas relacionadas à NBR 5410/2004 e julgue com V as verdadeiras e com F, as falsas

( ) – A queda de tensão não deve ser superior a 5% do valor de tensão nominal da instalação partir dos terminais secundários do transformador MT/BT, no caso de transformador de propriedade da unidade consumidora;

( ) – É permitido que a queda de tensão nos circuitos terminais seja superior a 4%.

( ) – Nas instalações elétricas de baixa tensão só são admitidos eletrodutos não-propagantes de chama.

( ) – A taxa de ocupação do eletroduto nunca poderá ser superior a 40%.

( ) – Armaduras de concreto podem ser utilizados como condutores de proteção.

A alternativa que indica a sequência correta, de cima para baixo, é a:

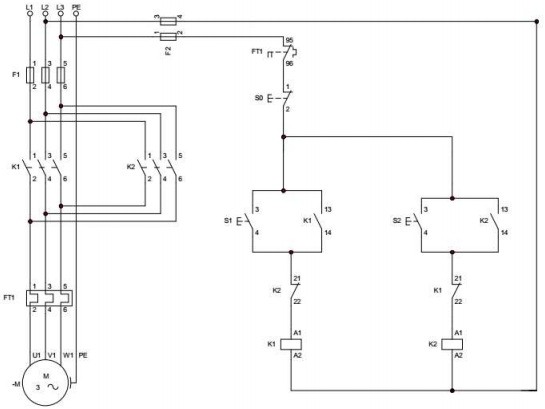

A figura abaixo mostra o comando elétrico de uma chave partida.

Sobre o circuito acima, podemos afirmar:

I. O circuito se trata de uma chave de partida direta com reversão.

II. O elemento FT1 é o dispositivo de proteção contra a corrente de curto-circuito.

III. Os terminais 21 e 22 dos contatores K1 e K2 tem a função de realizar o selo.

A(s) afirmativa(s) correta(s) é (são):

A respeito dos esquemas de aterramento, é correto afirmar que:

Sobre a subestação elétrica de um consumidor em média tensão que alimenta suas cargas em baixa tensão podemos afirmar que:

Um motor de indução trifásico de 11,4cv, 4 pólos, rendimento η= 86,6% e fator de potência cosφ = 0,736 está ligado em estrela a uma rede elétrica trifásica com tensão de 380 V e frequência de 60 Hz. Qual é a velocidade de rotação síncrona e a corrente de linha aproximada quando o mesmo entra em regime de plena carga. (Considere 1cv = 736W e = 1,732

A utilização de dispositivos de proteção em instalação elétrica é fundamental para garantir a segurança nas instalações em baixa e média tensão. Assinale a alternativa incorreta:

Um circuito RL em série possui os seguintes valores:

resistência de 1 e indutância de H.  Esse circuito é alimentado por um gerador senoidal ideal com tensão eficaz de 220V e frequência de 60Hz. Considerando que um capacitor de F foi colocado em série com o circuito RL anterior, o fator de potência do circuito antes e depois de inserir o capacitor são respectivamente: (considere   =1,414 e = 1,732).

As seguintes afirmativas estão relacionadas aos sistemas de aterramento.

I – De acordo com a NBR 5410, os vários tipos de aterramentos são definidos por um conjunto de letras. Sendo: a) A primeira letra indica a situação da alimentação em relação à terra; b) A segunda letra indica a situação das massas em relação à terra; c) Eventualmente, outras letras servem para indicar a disposição do condutor neutro e do condutor de proteção.

II – Em um sistema de aterramento TN-C-S as funções de neutro e condutor de proteção são combinadas em um único condutor ao longo de toda a instalação.

III - Nas instalações elétricas há dois tipos de aterramento: a) Aterramento funcional: geralmente consiste na ligação à terra do condutor de neutro, definindo a terra como referencial da tensão da instalação; b) Aterramento de proteção: consiste em ligar à terra as massas (carcaças) dos equipamentos e os elementos condutores estranhos à instalação.

Um gerador síncrono trifásico cuja tensão de linha é 480 V e 60 Hz, de 6 polos, conectado em estrela tem uma reatância síncrona de 1 Ω por fase. Sabe-se que sua corrente de armadura a plena carga é de 60 A, com um fator de potência de 0,8 atrasado. Além disso, as perdas por atrito e ventilação do referido gerador são 1,5 kW e as perdas no rotor são 1 kW, na frequência nominal a plena carga. Considere que a resistência da armadura seja nula, portanto as perdas RI² na armadura são desprezíveis. Na condição nominal de operação, qual é a velocidade de rotação desse gerador em rad/s? Sabendo-se que a tensão terminal do mesmo é 237 V por fase, qual é a potência de entrada dessa máquina?

Todos os parâmetros/grandezas listados nas alternativas abaixo são extremamente relevantes para o dimensionamento de um condutor de uma instalação elétrica, independentemente do método empregado, exceto:

Um motor de indução trifásico de 10 cv, quatro polos, 60 Hz, conectado em estrela está sendo alimentado por uma rede de distribuição secundária cuja tensão de linha é 380 V. Quando o mesmo está submetido às condições nominais de operação (carga nominal) apresenta um escorregamento de 3%. Diante dessas condições operacionais, qual a velocidade do rotor?

Um transformador ideal com relação de espiras de 10:100 está sendo usado para energizar uma carga puramente resistiva de 1000 Ω. Sabendo-se que este transformador está sendo alimentado por uma fonte de tensão de 220 V, pela bobina de baixa tensão (BT). Diante destas circunstâncias, quais são os valores da corrente do primário (BT), da corrente do secundário (AT) e o valor da carga refletida ao primário, respectivamente?
