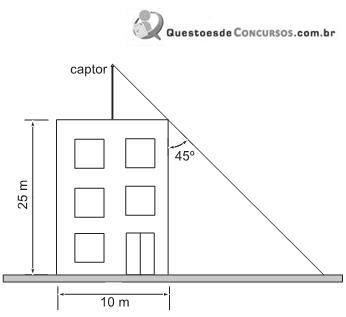

A Figura a seguir mostra o sistema de proteção contra descar...
De acordo com essas informações, o valor, em metros, do raio de proteção desse sistema é
No triangulo menor temos: tg45= 5/x, logo x=5m
no triangulo maior temos tg45 = R/(25+x), como x=5 entao, tg45= R/30,
portanto, R=30m
A altura da haste não deveria ser igual a diagonal do quadrado?
O raio do teto superior do prédio é 5*sqrt(2) e dessa forma o raio total medido no solo é 25 + 5*sqrt(2)
Concordo com a Fernanda, o raio de proteção do telhado deve considerar a diagonal e não apenas o lado do quadrado, assim sendo o raio de proteção do teto seria 10raiz2/2. Como o angulo é 45° a altura do captor será também 5raiz2. Fazendo a tangente do triângulo maior teremos tg45 = R/(25+5raiz2) = 32
Lendo mais sobre o método de Franklin, descobri que o raio em questão analisado é o da base do cone de proteção, ou seja, é o raio do solo até o comprimento final que deve ser encontrado. Nesse caso, 30 metros.
