Ano: 2014
Banca:
CESGRANRIO
Órgão:
LIQUIGÁS
Prova:
CESGRANRIO - 2014 - LIQUIGÁS - Engenheiro Júnior - Elétrica |
Q438718
Engenharia Elétrica

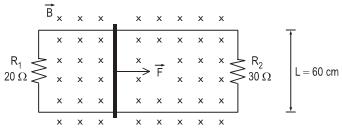

Uma barra condutora pode mover-se sem atrito, perpendicularmente a dois trilhos paralelos separados por 60 cm conforme ilustrado na Figura abaixo.
Nesse esquema, ambos os terminais dos trilhos possuem resistores a eles conectados. Já a barra e os trilhos possuem resistência elétrica desprezível.
Considerando-se que o esquema da Figura está imerso em um campo magnético uniforme com
= 2,0 T, qual deve ser a intensidade da força
,em newtons, a ser aplicada à barra móvel, de modo que ela se desloque com velocidade constante de 1,0 m/s?
Nesse esquema, ambos os terminais dos trilhos possuem resistores a eles conectados. Já a barra e os trilhos possuem resistência elétrica desprezível.
Considerando-se que o esquema da Figura está imerso em um campo magnético uniforme com
= 2,0 T, qual deve ser a intensidade da força ,em newtons, a ser aplicada à barra móvel, de modo que ela se desloque com velocidade constante de 1,0 m/s?
F = L I B; sendo I desconhecido
I = I(R1) + I(R2) = V/R1 + V/R2; sendo V desconhecido
V= L v B = 0,6m * 1m/s * 2T = 1,2V
I = 1,2V / 20R + 1,2V / 30R = 0,1A
F = 0,6m * 0,1A * 2T = 0,12N
