Sobre materiais semicondutores avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.

( ) Estes materiais são chamados de SEMIcondutores por possuírem capacidade de conduzir apenas em uma direção.

( ) O Boro é um material semicondutor.

( ) Os materiais do tipo P se caracterizam pelo excesso de íons positivos (prótons) e os do tipo N se caracterizam pelo excesso de íons negativos (elétrons).

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

Indique qual porta lógica de três entradas pode ser representada pela tabela lógica abaixo.

As respectivas representações binárias do número decimal 437, octal do número decimal 201 e hexadecimal do número decimal 103, são:

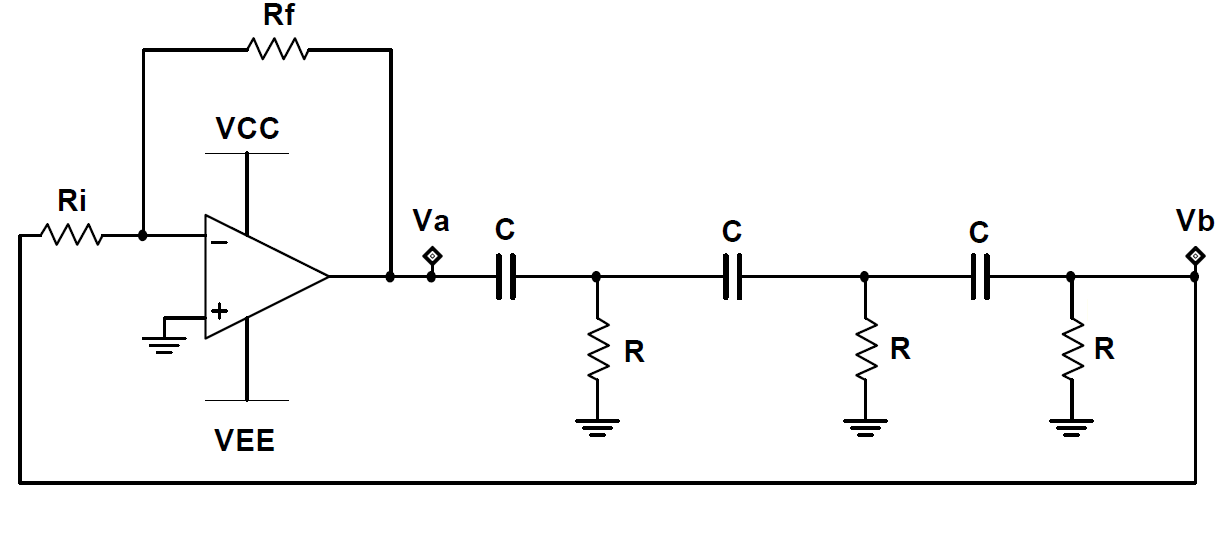

Para o circuito abaixo, considerando o ganho de realimentação e A o ganho de tensão do estágio amplificador, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.

(_) A malha de elementos R e C é responsável pelo deslocamento de fase de 2700 quando na frequência de oscilação.

(_) Para que Ri não influencie na malha RC, deve-se ter Ri << R.

(_) Para oscilação ocorrer o estágio amplificador deve ter ganho A > 29.

(_) Quanto mais próximo o ganho de malha .A estiver de 1, mais a forma de onda se aproximará de uma senoide.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

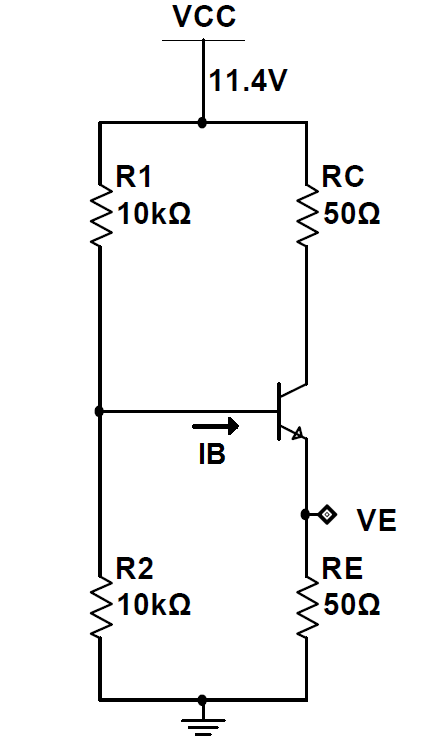

Para o circuito amplificador abaixo, considerando o ganho = 99 e a tensão V_BE = 0,7 V, é correto afirmar que a corrente de base I_B e a tensão V_E são, respectivamente:

O Light Dependent Resistor (LDR) ou fotoresistor é um sensor de luminosidade utilizado em uma infinidade de aplicações. Quanto ao funcionamento desse sensor, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.

(_) Conforme aumenta a incidência luminosa no sensor, ocorre uma diminuição do valor de resistência nos seus terminais.

(_) Conforme diminui a incidência luminosa no sensor, ocorre uma diminuição do valor de resistência nos seus terminais.

(_) Conforme há a presença de incidência luminosa no sensor, aumenta o número de elétrons para a banda de condução, reduzindo a barreira de potencial pelo aumento do número de elétrons.

(_) Conforme há a presença de incidência luminosa no sensor, diminui o número de elétrons para a banda de condução, reduzindo a barreira de potencial pela diminuição do número de elétrons.

(_) Somente com a presença de incidência luminosa este sensor apresenta características resistivas em seus terminais.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

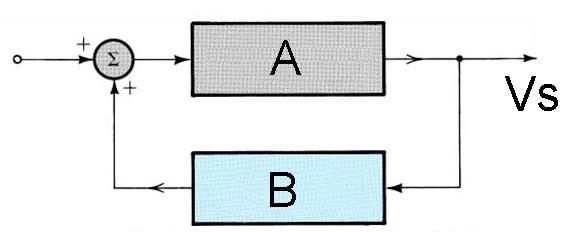

A figura abaixo mostra o diagrama de blocos de um oscilador de realimentação. A respeito dos ganhos promovidos nos blocos A e B, podemos afirmar, segundo os critérios de Barkhausen, sobre a saída Vs:

O circuito mostrado na figura abaixo, é um multivibrador monoestável alimentado apenas por uma fonte cc. Considerando este circuito, analise as afirmações abaixo e marque o item correto.

I - O tempo que o monoestáve permanece ativado, depende dos valores da capacitância C1 e da resistência R1, porque assim que Q1 satura, o terminal positivo de C1 começa a acumular a carga resultante da corrente que flui através de R1.

II - O tempo que o monoestável permanece ativado, depende da capacitância C1 e da fonte de disparo, uma vez que na presença do sinal de disparo o capacitor vai descarregar quase que totalmente sobre a resistência interna da fonte de disparo.

III - Considerando que os transistores são de silício e que a fonte apresenta tensão muito maior que 0,7 V, podemos aproximar o tempo que o monoestável permanece ativado por R2.C1.In(2).

IV - Logo após o corte do transistor Q1, o capacitor C1 começa a se carregar. Este processo é conhecido como tempo de recuperação do sistema. Podemos dizer que, na prática, o tempo de recuperação depende somente do produto R1.C1.

Assinale a alternativa que apresenta somente as afirmativas CORRETAS.

Considerando o processo de amostragem na conversão Analógico-Digital, podemos afirmar que:

I - Para evitar o aliasing devemos utilizar um filtro analógico passa-baixas para retirar as componentes do sinal acima de fs/2 antes da amostragem Em que, fs é a frequência de amostragem.

II - Para evitar o aliasing devemos utilizar um filtro analógico passa-altas para retirar componentes as do sinal abaixo de fs/2 antes da amostragem Em que, fs é a frequência de amostragem.

III - Para evitar o aliasing devemos amostrar o sinal a uma taxa inferior à taxa de Nyquist.

IV - No processo de amostragem, as frequências acima de fs/2 serão mapeadas para alguma frequência no intervalo (O, fs/2). Em que, fs é a frequência de amostragem.

Assinale a alternativa que apresenta somente as afirmativas CORRETAS.

Sobre os transístores JFET-n, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.

( ) Possui uma alta capacidade de condução de corrente.

( ) A corrente no canal é função da tensão no Gate.

( ) A corrente no canal é função da tensão entre Drain e Source.

( ) Quando a tensão entre Gate e Source (V_GS) é zero, não há corrente no canal mesmo quando a tensão entre Drain e Source (V_DS) for suficientemente positiva, pois acontece o estrangulamento.

Marque a opção que a sequência CORRETA, de cima para baixo:

Sobre o circuito a seguir, é CORRETO afirmar que:

O resultado em representação binária da soma do valor hexadecimal 1C e do valor octal 10 e por fim, multiplicado o resultado da soma pelo valor binário 10 é:

Simplificando a função f (A, B, C, D) conclui-se que f(A, B, C, D) = ( + D) + (A + DC)B é equivalente a:

A expressão booleana que representa a saída X do circuito lógico da figura abaixo é:

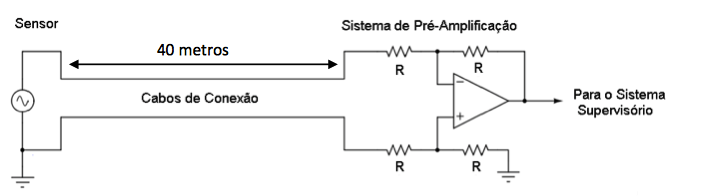

Em um ambiente industrial, um sistema supervisório é utilizado para monitorar sinais de tensão elétrica provenientes de um sensor. Por questões físicas da planta, o sensor encontra-se posicionado à cerca de 40 metros de distância do sistema de pré-amplificação e condicionamento de sinal, que é constituído por um amplificador operacional na configuração inversora, conforme ilustra a figura abaixo. O ambiente em questão está sujeito a emissões eletromagnéticas moderadas que podem se acoplar no circuito ao longo do percurso entre o sensor e o sistema de pré-amplificação Considerando o contexto em questão, a solução técnica mais viável economicamente para conexão do sensor ao sistema de pré-amplificação é:

Com relação as características de alguns sensores de temperatura, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.

(_) Termistores são semicondutores eletrônicos cuja resistência elétrica varia com a temperatura.

(_) Termopares são sensores que medem a diferença de potencial causada por fios diferentes, podendo medir a diferença de temperaturas ou para medir uma temperatura absoluta.

(_) O Pt-100 é o tipo de termopar que tem como principio a utilização de um filamento de platina cuja resistência varia com a temperatura.

(_) Existem dois tipos básicos de termistores, o tipo PTC (Coeficiente positivo de temperatura) e o tipo NTC ( Coeficiente negativo de temperatura).

(_) Os PTC's são termistores que apresentam coeficiente térmico positivo, sendo assim, sua resistência decresce com o aumento da temperatura.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

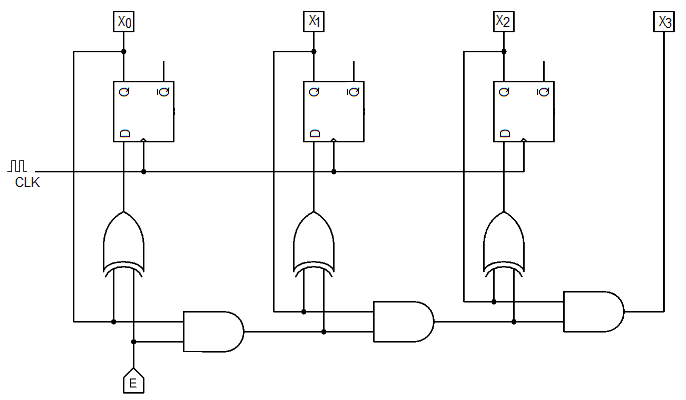

O circuito abaixo é a realização de um circuito digital com Enable (E) e clock (CLK) Analise as saídas X₀, X₁, X₂ e X₃ considerando o circuito energizado, E=1 e CLK=1Hz, determine qual a característica específica deste circuito.

Assinale a alternativa CORRETA:

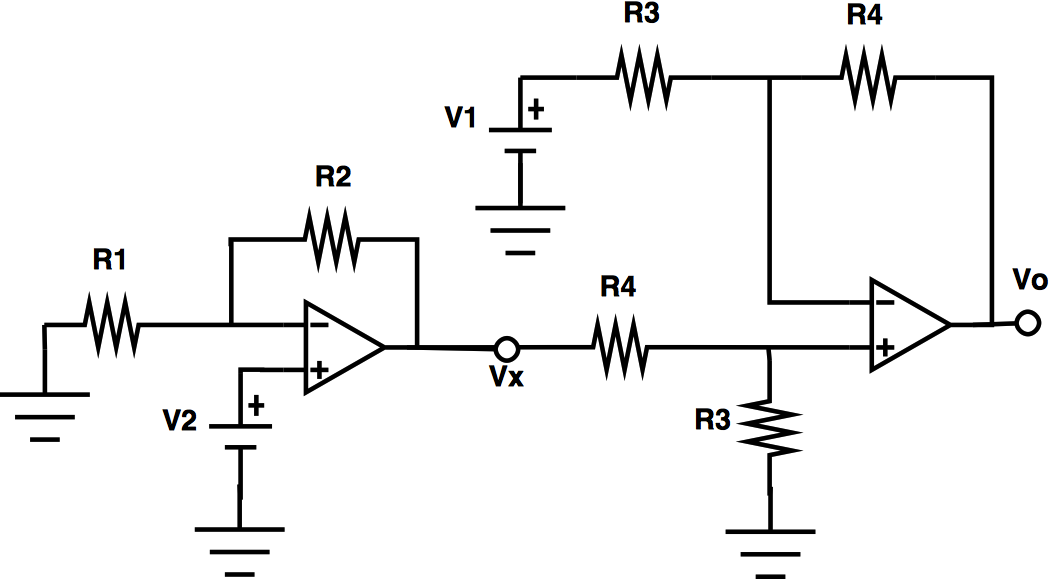

Considere o circuito da figura abaixo composto por resistores e amplificadores operacionais alimentados por uma fonte simétrica de ± 15 V, considerando V1 = 1 V, V2 = 2 V, R1 = 5 kOhms, R2 = 25 Ohms, R3 = 4 kOhms e R4 = 20 kOhms, avalie o acerto das seguintes afirmações e marque V as verdadeiras e com F as falsas:

(_) O circuito elétrico em questão é composto por um amplificador inversor e um amplificador subtrator.

(_) Os valores de tensão observados em Vx e Vo são, respectivamente, 12 Volts e 7 Volts.

(_) Os valores de tensão observados em Vx e Vo são, respectivamente, -10 Volts e -15 Volts.

(_)Os valores de tensão observados em Vx e Vo são, respectivamente, 12 Volts e -15 Volts.

(_) Considerando que os amplificadores operacionais não são ideais, o fato dos seus transistores do estágio diferencial de entrada não serem idênticos provoca um desbalanceamento interno do qual resulta a tensão de offset.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

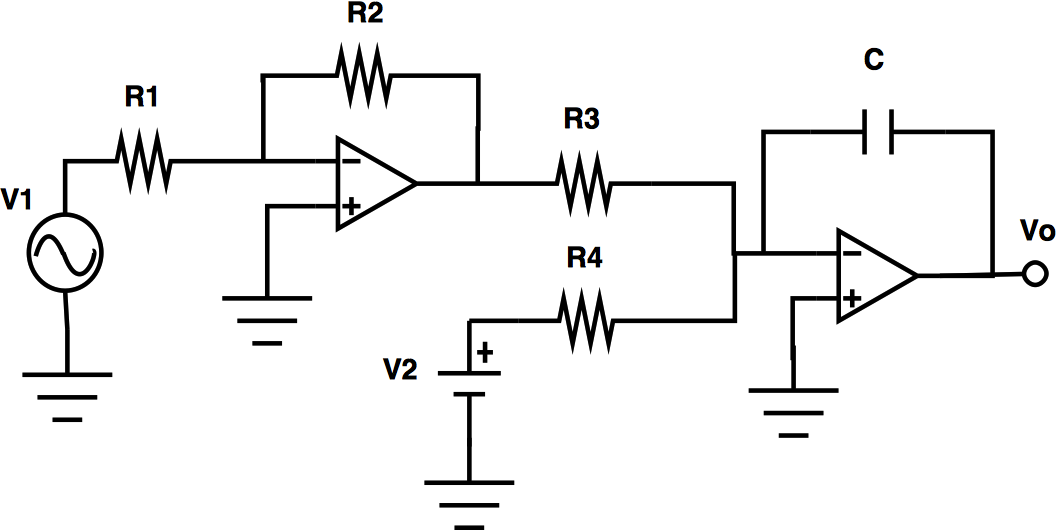

Analise o circuito da figura abaixo, considerando os amplificadores operacionais ideais, V1 = cos(5t) mV, V2=5mV, R1 = 2 Ohms, R2 = 20 Ohms, R3 = 1 MOhms, R4 = 1 Mohms, C = 1 F e que o capacitor C está inicialmente descarregado, avalie o acerto das seguintes afirmações e marque com V as verdadeiras e com F as falsas:

( ) O circuito elétrico em questão é composto por um amplificador inversor e um derivador;

( ) O circuito elétrico em questão é composto por um amplificador inversor, um somador e integrador;

( ) A expressão que melhor representa o sinal de saída é Vo = 2sen(5t) - 5t mV;

( ) A expressão que melhor representa o sinal de saída é Vo = 2cos(5t) - 5t² mV;

( ) A expressão que melhor representa o sinal de saída é Vo = —50sen(5t) mV.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

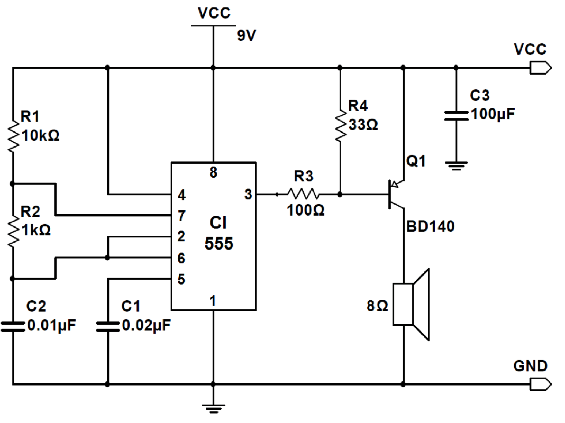

Considerando o circuito da figura abaixo que emprega um oscilador timer 555, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.

(_) Para que o sinal apresentado no pino 3 do CI possua razão cíclica de 50%, é necessário que os resistores R1 e R2 possuam os mesmos valores.

(_) A tensão no capacitor C1 varia sempre entre 1/3 e 2/3 de VCC da alimentação do Cl (VCC).

(_) A frequência do sinal de saída é aproximadamente 12 kHz.

(_) O tempo de permanência do sinal de saída em nível lógico baixo é igual a aproximadamente 14 s.

(_) O circuito encontra-se em operação estável e o pino de reset está sempre conectado a tensão de alimentação (VCC).

Marque a opção que contenha a sequência CORRETA, de cima para baixo:
