Questões de Concurso Público SEDF 2023 para Professor Substituto - Eletrônica
Foram encontradas 120 questões
Acervo pessoal.

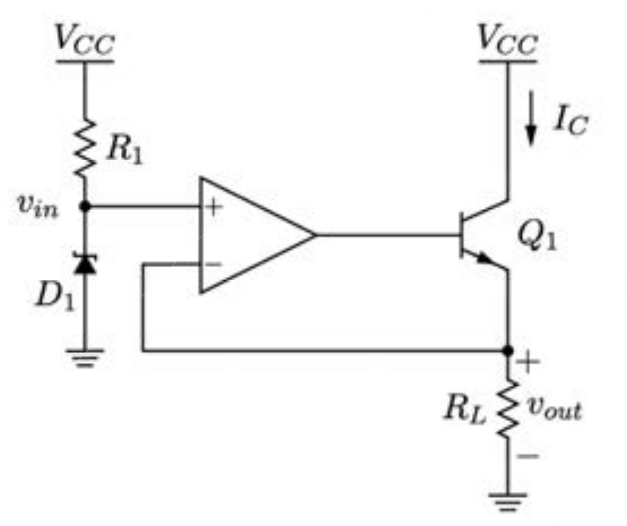

Essa figura mostra um circuito eletrônico. A tensão de alimentação Vcc é de 5V, o diodo D1 é um diodo Zener com tensão de ruptura de 3,3 V, e o transistor bipolar Q1 apresenta β = 50.
Considerando essas informações, julgue (C ou E) os itens a seguir.
Para obter uma corrente de 10 mA no diodo D1, deve-se utilizar um resistor R1 de 1,7 kΩ.
Acervo pessoal.
Essa figura mostra um circuito eletrônico. A tensão de alimentação Vcc é de 5V, o diodo D1 é um diodo Zener com tensão de ruptura de 3,3 V, e o transistor bipolar Q1 apresenta β = 50.
Considerando essas informações, julgue (C ou E) os itens a seguir.
A tensão de saída Vout será de aproximadamente 3,3 V.
Acervo pessoal.
Essa figura mostra um circuito eletrônico. A tensão de alimentação Vcc é de 5V, o diodo D1 é um diodo Zener com tensão de ruptura de 3,3 V, e o transistor bipolar Q1 apresenta β = 50.
Considerando essas informações, julgue (C ou E) os itens a seguir.
O resistor R1 e o diodo D1 estão conectados em paralelo.
Acervo pessoal.
Essa figura mostra um circuito eletrônico. A tensão de alimentação Vcc é de 5V, o diodo D1 é um diodo Zener com tensão de ruptura de 3,3 V, e o transistor bipolar Q1 apresenta β = 50.
Considerando essas informações, julgue (C ou E) os itens a seguir.
Considera-se ideal o amplificador operacional que apresenta impedância de entrada infinita, impedância de saída zero e ganho infinito.
Acervo pessoal.
Essa figura mostra um circuito eletrônico. A tensão de alimentação Vcc é de 5V, o diodo D1 é um diodo Zener com tensão de ruptura de 3,3 V, e o transistor bipolar Q1 apresenta β = 50.
Considerando essas informações, julgue (C ou E) os itens a seguir.
O circuito apresenta realimentação negativa, pois variações na tensão de saída Vout são compensadas pelo amplificador operacional funcionando em malha fechada.
Acervo pessoal.
Essa figura mostra um circuito eletrônico. A tensão de alimentação Vcc é de 5V, o diodo D1 é um diodo Zener com tensão de ruptura de 3,3 V, e o transistor bipolar Q1 apresenta β = 50.
Considerando essas informações, julgue (C ou E) os itens a seguir.
O transistor bipolar Q1 multiplica a corrente de saída do amplificador operacional para a carga R1 em aproximadamente 51 vezes.
Acervo pessoal.

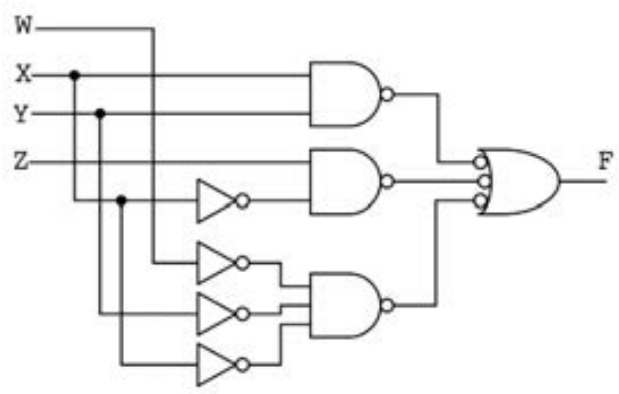

Essa figura ilustra um circuito digital implementado a partir de portas lógicas. Considere que a notação A’ representa a inversão da variável lógica A e que A.B e A+B representam, respectivamente, as operações lógicas E e OU.
Tendo em vista o circuito apresentado e a teoria de circuitos digitais, julgue (C ou E) os itens a seguir.
O circuito foi implementado na forma canônica de mintermos.
Acervo pessoal.
Essa figura ilustra um circuito digital implementado a partir de portas lógicas. Considere que a notação A’ representa a inversão da variável lógica A e que A.B e A+B representam, respectivamente, as operações lógicas E e OU.
Tendo em vista o circuito apresentado e a teoria de circuitos digitais, julgue (C ou E) os itens a seguir.
A função lógica F = X.Y + X’.Z + W’.X’.Y’ representa a função implementada pelo circuito.
Acervo pessoal.
Essa figura ilustra um circuito digital implementado a partir de portas lógicas. Considere que a notação A’ representa a inversão da variável lógica A e que A.B e A+B representam, respectivamente, as operações lógicas E e OU.
Tendo em vista o circuito apresentado e a teoria de circuitos digitais, julgue (C ou E) os itens a seguir.
Portas lógicas são amplificadores de alto ganho que operam em regime não linear.
Acervo pessoal.
Essa figura ilustra um circuito digital implementado a partir de portas lógicas. Considere que a notação A’ representa a inversão da variável lógica A e que A.B e A+B representam, respectivamente, as operações lógicas E e OU.
Tendo em vista o circuito apresentado e a teoria de circuitos digitais, julgue (C ou E) os itens a seguir.
Mudanças nos sinais de entrada que estejam dentro das margens de ruído são rejeitadas pelas portas lógicas. Dessa forma, ruídos não conseguem se propagar por um sistema digital com a mesma facilidade com o que ocorre em um circuito analógico.
Acervo pessoal.
Essa figura ilustra um circuito digital implementado a partir de portas lógicas. Considere que a notação A’ representa a inversão da variável lógica A e que A.B e A+B representam, respectivamente, as operações lógicas E e OU.
Tendo em vista o circuito apresentado e a teoria de circuitos digitais, julgue (C ou E) os itens a seguir.
Na tecnologia CMOS, as portas lógicas são implementadas com transistores bipolares que operam em pares.
Os programas devem ser escritos para as pessoas lerem e, apenas incidentalmente, para as máquinas executarem.
ABELSON, H; SUSSMAN, G. J. structure and interpretation of computer programs, 2a ed, MIT Press, 1996.
Considerando aspectos de software e dos computadores que os executam, julgue (C ou E) os itens a seguir.
A complexidade de sistemas de software é controlada pela construção de abstrações que escondem detalhes de implementação quando é conveniente.
Os programas devem ser escritos para as pessoas lerem e, apenas incidentalmente, para as máquinas executarem.
ABELSON, H; SUSSMAN, G. J. structure and interpretation of computer programs, 2a ed, MIT Press, 1996.
Considerando aspectos de software e dos computadores que os executam, julgue (C ou E) os itens a seguir.
Um processo computacional recursivo é caracterizado por um número fixo de variáveis de estado combinado a uma regra fixa que descreve como essas variáveis de estado devem ser atualizadas.
Os programas devem ser escritos para as pessoas lerem e, apenas incidentalmente, para as máquinas executarem.
ABELSON, H; SUSSMAN, G. J. structure and interpretation of computer programs, 2a ed, MIT Press, 1996.
Considerando aspectos de software e dos computadores que os executam, julgue (C ou E) os itens a seguir.
Um microprocessador é uma máquina digital que executa sequencialmente instruções que permitem manipular os dados armazenados em um conjunto fixo de elementos de memória chamados de registradores.
Os programas devem ser escritos para as pessoas lerem e, apenas incidentalmente, para as máquinas executarem.
ABELSON, H; SUSSMAN, G. J. structure and interpretation of computer programs, 2a ed, MIT Press, 1996.
Considerando aspectos de software e dos computadores que os executam, julgue (C ou E) os itens a seguir.
Microprocessadores de alto desempenho são embasado no modelo de execução de instruções de ciclo simples, uma vez que, em geral, a utilização da técnica de pipelining diminui a eficiência do sistema.
Os programas devem ser escritos para as pessoas lerem e, apenas incidentalmente, para as máquinas executarem.
ABELSON, H; SUSSMAN, G. J. structure and interpretation of computer programs, 2a ed, MIT Press, 1996.
Considerando aspectos de software e dos computadores que os executam, julgue (C ou E) os itens a seguir.
Os microcomputadores atuais são projetados com base em dois princípios fundamentais: instruções são representadas como números; e programas são armazenados na memória do computador para serem lidos e escritos da mesma forma como os dados.
Os programas devem ser escritos para as pessoas lerem e, apenas incidentalmente, para as máquinas executarem.
ABELSON, H; SUSSMAN, G. J. structure and interpretation of computer programs, 2a ed, MIT Press, 1996.
Considerando aspectos de software e dos computadores que os executam, julgue (C ou E) os itens a seguir.
Caches são estruturas dos processadores modernos que dão ao programador a ilusão de acessar uma memória grande tão rápido quanto uma memória pequena. Com base no princípio de que o software não precisa acessar todos os seus dados ao mesmo tempo nem com a mesma probabilidade.
HOROWITZ, P; HILL, W. The art of electronics. 3.a ed, Cambridge University Press, 2015.

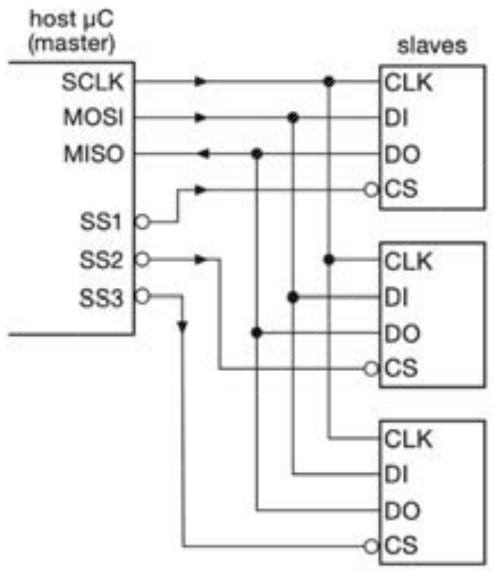

Essa figura ilustra a utilização do protocolo SPI (Serial Peripheral Interface) para permitir que um controlador (master) seja capaz de se comunicar com três periféricos (slaves).
Conforme as informações apresentadas, julgue (C ou E) os itens a seguir.
Os sinais MOSI, MISO e SCLK compõem um barramento em que todos os periféricos têm acesso aos dados produzidos pelo controlador. O endereçamento dos dados é feito por meio das entradas CS (Chip Select) de cada periférico.
HOROWITZ, P; HILL, W. The art of electronics. 3.a ed, Cambridge University Press, 2015.
Essa figura ilustra a utilização do protocolo SPI (Serial Peripheral Interface) para permitir que um controlador (master) seja capaz de se comunicar com três periféricos (slaves).
Conforme as informações apresentadas, julgue (C ou E) os itens a seguir.
O protocolo SPI é um exemplo de protocolo assíncrono, pois cada periférico é acionado de forma independente.
HOROWITZ, P; HILL, W. The art of electronics. 3.a ed, Cambridge University Press, 2015.
Essa figura ilustra a utilização do protocolo SPI (Serial Peripheral Interface) para permitir que um controlador (master) seja capaz de se comunicar com três periféricos (slaves).
Conforme as informações apresentadas, julgue (C ou E) os itens a seguir.
No protocolo SPI, os periféricos podem controlar o barramento de dados por meio do sinal CS (Chip Select).
