Qual a cor da lixeira de coleta seletiva para lixos recicláveis de metal?

Assinale a alternativa que indica corretamente um material reciclável.

Um dado condutor possui resistência elétrica igual a 0,1 Ω. Sabendo que uma corrente contínua de 20 amperes atravessa o fio, assinale a alternativa que indica corretamente a queda de tensão no fio.

Considere um transformador monofásico ideal (sem perdas) que possui 100 espiras no primário e 200 espiras no secundário.

Sabendo que a corrente eficaz no secundário é 10 A, qual será a corrente eficaz no primário desse transformador?

Um multímetro fez uma medida de 10 mA em um dado equipamento.

Assinale a alternativa com o valor correspondente em amperes (A).

Considere que 3 lâmpadas incandescentes, que possuem potências diferentes, foram colocadas em paralelo.

Assinale a alternativa correta em relação ao assunto.

A instalação mostrada na figura 1 representa qual tipo de ligação?

O eletroduto destacado na figura 1 possui 3 condutores.

Qual a função desses condutores?

Em uma instalação monofásica, um wattímetro está marcando uma medida de 500 W. Com um multímetro realizaram-se as medições eficazes de tensão, que resultou no valor de 220 V e a medição de corrente eficaz resultou no valor de 3 A.

Qual o fator de potência dessa instalação?

Assinale a alternativa correta com relação a sistemas de iluminação com lâmpadas fluorescentes.

Analise a figura abaixo:

Assinale a alternativa que descreve corretamente a funcionalidade do sistema apresentado na figura.

A figura abaixo mostra uma instalação elétrica com algumas informações de cargas elétricas

Analise as afirmativas abaixo em relação ao assunto.

1. A iluminação incandescente possui maior fator de potência.

2. O motor síncrono possui a maior potência aparente por ter fator de potência em avanço.

3. Os motores de indução possuem a maior potência ativa.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo com relação aos capacitores.

1. Capacitores do tipo eletrolíticos são os mais apropriados para tensões alternadas.

2. Capacitores eletrolíticos não possuem um dielétrico entre suas placas.

3. Os terminais dos capacitores eletrolíticos possuem polaridade.

4. Capacitores eletrolíticos possuem altas capacitâncias por unidade de volume.

Assinale a alternativa que indica todas as afirmativas corretas.

A figura abaixo mostra o secundário de um transformador trifásico.

Fonte: L. W. Brittian, Instalações Elétricas - Guia Completo, 1a edição.

LTC, 2017.

Assinale a alternativa correta em relação ao assunto.

Considere a figura abaixo que mostra três resistência idênticas.

Sabendo que a fonte de entrada possui 120 V e 1080 W, quais os valores das correntes Ia, Ib e Ic, respectivamente?

Assinale a alternativa que apresenta um aparelho para medição de resistência de isolamento elétrico.

Dada a tabela abaixo da resistividade dos materiais mais utilizados em instalações elétricas:

Analise as afirmativas abaixo em relação ao assunto.

1. Como a resistividade do cobre é menor do que a do alumínio, sempre um fio de cobre terá menor resistência do que um fio de alumínio, independente das suas dimensões.

2. Considerando dois fios de mesmas dimensões, um de alumínio e um de cobre, o fio de cobre terá uma resistência elétrica menor do que o fio de alumínio.

3. O alumínio tem menor resistividade do que o cobre, por isso ele é utilizado em sistemas de distribuição de energia elétrica.

Assinale a alternativa que indica todas as afirmativas corretas.

Um motor trifásico de 5 CV ficou ligado em carga nominal por 30 minutos. Considere que 1 CV = 736 W e desconsidere as perdas mecânicas e elétricas.

Qual o consumo de energia elétrica desse motor?

Apesar de convencionalmente ser utilizada a unidade de kWh para medir energia elétrica, esta não é a unidade do sistema internacional para a medição de energia.

Assinale a alternativa que indica corretamente a unidade para medir energia do sistema internacional.

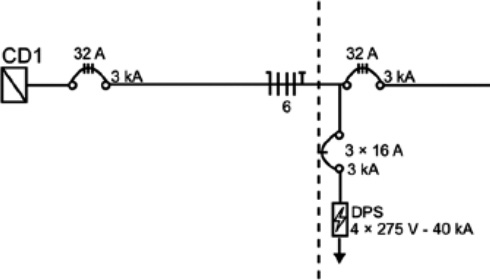

A figura abaixo mostra o diagrama unifilar da entrada de um quadro de distribuição (QD) vindo de um centro de distribuição de baixa tensão (CD1).

Fonte: H. Creder, Instalações Elétricas, 17a edição. LTC, 2022

Assinale a alternativa correta com relação à entrada de energia do quadro de distribuição.
