Questões de Concurso
Sobre equipamentos e componentes em eletrotécnica
Foram encontradas 1.053 questões
Q976475
Eletrotécnica
Um motor de indução trifásico é um motor elétrico
construído com três bobinas ixas cujos eixos
magnéticos distam 120 graus entre si, produzindo um
campo magnético girante de intensidade constante,
sendo muito utilizado em atividades industriais.
Um motor de indução trifásico pode ser ligado na
configuração “Δ” (em 220 V) ou “Υ” (em 380 V),
conforme mostrado na figura abaixo. Qual a forma
correta para ligar os terminais se o objetivo é ligá-lo
em 220 V?
Q976474
Eletrotécnica
O transformador de uma fonte de alimentação tem
por objetivo abaixar a tensão de 127 Vef (primário)
para 12 Vef (secundário). O enrolamento primário
deste transformador tem 1000 espiras e uma corrente
elétrica de 1 A (iP
). O enrolamento secundário deste
transformador tem 100 espiras. Considerando um
transformador ideal, qual é a corrente elétrica do
enrolamento secundário desse transformador?
Q976473
Eletrotécnica
Fonte simétrica é uma fonte de alimentação com
duas tensões de saída, sendo uma positiva (V+) e
outra negativa (V-). A fonte simétrica é utilizada,
por exemplo, na alimentação de amplificadores
operacionais. Em um laboratório existem duas fontes
simples de 12 V cada, conforme a figura a seguir. Qual
a forma correta de interligá-las para obter uma fonte
simétrica de -12 V, 0 (terra) e + 12 V?
Q976472
Eletrotécnica
O resistor e o capacitor são dispositivos elétricos
muito utilizados em circuitos. Muitas vezes, seu
valor é identificado por meio de um código de cores.
Identifique o valor do resistor e do capacitor de
poliéster apresentados seguindo a orientação da
tabela e da figura a seguir.
Os valores nominais do resistor e do capacitor são, respectivamente,
Os valores nominais do resistor e do capacitor são, respectivamente,
Q976471
Eletrotécnica
O osciloscópio é um instrumento de medida de
sinais elétricos/eletrônicos que representa de forma
gráfica as duas dimensões do sinal. O eixo vertical (y)
representa a intensidade do sinal (tensão) e o eixo
horizontal (x) representa o tempo. Observando a tela
do osciloscópio na figura abaixo, qual a amplitude
pico a pico (Vpp
) do sinal e qual a sua frequência?
Dados: • A Escala Vertical está em 1 Volt/divisão; • A Escala Horizontal está em 10 ms/divisão; • A ponta de prova está na posição X1.
Dados: • A Escala Vertical está em 1 Volt/divisão; • A Escala Horizontal está em 10 ms/divisão; • A ponta de prova está na posição X1.
Q976466
Eletrotécnica
Marque a alternativa que contém apenas ajustes
disponíveis em um gerador de sinal.
Q976465
Eletrotécnica
O transformador da figura a seguir é ideal.
Considerando a corrente i1 = 0,01A e a tensão V2 = 1V, qual é o ajuste da tensão V1 do gerador de sinal senoidal?
Considerando a corrente i1 = 0,01A e a tensão V2 = 1V, qual é o ajuste da tensão V1 do gerador de sinal senoidal?
Q976464
Eletrotécnica
Um disjuntor tripolar termomagnético curva C
protege o circuito que alimenta um motor de indução
trifásico. Foi relatado à equipe de manutenção
que este disjuntor, após muito tempo funcionando
corretamente, passou a desarmar frequentemente.
Qual das alternativas abaixo é uma possível causa?
Q976463
Eletrotécnica
Com relação às máquinas elétricas, assinale a
alternativa que apresenta uma característica
exclusiva de um motor de corrente contínua.
Q976462
Eletrotécnica
Um osciloscópio foi utilizado para medir tensão
e corrente de uma das fases que alimentam um
motor de indução trifásico em operação, em regime permanente e sem correção do fator de potência.
Assinale a alternativa correta.
Q976460
Eletrotécnica
O transformador rebaixador Dyn1 apresentado na figura abaixo tem relação de transformação 60:1.
Quais são, respectivamente, as tensões de fase e de
linha no lado de baixa tensão?
Ano: 2019
Banca:
IF-MS
Órgão:
IF-MS
Prova:
IF-MS - 2019 - IF-MS - Técnico de Laboratório - Eletrotécnica |
Q971899
Eletrotécnica
Transformadores são equipamentos utilizados em instalações elétricas, que vão desde aplicações em eletrônica a aplicações em sistemas elétricos de potência. Dessa forma, é importante conhecer os fatores de perdas de energia em suas aplicações. Assinale a alternativa que corresponde às principais perdas elétricas nos transformadores:
Ano: 2019
Banca:
IF-MS
Órgão:
IF-MS
Prova:
IF-MS - 2019 - IF-MS - Técnico de Laboratório - Eletrotécnica |
Q971895
Eletrotécnica
Um motor de indução trifásico com 4 polos e 5% de escorregamento à plena carga é ligado em uma rede elétrica de 60 Hz. Qual é a velocidade mecânica de operação desenvolvida pelo eixo desse motor?
Ano: 2019
Banca:
IF-MS
Órgão:
IF-MS
Prova:
IF-MS - 2019 - IF-MS - Técnico de Laboratório - Eletrotécnica |
Q971894
Eletrotécnica
Uma determinada bancada didática do laboratório de eletrotécnica faz a utilização de motores elétricos de indução com o objetivo de ensinar o funcionamento da chave de partida conhecida como “estrela-triângulo”. O responsável pelo laboratório precisa pedir um novo motor para substituir o existente. Sabendo que a rede elétrica do local possui tensão de 220 volts entre fases e 127 volts entre fase e neutro, determine qual dos motores atende as especificações da aplicação especificada na questão:
Ano: 2019
Banca:
IF-MS
Órgão:
IF-MS
Prova:
IF-MS - 2019 - IF-MS - Técnico de Laboratório - Eletrotécnica |
Q971893
Eletrotécnica
Um técnico de laboratório determinou a frequência de uma forma de onda senoidal apresentada na figura a seguir, com a utilização do osciloscópio. Além disso, determinou, também, que a frequência da forma de onda senoidal é de 2500 Hz.
A partir da frequência determinada pelo técnico e da forma de onda mostrada no osciloscópio, podemos concluir que a posição de varredura ou base de tempo (Tempo/Div.) no osciloscópio é de:
Ano: 2019
Banca:
IF-MS
Órgão:
IF-MS
Prova:
IF-MS - 2019 - IF-MS - Técnico de Laboratório - Eletrotécnica |
Q971891
Eletrotécnica

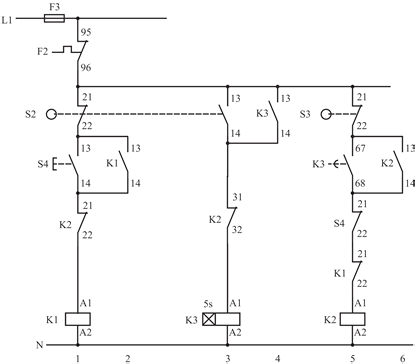

Considere o diagrama de comando de dois motores acionados pelos contatores K1 (Motor 1) e K2 (Motor 2), conforme a figura a seguir:
Após analisar o diagrama de comando, marque a alternativa CORRETA:
Ano: 2019
Banca:
IF-MS
Órgão:
IF-MS
Prova:
IF-MS - 2019 - IF-MS - Técnico de Laboratório - Eletrotécnica |
Q971886
Eletrotécnica
O amplificador operacional LM741 é um dos circuitos integrados (CI) clássicos da eletrônica. Embora o LM741 seja um amplificador praticamente pronto, ele requer alguns cuidados quanto a componentes e instrumentos externos conectados a ele. Logo, componentes e instrumentos externos devem ser ligados e conectados corretamente, caso contrário, o amp-OP poderá ser destruído. Com base nessa informação e na figura a seguir, assinale a alternativa CORRETA.
Ano: 2019
Banca:
IF-MS
Órgão:
IF-MS
Prova:
IF-MS - 2019 - IF-MS - Técnico de Laboratório - Eletrotécnica |
Q971884
Eletrotécnica
Sobre o circuito ilustrado a seguir, pode-se afirmar que:
Ano: 2019
Banca:
IF-MS
Órgão:
IF-MS
Prova:
IF-MS - 2019 - IF-MS - Técnico de Laboratório - Eletrotécnica |
Q971883
Eletrotécnica
Considere um transistor bipolar de junção em configuração emissor comum. Para uma corrente de base de 100µA e ganho de corrente de 28, pode-se afirmar que a corrente do coletor (ic) será de:
Ano: 2019
Banca:
IF-MS
Órgão:
IF-MS
Prova:
IF-MS - 2019 - IF-MS - Técnico de Laboratório - Eletrotécnica |
Q971882
Eletrotécnica
Considere o circuito retificador a seguir, o qual apresenta em sua saída uma potência média de 9kW para alimentar uma carga resistiva (RL) de 10Ω. Pode-se afirmar, portanto, que a tensão RMS na entrada e a tensão de pico na entrada são, respectivamente:
