Questões de Concurso
Sobre equipamentos e componentes em eletrotécnica
Foram encontradas 1.007 questões
Ano: 2025
Banca:
COSEAC
Órgão:
UFF
Prova:
COSEAC - 2025 - UFF - Técnico de Laboratório/Área: Eletrotécnica |
Q3573967
Eletrotécnica
São apresentados a seguir os diagramas de
potência e comando de um motor de indução trifásico.
Ao acionar a botoeira S1, o motor é ligado. Analisando os diagramas de potência e comando, é possível verificar que essa lógica de comando produz
Ao acionar a botoeira S1, o motor é ligado. Analisando os diagramas de potência e comando, é possível verificar que essa lógica de comando produz
Ano: 2025
Banca:
COSEAC
Órgão:
UFF
Prova:
COSEAC - 2025 - UFF - Técnico de Laboratório/Área: Eletrotécnica |
Q3573966
Eletrotécnica
Considere que um motor de indução trifásico
de rotor em gaiola, 60 Hz, 4 polos, 250 HP, 480 V,
conexão do estator em delta, rendimento igual a
0,746 e fator de potência igual a 0,8, aciona uma
carga com a rotação de 1.782 rpm. Esse motor
opera com um escorregamento de
Ano: 2025
Banca:
COSEAC
Órgão:
UFF
Prova:
COSEAC - 2025 - UFF - Técnico de Laboratório/Área: Eletrotécnica |
Q3573965
Eletrotécnica
O gráfico apresentado a seguir mostra
curvas representando a variação do conjugado
versus a rotação do motor de indução trifásico.
O sentido da seta apresentada no gráfico anterior indica a variação do seguinte parâmetro do motor de indução:
O sentido da seta apresentada no gráfico anterior indica a variação do seguinte parâmetro do motor de indução:
Ano: 2025
Banca:
COSEAC
Órgão:
UFF
Prova:
COSEAC - 2025 - UFF - Técnico de Laboratório/Área: Eletrotécnica |
Q3573964
Eletrotécnica
O eletroímã a seguir tem a relutância do
núcleo igual a 200 × 103 A.espira/Wb, a relutância
do entreferro igual a 1000 × 103A.espira/Wb e o
número de espiras N = 240.
O valor aproximado da indutância do circuito magnético é
O valor aproximado da indutância do circuito magnético é
Ano: 2025
Banca:
COSEAC
Órgão:
UFF
Prova:
COSEAC - 2025 - UFF - Técnico de Laboratório/Área: Eletrotécnica |
Q3573963
Eletrotécnica
O diagrama funcional de comando de um motor de indução trifásico é apresentado a seguir.
Analisando o diagrama, é possível inferir que os contatores possibilitam
Q3543774
Eletrotécnica
Identifique nos diagramas de controle e força apresentados na figura abaixo o tipo
de partida empregado no acionamento do motor trifásico.
Q3543764
Eletrotécnica
Analise a situação representada nos diagramas de força e controle da figura abaixo
e assinale a alternativa correta.
Q3505047
Eletrotécnica
Um motor de indução com dois polos e escorregamento de 5% é instalado na rede elétrica brasileira, na frequência
mais comumente encontrada. A rotação desse motor em seu eixo é de:
Ano: 2025
Banca:
FUNCERN
Órgão:
IF-RN
Prova:
FUNCERN - 2025 - IF-RN - Professor EBTT - Área: Manutenção e Suporte em Informática |
Q3504019
Eletrotécnica
A imagem a seguir apresenta a estrutura interna de um nobreak (UPS) interativo APC BACK-UPS 600
(BZ600BI-BR).
Com base na imagem apresentada, é correto afirmar que:
Com base na imagem apresentada, é correto afirmar que:
Ano: 2025
Banca:
VUNESP
Órgão:
Prefeitura de Itatiba - SP
Prova:
VUNESP - 2025 - Prefeitura de Itatiba - SP - Eletricista de Veículo Automotor |
Q3455514
Eletrotécnica
Observe a imagem a seguir:
(Arquivo pessoal; imagem usada com autorização)
No relé universal apresentado na imagem, muito utilizado em circuitos de automóveis, o pino T6d/2.87 corresponde à alimentação
Ano: 2025
Banca:
VUNESP
Órgão:
Prefeitura de Itatiba - SP
Prova:
VUNESP - 2025 - Prefeitura de Itatiba - SP - Eletricista |
Q3455094
Eletrotécnica
Considere o diagrama planificado de um enrolamento de um motor de indução trifásico, mostrado na figura a seguir:
Pelo diagrama, é correto afirmar que o número de polos do motor e a forma de conexão entre as bobinas são, respectivamente:
Ano: 2025
Banca:
UFMG
Órgão:
UFMG
Prova:
UFMG - 2025 - UFMG - Técnico de laboratório / Área: Eletrotécnica - Teórico-Prática |
Q3453563
Eletrotécnica
Os motores de indução trifásicos com rotor de gaiola são categorizados de acordo com as suas
características de conjugado em relação à velocidade e à corrente de partida. A figura a seguir mostra
as curvas características das categorias N, H e D.
Sobre as categorias apresentadas na figura, é incorreto afirmar que
Sobre as categorias apresentadas na figura, é incorreto afirmar que
Ano: 2025
Banca:
UFMG
Órgão:
UFMG
Prova:
UFMG - 2025 - UFMG - Técnico de laboratório / Área: Eletrotécnica - Teórico-Prática |
Q3453562
Eletrotécnica
A figura a seguir apresenta a placa de identificação de um motor de indução.
Disponível em: https://static.weg.net/medias/downloadcenter/h0c/hfd/WEG-WMO-iom-installation-operation-andmaintenance-manual-of-electric-motors-50033244-manual-pt-en-es-web.pdf. Acesso em: 29 abr. 2025.
Considerando as condições nominais apresentadas nessa placa, analise as afirmações a seguir.
I. O grau de proteção desse motor indica que ele é protegido contra poeira e jatos de água.
II. O rendimento desse motor é de 92,4 %, logo, a potência mecânica efetivamente entregue ao eixo é 13,86 CV.
III. Esse motor foi projetado para atuar em regime contínuo, ou seja, com a carga nominal atuando por um tempo indefinido.
IV. Quando alimentado com 220 V, a corrente de partida do motor é 47,0 A.
V. Esse motor suporta uma sobrecarga constante de 25%.
VI. A potência elétrica ativa consumida pelo motor é 11 kW.
Estão corretas as afirmativas
Ano: 2025
Banca:
UFMG
Órgão:
UFMG
Prova:
UFMG - 2025 - UFMG - Técnico de laboratório / Área: Eletrotécnica - Teórico-Prática |
Q3453561
Eletrotécnica
Um motor de indução trifásico de quatro pólos, alimentado com tensão de 220 V em 60 Hz e funcionando
com escorregamento de 5%, está movimentando uma carga que gira a uma velocidade angular de 450
RPM. O movimento mecânico do motor está sendo transferido para a carga usando um conjunto de
duas polias e uma correia.
Considerando que a polia acoplada ao eixo do motor tenha diâmetro de 20 cm, o diâmetro da polia acoplada à carga é de:
Considerando que a polia acoplada ao eixo do motor tenha diâmetro de 20 cm, o diâmetro da polia acoplada à carga é de:
Ano: 2025
Banca:
UFMG
Órgão:
UFMG
Prova:
UFMG - 2025 - UFMG - Técnico de laboratório / Área: Eletrotécnica - Teórico-Prática |
Q3453555
Eletrotécnica
Durante um ensaio prático de diagnóstico em um motor trifásico com rotor em curto-circuito, alimentado
por uma chave estrela-triângulo, o técnico observa o seguinte comportamento:
• O motor parte normalmente em estrela.
• Ao comutar para triângulo, ocorre desarme do disjuntor em menos de 1 segundo.
• A resistência ôhmica dos enrolamentos medida com multímetro está dentro dos valores esperados e balanceada entre as fases.
Com base nessa situação prática, assinale a alternativa que melhor explica o que está causando o desarme durante a comutação.
• O motor parte normalmente em estrela.
• Ao comutar para triângulo, ocorre desarme do disjuntor em menos de 1 segundo.
• A resistência ôhmica dos enrolamentos medida com multímetro está dentro dos valores esperados e balanceada entre as fases.
Com base nessa situação prática, assinale a alternativa que melhor explica o que está causando o desarme durante a comutação.
Ano: 2025
Banca:
UFMG
Órgão:
UFMG
Prova:
UFMG - 2025 - UFMG - Técnico de laboratório / Área: Eletrotécnica - Teórico-Prática |
Q3453554
Eletrotécnica
Em relação às práticas de medição e interpretação de funcionamento de dispositivos em painéis elétricos,
assinale V (verdadeiro) ou F (falso) diante de cada afirmativa a seguir.
( ) Ao medir a tensão de alimentação de uma bobina de contator, é necessário verificar também se há tensão de comando, pois a ausência desta pode impedir a energização, mesmo com a tensão correta nos terminais.
( ) A ausência de tensão nos terminais de saída de um disjuntor, mesmo com a chave na posição ligada, indica necessariamente que o disjuntor está danificado.
( ) O relé térmico atua na proteção contra sobrecorrente instantânea, desligando o motor sempre que a corrente ultrapassar o valor nominal.
( ) Durante testes com um relé temporizador analógico, é possível verificar o tempo de atraso entre o acionamento da bobina e o fechamento do contato NA usando um cronômetro e um multímetro em continuidade.
( ) Ao medir a tensão de alimentação de uma bobina de contator, é necessário verificar também se há tensão de comando, pois a ausência desta pode impedir a energização, mesmo com a tensão correta nos terminais.
( ) A ausência de tensão nos terminais de saída de um disjuntor, mesmo com a chave na posição ligada, indica necessariamente que o disjuntor está danificado.
( ) O relé térmico atua na proteção contra sobrecorrente instantânea, desligando o motor sempre que a corrente ultrapassar o valor nominal.
( ) Durante testes com um relé temporizador analógico, é possível verificar o tempo de atraso entre o acionamento da bobina e o fechamento do contato NA usando um cronômetro e um multímetro em continuidade.
Ano: 2025
Banca:
UFMG
Órgão:
UFMG
Prova:
UFMG - 2025 - UFMG - Técnico de Laboratório - Área: Eletrotécnica |
Q3452156
Eletrotécnica
Sobre os dispositivos semicondutores de potência, numere a coluna II de acordo com a coluna I.
COLUNA I
1. GTO 2. DIAC 3. TRIAC 4. SCR
COLUNA II
( ) A condução de corrente pode ser ativada para ambos os sentidos por meio de um pulso apropriado aplicado ao terminal porta. Muito usado na retificação controlada AC.
( ) Possui condução de corrente unidirecional, sendo ativada por um pulso positivo no terminal porta. A interrupção da condução pode ocorrer quando é aplicado um pulso negativo na porta.
( ) Condução de corrente bidirecional. Possui apenas dois terminais. Para entrar no estado de condução, a diferença de potencial entre os seus terminais precisa superar a tensão de disparo.
( ) Condução de corrente unidirecional, que pode ser ativada com um pulso apropriado aplicado no terminal porta. Somente pode entrar no estado desligado quando a corrente de anodo é interrompida.
A alternativa que apresenta a sequência correta que relaciona a coluna I e a coluna II é
COLUNA I
1. GTO 2. DIAC 3. TRIAC 4. SCR
COLUNA II
( ) A condução de corrente pode ser ativada para ambos os sentidos por meio de um pulso apropriado aplicado ao terminal porta. Muito usado na retificação controlada AC.
( ) Possui condução de corrente unidirecional, sendo ativada por um pulso positivo no terminal porta. A interrupção da condução pode ocorrer quando é aplicado um pulso negativo na porta.
( ) Condução de corrente bidirecional. Possui apenas dois terminais. Para entrar no estado de condução, a diferença de potencial entre os seus terminais precisa superar a tensão de disparo.
( ) Condução de corrente unidirecional, que pode ser ativada com um pulso apropriado aplicado no terminal porta. Somente pode entrar no estado desligado quando a corrente de anodo é interrompida.
A alternativa que apresenta a sequência correta que relaciona a coluna I e a coluna II é
Ano: 2025
Banca:
UFMG
Órgão:
UFMG
Prova:
UFMG - 2025 - UFMG - Técnico de Laboratório - Área: Eletrotécnica |
Q3452155
Eletrotécnica

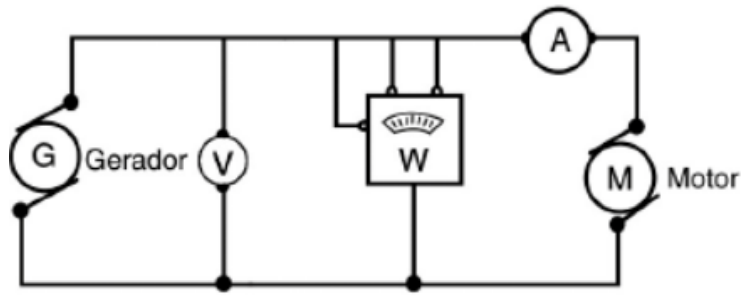

Observe o circuito da figura seguir:
Com base nesse circuito, é correto afirmar que ele representa um
Ano: 2025
Banca:
UFMG
Órgão:
UFMG
Prova:
UFMG - 2025 - UFMG - Técnico de Laboratório - Área: Eletrotécnica |
Q3452153
Eletrotécnica
Analise as afirmativas a seguir que tratam sobre métodos e equipamentos usados para acionamento de
motores elétricos.
I. O inversor de frequência permite variar a velocidade de rotação do campo magnético girante do estator e, consequentemente, a rotação do motor de indução.
II. Em um sistema de partida direta, a corrente de partida do motor é significativamente menor em comparação com sistemas de partida mais complexos, como o sistema estrela-triângulo.
III. Os equipamentos conhecidos como soft-starters fazem o controle da tensão aplicada sobre o motor através do uso de circuitos tiristorizados controlados eletronicamente.
IV. Em um sistema de partida estrela-triângulo, a transição do modo estrela para o modo triângulo ocorre de maneira instantânea, sem qualquer impacto na corrente do motor.
V. A chave compensadora utiliza autotransformadores com derivações centrais que permitem partir o motor com uma tensão reduzida e então aumentá-la em passos progressivos até alcançar o seu valor pleno.
Estão corretas as afirmativas
I. O inversor de frequência permite variar a velocidade de rotação do campo magnético girante do estator e, consequentemente, a rotação do motor de indução.
II. Em um sistema de partida direta, a corrente de partida do motor é significativamente menor em comparação com sistemas de partida mais complexos, como o sistema estrela-triângulo.
III. Os equipamentos conhecidos como soft-starters fazem o controle da tensão aplicada sobre o motor através do uso de circuitos tiristorizados controlados eletronicamente.
IV. Em um sistema de partida estrela-triângulo, a transição do modo estrela para o modo triângulo ocorre de maneira instantânea, sem qualquer impacto na corrente do motor.
V. A chave compensadora utiliza autotransformadores com derivações centrais que permitem partir o motor com uma tensão reduzida e então aumentá-la em passos progressivos até alcançar o seu valor pleno.
Estão corretas as afirmativas
Ano: 2025
Banca:
UFMG
Órgão:
UFMG
Prova:
UFMG - 2025 - UFMG - Técnico de Laboratório - Área: Eletrotécnica |
Q3452152
Eletrotécnica
Quanto aos dispositivos usados para comando e proteção de motores elétricos, é incorreto afirmar
que
