Nas imagens abaixo, a figura representa as resistências elementares que compõem a resistência de aterramento e a tabela apresenta os valores dos potenciais ao longo de um solo homogêneo (ρ constante) quando uma corrente I igual a 6 A sai do eletrodo de aterramento para o solo.



O valor total da resistência de aterramento é, aproximadamente,

Em todos os serviços executados em instalações elétricas, deve ser prevista e adotada, prioritariamente, a desenergização elétrica, de forma a garantir a segurança e a saúde dos trabalhadores. Nos itens abaixo, há os procedimentos realizados para a desenergização de instalações elétricas.
I Instalação da sinalização de impedimento de reenergização.
II Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos.
III Seccionamento.
IV Proteção dos elementos energizados existentes na zona controlada.
V Constatação da ausência de tensão.
VI Impedimento de reenergização.
De acordo com a NR 10 – Segurança em Instalações e Serviços em Eletricidade, para que as instalações elétricas sejam consideradas desenergizadas e liberadas para trabalho, é necessário realizar esses procedimentos, obedecendo à sequência da opção:

Um circuito elétrico em corrente alternada (CA) é alimentado por uma fonte de tensão cuja expressão é v(t) = 220 sen (2π.60t + 30º) V. Se a corrente que circula nesse circuito apresenta expressão igual a i(t) = 22 sen (2π.60t + 60º) A, conclui-se que ele é

Um multímetro digital é um aparelho utilizado para medir grandezas elétricas, entre elas a resistência elétrica, que é medida em:

As cores dos fios elétricos têm um significado de acordo com a função do fio e são muito importantes para garantir a segurança da rede elétrica e das pessoas que terão contato com ela. As cores azul claro e marrom indicam os seguintes fios, respectivamente:

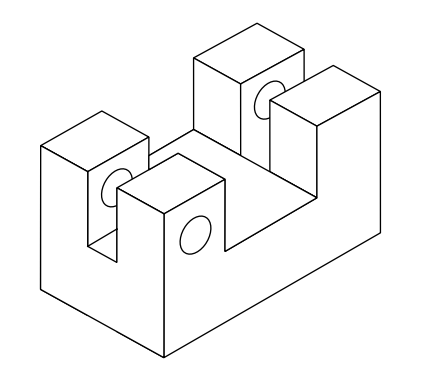

Considere a peça representada em perspectiva isométrica mostrada na figura a seguir.

A vista em planta que representa essa peça é:

Um motor de indução trifásico aciona uma bomba centrífuga por meio de um acoplamento elástico, operando desse modo por um período superior a 10 anos sem apresentar falhas. Nota-se que após a realização de uma parada e desmontagem para manutenção preventiva ocorreu um desgaste precoce do elemento flexível do acoplamento em curto período. A causa provável desse desgaste é:

Um equipamento elétrico alimentado por um circuito monofásico de 127 V (RMS) apresenta falha em sua isolação, de forma que a resistência entre o terminal de alimentação e a carcaça do equipamento é de 30 kΩ. O usuário, que possui resistência corporal de 5.920 Ω entre sua mão e o ponto de contato à terra, toca inadvertidamente a carcaça do equipamento, que não está aterrada. O valor da corrente de pico que circulará pelo corpo do usuário, provocando um choque elétrico, é:

Observe o diagrama de força de um sistema de acionamento semiautomático para um motor elétrico mostrado na figura a seguir:

Trata-se do diagrama de força de uma chave:

Um motor de indução trifásico possui 9 terminais que permitem configurar a tensão de alimentação de dois modos: Menor Tensão e Maior Tensão. Se a tensão nominal de operação para a conexão de Maior Tensão é de 440 V, a tensão nominal para conexão em Menor Tensão é:

Um motor de indução trifásico é acionado por meio de uma chave de partida estrela-triângulo. Para inverter o sentido de giro desse motor, deve-se:

Um transformador monofásico tem potência aparente nominal de 22 kVA, tensão primária de 440 V e tensão secundária de 88 V. Considere que esse transformador seja alimentado com 380 V. Admitindo que não houve modificação construtiva e que o transformador opera sem perdas, a tensão presente no secundário e seu limite de potência aparente serão, respectivamente:

Um setor de uma instalação elétrica trifásica com tensão entre fases de 220 V alimenta um conjunto de cargas trifásicas equilibradas com potência ativa total de 12 kW e fator de potência igual a 0,80. A corrente de linha solicitada por esse conjunto de cargas é:

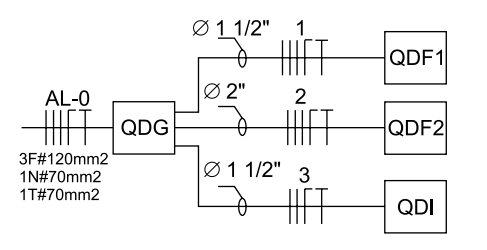

Considere o trecho de diagrama unifilar mostrado na figura a seguir, em que AL-0 é o alimentador principal da instalação.

É correto afirmar que:

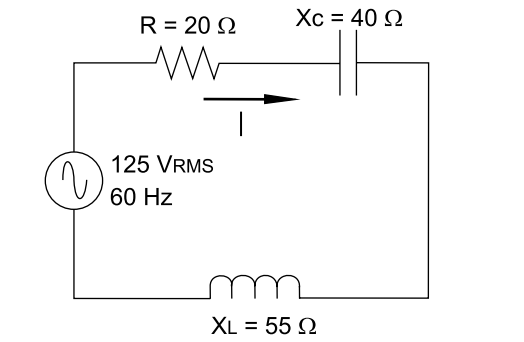

Considere o circuito série apresentado na figura a seguir:

O módulo da corrente I é:

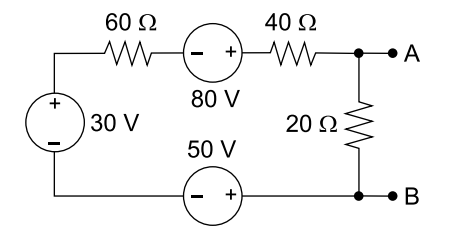

Observe o circuito mostrado na figura a seguir:

A tensão entre os pontos A e B é:

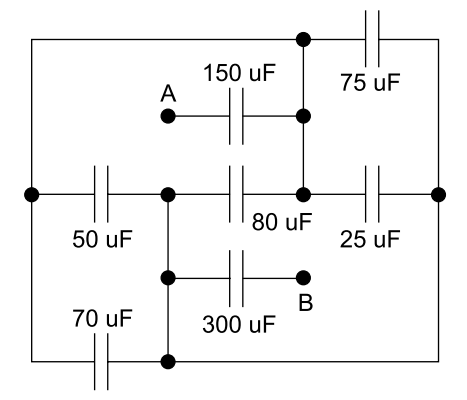

Considere a associação de capacitores mostrada na figura a seguir.

O valor da capacitância equivalente entre os pontos A e B é:

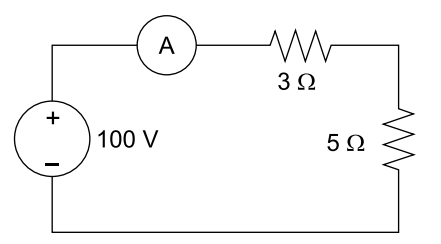

Considere o circuito apresentado na figura a seguir.

Se o amperímetro possui resistência interna de 2 Ω, o valor indicado pelo instrumento corresponde, em termos percentuais, quando relacionado à corrente real do circuito sem a presença do instrumento, a:

A unidade de medida elétrica utilizada para quantificar a diferença de potencial entre dois pontos é o:

A grandeza elétrica que mede a quantidade de trabalho realizado por um fluxo de elétrons em um determinado intervalo de tempo é a definição de:
