Questões de Concurso Sobre eletricidade
Foram encontradas 6.150 questões
Um transformador de potencial fornece no seu circuito secundário uma
A tabela a seguir apresenta as cargas conectadas em um quadro de distribuição, encontrado em um ambiente industrial. Tal quadro é alimentado por um circuito (3F-N), 127/220 V.
P(kW) |
Q(KVAR) |
S(KVA) |
F.P. |
|
Carga 1 |
100 |
0,707 |
||
Carga 2 |
49,3 |
180 |
||
Carga 3 |
80 |
49,3 |
||
Carga 4 |
200 |
1 |
Sabe-se que cos(45º) = 0,707.
Nesse caso, é correto afirmar que a corrente de projeto (IB) o do circuito que alimenta o quadro de distribuição é aproximadamente igual a:

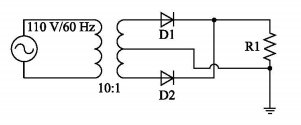

Considere o seguinte diagrama elétrico para responder às questões de números 28 e 29.
Considerando a tensão sobre R1 e adotando ângulo de fase 0º para a passagem da tensão pelo nível zero, a próxima passagem pelo nível zero ocorrerá para ângulo de fase de
Analise o circuito a seguir para responder às questões de números 21 e 22.
Supor R1= 5 , R2=R3=10 ,e a potência dissipada em R2=10 W.
As correntes que circulam nos resistores R2 e R3 são, respectivamente,

No circuito lógico mostrado acima, a variável lógica de saída X
é igual a

No circuito elétrico mostrado acima, os componentes A, B, C e
D são chaves que estão ou na posição aberta (situação de repouso
ou nível lógico zero) ou na posição fechada (acionada ou nível
1). O componente S é uma lâmpada, que está apagada (nível
zero) ou ligada (nível 1). A função lógica que descreve o estado
(ligada/desligada) da lâmpada é
I Os contactores são utilizados com a função de proteção de circuitos de motores para evitar sobrecargas.
II Relés térmicos adequadamente projetados e conectados aos circuitos são apropriados para proteção contra sobrecargas.
III Pára-raios adequadamente projetados e inseridos nos circuitos de um sistema elétrico são apropriados para a proteção de correntes de curto-circuito oriundas de descargas atmosféricas.
IV Alguns tipos de disjuntores para circuitos de baixa tensão em instalações elétricas servem para proteção contra sobrecargas e curto-circuitos.
Estão certos apenas os itens

A figura acima mostra uma conexão que utiliza o wattímetro para
se efetuar a medida de potência em uma carga CA hipotética. Na
representação do instrumento de medida, são indicadas a bobina
de corrente (BC) e a bobina de potencial (BP). Nessa ligação,
considerando-se que o instrumento seja ideal, a potência medida
será

As figuras acima ilustram duas cargas (X e W), ambas alimentadas por uma mesma rede CA trifásica equilibrada, cujo valor da tensão eficaz e de linha é igual a 220 V. Considerando que, nessas figuras, ZA, ZB, ZC, Zab, Zbc e Zca sejam impedâncias com valores não necessariamente iguais, julgue os itens a seguir.
I A carga X está ligada em triângulo, e a carga W está conectada em estrela.
II Caso ZA = ZB = ZC e Zab = Zbc = Zca, as cargas são ditas equilibradas.
III As magnitudes das correntes Ia e IA são iguais, uma vez que ambas as cargas são alimentadas por idênticas tensões trifásicas.
IV Na carga X, a corrente Ia é uma grandeza de linha, enquanto a corrente Iab é uma grandeza de fase.
A quantidade de itens certos é igual a

No circuito RLC acima, a fonte de alimentação apresenta frequência de 60 Hz e tensão eficaz igual a 100 V; as reatâncias capacitiva XC e indutiva XL são iguais a 6 Ω e 2 Ω, respectivamente; e o resistor tem resistência igual a 3 Ω.
Considerando que o circuito funcione em regime permanente senoidal, julgue os itens subsequentes.
I A corrente eficaz que circula pelo resistor é inferior a 18 A.
II A potência aparente fornecida pela fonte à rede RLC é igual a 2 kVA.
III O fator de potência da rede RLC é indutivo.
IV O fornecimento de potência ativa da fonte à rede RLC ficaria inalterado, caso o valor da resistência do resistor fosse reduzido para 2 Ω e a reatância capacitiva fosse elevada para 7 Ω.
A quantidade de itens certos é igual a
Assinale a opção que indica a lâmpada formada por um fi lamento metálico (tungstênio), alojado no interior de um bulbo de vidro sob vácuo, ou com gases quimicamente inertes em seu interior, e que produz luz quando o seu fi lamento é aquecido pela passagem de corrente devido ao efeito Loule.
F – fio fase N – fio neutro R1, R2, R3 – resistências
Com base nas informações acima e nos símbolos e convenções para projetos de instalações elétricas, assinale a opção que descreve corretamente o esquema mostrado na figura.
Assinale a opção que NÃO apresenta um aparelho de comando dos circuitos elétricos.
Assinale a opção que apresenta um dispositivo usado na proteção dos circuitos elétricos, ou simplesmente proteção elétrica.
