( ) DR: protege a instalação elétrica e seus componentes contra as sobretensões provocadas diretamente pela queda de raios na edificação ou indiretamente nas proximidades do local.
( ) DPS: equipamentos de seccionamento mecânico destinados a provocar a abertura dos próprios contatos, quando ocorrer uma corrente de fuga à terra.
( ) Disjuntor eletromagnético: opera por meio de disparadores térmicos, magnéticos ou eletrônicos e objetiva proteger os circuitos contra sobrecorrentes.
( ) Fusível: elemento intercalado no circuito que se rompe em condições anormais.
A sequência está correta em
Considerando o tipo e sua forma de acionar, analise as afirmativas a seguir.
I. As imagens 1 e 2 são acionadas manualmente.
II. As imagens 4 e 5 são acionadas automaticamente.
III. A imagem 3 é acionada por rolete ou roldana.
IV. A imagem 5 é acionada por pedal.
Está correto o que se afirma apenas em
( ) Pode ser retificada e filtrada.
( ) Gerada por efeito fotovoltaico.
( ) Produzida por reação eletroquímica.
( ) Possui uma frequência dada em Hertz.
( ) Utilizada em redes de transmissão de energia.
( ) O valor da corrente não é uma função i(t) periódica.
( ) Eleva ou reduz o seu valor através de um transformador.
A sequência está correta em
Analise a frase abaixo:
Ao efetuar limpeza da máquina com jato de alta pressão, não dirigir o jato diretamente contra componentes _________ ou contra os painéis de controle.
Assinale a alternativa que completa corretamente a lacuna do texto.
Figura 6
Responda às questões 29 e 30 com base nesta figura.
A figura abaixo mostra o diagrama de um alternador com circuito regulador de tensão utilizando transistores de potência.
Fonte: https://www.newtoncbraga.com.br/images/stories/artigos8/ art0094_09.png
Analise as afirmativas abaixo com relação aos componentes presentes no regulador.
Os dois transistores mostrados na figura são do tipo PNP. Os transistores possuem três terminais nomeados de base, coletor e emissor. Apesar dos diodos D1 e D2 serem diferentes, os terminais deles possuem a mesma nomenclatura: ânodo e cátodo.
Assinale a alternativa que indica todas as afirmativas corretas.
Figura 6
Responda às questões 29 e 30 com base nesta figura.
A figura abaixo mostra o diagrama de um alternador com circuito regulador de tensão utilizando transistores de potência.
Fonte: https://www.newtoncbraga.com.br/images/stories/artigos8/ art0094_09.png
Assinale a alternativa correta.
Figura 5
Responda às questões 26, 27 e 28 com relação a esta figura.
Deseja-se medir a potência ativa de um sistema trifásico a 4 fios. A figura abaixo apresenta uma solução dessa medida utilizando um único equipamento fazendo 3 medidas consecutivas.
Os medidores são colocados após um dispositivo de proteção.
Assinale a alternativa que apresenta o nome do dispositivo de proteção utilizado nessa instalação elétrica.
Figura 5
Responda às questões 26, 27 e 28 com relação a esta figura.
Deseja-se medir a potência ativa de um sistema trifásico a 4 fios. A figura abaixo apresenta uma solução dessa medida utilizando um único equipamento fazendo 3 medidas consecutivas.
Os valores principais mostrados na figura representam as potências ativas de cada fase (Pa = 6,99 kW, Pb = 8,47 kW e Pc = 7,81 kW).
Para saber a potência total trifásica (Ptotal), é preciso fazer qual operação matemática com os valores lidos?
Figura 5
Responda às questões 26, 27 e 28 com relação a esta figura.
Deseja-se medir a potência ativa de um sistema trifásico a 4 fios. A figura abaixo apresenta uma solução dessa medida utilizando um único equipamento fazendo 3 medidas consecutivas.
Sabendo que o valor principal indicado no display é a potência ativa, assinale a alternativa que contém o nome do aparelho utilizado nessas medições.
Figura 4
Responda as questões 24 e 25 com base na figura abaixo.
O circuito abaixo mostra parte de uma instalação elétrica residencial.
Assinale a alternativa que indica corretamente o número de fios e as suas funções no eletroduto de entrada do cômodo (em destaque com uma seta).
Figura 4
Responda as questões 24 e 25 com base na figura abaixo.
O circuito abaixo mostra parte de uma instalação elétrica residencial.
Assinale a alternativa correta.
Figura 3
Responda às questões 22 e 23 com relação a este circuito.
O circuito mostrado na figura abaixo é muito utilizado para alterar a tensão aplicada na carga.
Analise as afirmativas abaixo:
Assinale a alternativa que indica todas as afirmativas corretas.
Figura 3
Responda às questões 22 e 23 com relação a este circuito.
O circuito mostrado na figura abaixo é muito utilizado para alterar a tensão aplicada na carga.
O circuito apresenta dois dispositivos semicondutores. Qual a nomenclatura desses dois dispositivos?
Assinale a alternativa que apresenta o nome do componente eletrônico cujo valor de resistência elétrica é inversamente proporcional ao valor da tensão aplicada aos seus terminais.
Este componente é geralmente utilizado como elemento de proteção contra transientes de tensão em circuitos, tal como em filtros de linha.

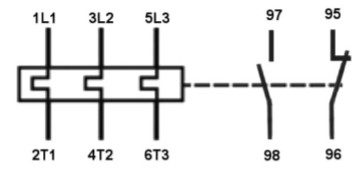

A figura abaixo mostra os terminais de um relé de sobrecarga.
Assinale a alternativa correta em relação à figura.
Figura 2
Responda às questões 16 e 17 com base na figura abaixo.
Um motor de indução trifásico possui a placa de identificação conforme é mostrada na figura abaixo.
Fonte: https://static.weg.net/medias/downloadcenter/h0c/hfd/ WEG-WMO-iom-installation-operation-and-maintenance-manualof-electric-motors-50033244-manual-pt-en-es-web.pdf
Caso seja necessária a redução da corrente de partida do motor através da utilização da chave de partida estrela-triângulo, qual deverá ser a tensão linha da instalação elétrica?
Figura 2
Responda às questões 16 e 17 com base na figura abaixo.
Um motor de indução trifásico possui a placa de identificação conforme é mostrada na figura abaixo.
Fonte: https://static.weg.net/medias/downloadcenter/h0c/hfd/ WEG-WMO-iom-installation-operation-and-maintenance-manualof-electric-motors-50033244-manual-pt-en-es-web.pdf
O motor apresentado possui seis terminais de ligação.
Assinale a alternativa que corretamente descreve o tipo de conexão e as tensões do motor para a operação nominal do motor.
A figura abaixo mostra o visor de leitura de um amperímetro analógico.
Analise as afirmativas abaixo em relação à figura:
O instrumento possui escala não linear. O instrumento pode medir somente corrente alternada. O instrumento é adequado para medições na posição vertical.
Assinale a alternativa que indica todas as afirmativas corretas.
Figura 1
Responda às questões 12, 13 e 14 com base nesta figura.
A figura abaixo mostra o diagrama elétrico de potência e comando de um comando manual para acionamento de motor elétrico de indução trifásico.
Assinale a alternativa correta com relação aos tipos de botoeiras e as suas funções utilizadas no sistema de acionamento proposto.
Figura 1
Responda às questões 12, 13 e 14 com base nesta figura.
A figura abaixo mostra o diagrama elétrico de potência e comando de um comando manual para acionamento de motor elétrico de indução trifásico.
Assinale a alternativa que apresenta a chave de partida apresentada na figura.
