A expressão booleana mais simplificada correspondente ao circuito lógico acima é

A expressão booleana mais simplificada, correspondente à tabela verdade acima, é

O circuito acima representa um Conversor Digital-Analógico, usando um amplificador operacional, devidamente polarizado com + VCC e –VCC. Os 4 bits da entrada são representados por A B C D e recebem sinais no código BCD 8421. O nível lógico “1”, usado no conversor, é representado por uma tensão contínua de 5 volts e o nível “0” por 0 volts. Qual é, em volts, a tensão na saída Vs, quando a entrada digital vale “0 1 0 0”?

O diagrama lógico acima, alimentado por quatro barras de sinais A, B, C, D, representa parte do circuito de acionamento e controle de uma planta elétrica de uma refinaria de petróleo. Qual a representação da saída S do diagrama lógico?
subsequentes.
subsequentes.

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão
de entrada é indicada por
e a tensão de saída, por
Considerando que todos os componentes desses circuitos sejam
ideais, julgue os itens seguintes.
Se o amplificador no circuito da figura II estiver sendo alimentado com tensões de +12 V e –12 V, então o circuito funcionará como um amplificador linear enquanto a tensão de saída estiver variando entre –14 V e +14 V.

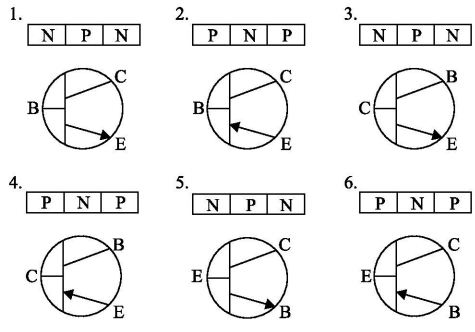

As combinações dos transistores que expressam as verdadeiras referências são:
Ao se compararem tipos de transistores de potência, tem-se que
I. IGBT possui elevada impedância de entrada.
II. O MOSFET possui elevada impedância de entrada.
III. O IGBT é utilizado para a comutação de carga de alta corrente em regime de alta velocidade.
Está correto o contido em
Diodo retificador é um semicondutor que
O circuito responsável por transformar uma corrente elétrica alternada em corrente continua é chamado de

No circuito lógico mostrado acima, a variável lógica de saída X
é igual a
Considere a fonte de alimentação representada abaixo.

(Circuito extraído do livro: Sistemas Analógicos – Circuitos com Diodos e Transistores – Otávio Markus – Editora Érica 2001.)
Os blocos I e II representam, respectivamente,
Trata-se de um filtro ativo ...... que atua também como um ...... para sinais de entrada com freqüências bem ...... do que a freqüência de corte.

O circuito foi testado em laboratório por um multímetro, tendo sido realizadas as medidas V1, V2 e V3.
Medidas:
VCC = 12 V
V1 = 1,80 V
V2 = 1,15 V
V3 = 7,25 V
(Circuito extraído do livro: Sistemas Analógicos – Circuitos
com Diodos e Transistores – Otávio Markus – Editora
Érica 2001.)
