Questões da Prova CESGRANRIO - 2012 - LIQUIGAS - Profissional Júnior - Desenvolvimento de Aplicações

Em um microprocessador hipotético, no qual utiliza-se a representação em complemento a 2, encontra-se uma Unidade Lógica-Aritmética (ULA) capaz de somar e subtrair inteiros de 16 bits fornecendo como resultado um inteiro de 16 bits. A ULA tem dois registros internos para operandos de entrada (ALUx e ALUy) e um registro interno de saída (ALUz), todos de 16 bits. A ULA também atualiza, para cada operação realizada, um registro de 4 bits de FLAGS que inclui:

• 1 bit de overflow (V)
• 1 bit de carry (C)
• 1 bit indicativo de resultado negativo (N) (1 caso o resultado da última operação tenha sido < 0)
• 1 bit indicativo de resultado zero (Z) (1 caso o resultado da última operação tenha sido = 0)

O registro de FLAGS tem, como bit mais significativo, V, seguido pelo C, N e Z. Em um determinado instante, os valores em hexadecimal armazenados em ALUx e ALUy são, respectivamente A000 e 804A. Nesse momento, a Unidade de Controle (UC) do processador envia um sinal de controle acionando a operação de soma da ULA.

Como resultado, o registro de FLAGS conterá, em binários, o valor

Em um determinado sistema computacional, números inteiros são representados com 16 bits e complemento a 2. A operação de subtração representada por 40B1 – 40EA, na qual os números estão representados em hexadecimal, tem como resultado, em base decimal, o número

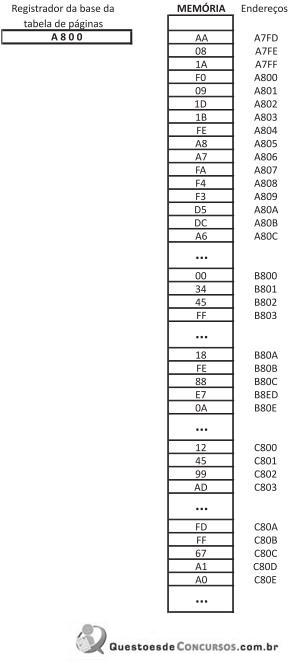

Em um determinado sistema que utiliza paginação de memória, endereços lógicos foram projetados com 16 bits, dos quais os 4 mais significativos indicam uma entrada na tabela de páginas. Nesse sistema existe um registrador especial que contém o endereço do início da tabela de páginas, que está armazenada na memória e contém 16 entradas, cada uma com 8 bits. Em cada entrada dessa tabela de páginas, os quatro bits mais significativos (os da esquerda) são bits de controle e os quatro restantes correspondem aos 4 bits mais significativos do endereço da página física de memória. Considere que o conteúdo da memória e do registrador do início (base) da tabela de páginas é o da figura, na qual todos os valores encontram-se representados em hexadecimal.

Um acesso de leitura ao endereço lógico B80A retornará, em hexadecimal, o valor
