Ano: 2013
Banca:
CESGRANRIO
Órgão:
LIQUIGÁS
Prova:
CESGRANRIO - 2013 - LIQUIGAS - Engenheiro Júnior - Elétrica |
Q425834
Engenharia Elétrica

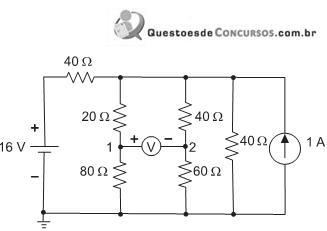

O circuito elétrico de corrente contínua mostrado na Figura é alimentado por uma fonte de corrente e outra de tensão. Um voltímetro ideal é posicionado para medir a tensão entre os pontos 1 e 2 do circuito.
De acordo com os valores mostrados na Figura, a tensão, em volts, medida pelo voltímetro é
Pelo método dos nós. (16-Vx)/40 = Vx/100 + Vx/100 + Vx/40 - 1
Vx = 20 V, sendo Vx a tensão no nó a direita da resistência de 40 ohms ao topo
V1 = 80/100 * 20 = 16 V
V2 = 60/100 * 20 = 12 V
V1 - V2 = 4V
Letra D
