Ano: 2014
Banca:
CESGRANRIO
Órgão:
Petrobras
Prova:
CESGRANRIO - 2014 - Petrobras - Técnico(a) de Manutenção Júnior - Eletrônica |
Q453978
Eletrônica

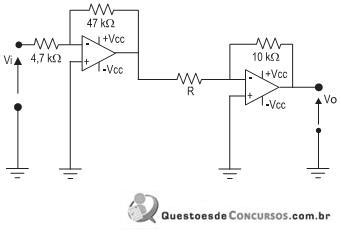

O circuito apresentado abaixo é composto por dois amplificadores operacionais ideais.
Quando excitado por uma tensão senoidal Vi = 5 mV de pico e frequência de 5 kHz, a saída apresenta uma tensão senoidal de mesma frequência com valor Vo = 1V de pico a pico, sem distorção e em fase com a tensão de entrada Vi.
O valor de R, em ohms, de modo que o ganho de tensão seja satisfeito é
Quando excitado por uma tensão senoidal Vi = 5 mV de pico e frequência de 5 kHz, a saída apresenta uma tensão senoidal de mesma frequência com valor Vo = 1V de pico a pico, sem distorção e em fase com a tensão de entrada Vi.
O valor de R, em ohms, de modo que o ganho de tensão seja satisfeito é
