Q381090 Engenharia Elétrica
Em uma instalação elétrica, devem passar por um eletroduto os quatro circuitos formados pelos grupos de condutores seguintes:

Circuito 1: duas fases e dois retornos, todos com seção de 2,5 mm2.
Circuito 2: uma fase e um retorno, todos com seção de 1,5 mm2.
Circuito 3: uma fase e um neutro, todos com seção de 4,0 mm2.
Circuito 4: duas fases e um terra, todos com seção de 6,0 mm2.

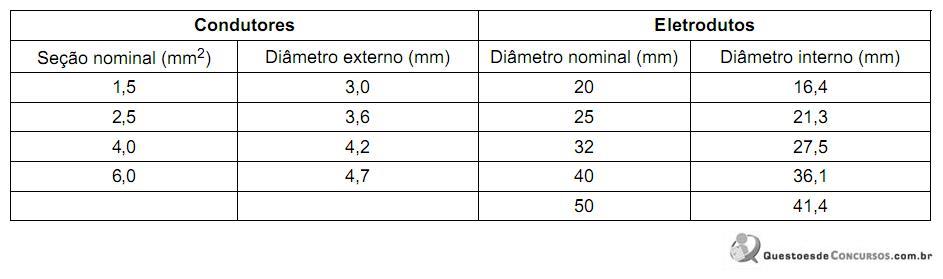

Considere na tabela abaixo as especificações dimensionais de alguns condutores e eletrodutos:



De acordo com a NBR 5410, o eletroduto, para esse trecho da instalação, deve ter diâmetro nominal, em mm2, mínimo de
Alternativas
